AB371-H63-E25-059

3 221.96 PLN

Walter

8818532

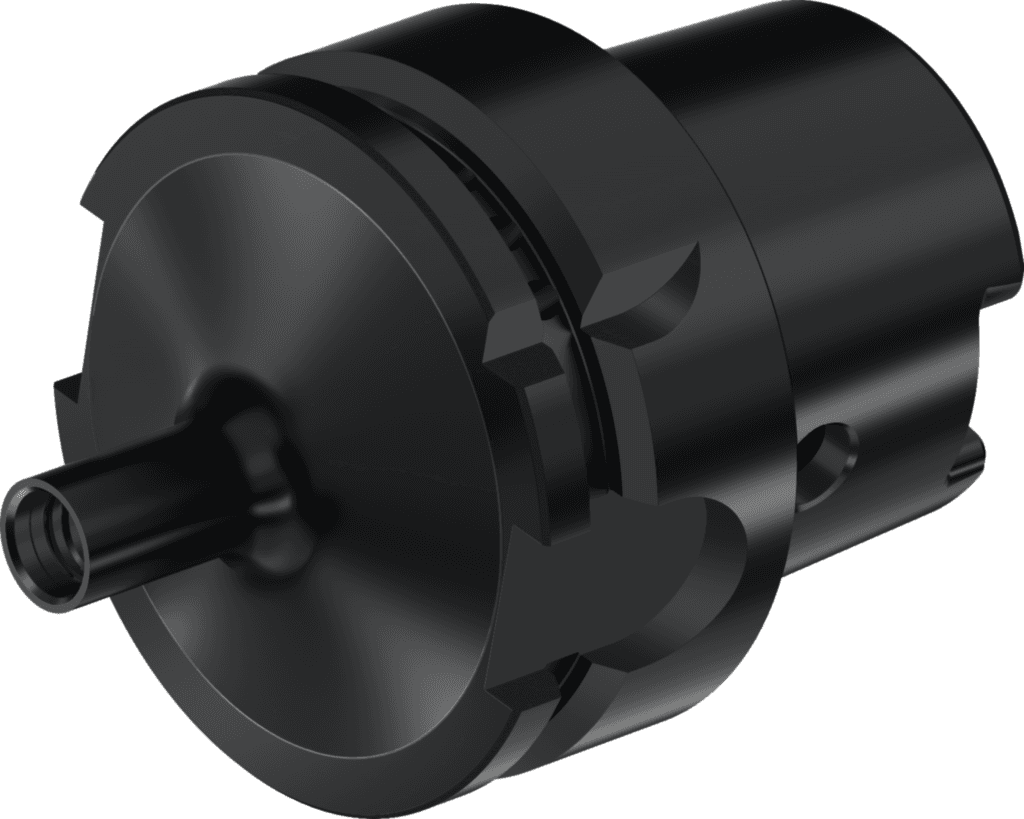

Adapter DIN 69893-1 A AB371-H • metryczny • d1=63 • d11=E25

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Forma montażowa, po stronie maszyny (CCFMS)

1

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Wersja oprawki, po stronie obrabianego przedmiotu (C54)

9

Rodzaj oprawki, po stronie obrabianego przedmiotu (C55)

5

Wersja narzędzia (BMC)

S

Wyjście środka chłodząco-smarującego (H22)

1

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (CXSC)

1

Rozmiar montażowy, po stronie maszyny (C2)

630

Dokładność po stronie maszyny (CUBPMS)

C

Typ formy Strona elementu obrabianego (FMT)

INT

Rozmiar montażowy, po stronie maszyny (CZCMS)

630

Jednostka akwizycji Dokładność Strona elementu obrabianego (CUBPWS)

A

Średnia oprawki, po stronie maszyny (C3)

63 mm

Pozostała ilość doszlifowania (OAL)

91 mm

Długość funkcjonalna (LF)

59 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-59 mm

Długość funkcjonalna (B71)

59 mm

Długość trzonka (LS)

32 mm

Długość trzonka (C4)

32 mm

Długość wspornika (B3)

59 mm

Ciężar (WT)

0,74 kg

Masa (ciężar) (WT)

0,738 kg

Masa (ciężar) (D7)

0,738 kg

Długość wspornika (LPR)

59 mm

Długość użytkowa (l₄)

59 mm

Zastosowanie

Wstrzymanie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (E2)

0 °

Liczba otworów (G35)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-89

Średnica powierzchni styku po stronie obrabiarki (A4)

63 mm

średnica korpusu (BD)

mm

Oznaczenie kształtu, numer normy (J11)

A

Kodowanie złącza, po stronie maszyny (CCMS)

HSK01C0630

Typ montażu, po stronie maszyny (CCTMS)

HSK

Identyfikator obrazu (BLD)

504124

Typ montażu, po stronie maszyny (C11)

HSK

Norma (J1)

ISO12164-1

Kodowanie złącza, po stronie maszyny (J6)

HSK01C0630

Kod wielkości połączenia (d₁)

HSK-A63

Długość 2 (B2)

27 mm

długość użytkowa (l₁₆)

27 mm

Prędkość obrotowa, maks. (RPMX)

80000 1/min

Prędkość obrotowa, maks. (D6)

80000 1/min

Forma oprawki, po stronie obrabianego przedmiotu (CCFWS)

4

Typ oprawki, po stronie obrabianego przedmiotu (CCTWS)

SAC

Ciśnienie czynnika chłodzącego (CP)

100 MPa

Identyfikator obrazu (TSYC)

AB371-H

Typ oprawki, po stronie obrabianego przedmiotu (C51)

SAC

Forma oprawki, po stronie obrabianego przedmiotu (C52)

4

Nazwa produktu (J22)

8781

Kodowanie złącza, po stronie obrabianego przedmiotu (CCWS)

SAC04B0250****

Wymiary oprawki po stronie obrabianego przedmiotu (CZCWS)

250

Moment obrotowy (TQ)

65 Nm

średnica korpusu (A1)

24,1 mm

Średnica zewnętrzna 2 (A2)

24,1 mm

Długość średnicy zewnętrznej 1 (B1)

25,5 mm

Pozostała ilość doszlifowania (B4)

91 mm

Wymiary oprawki po stronie obrabianego przedmiotu (C6)

250

Identyfikujący numer zamówienia (J21)

AB371-H63-E25-059

Kodowanie złącza, po stronie obrabianego przedmiotu (J4)

SAC04A0250****

Kod wielkości połączenia (d₁₁)

E25

Oznaczenie narzędzia (Oznaczenie)

AB371-H63-E25-059
