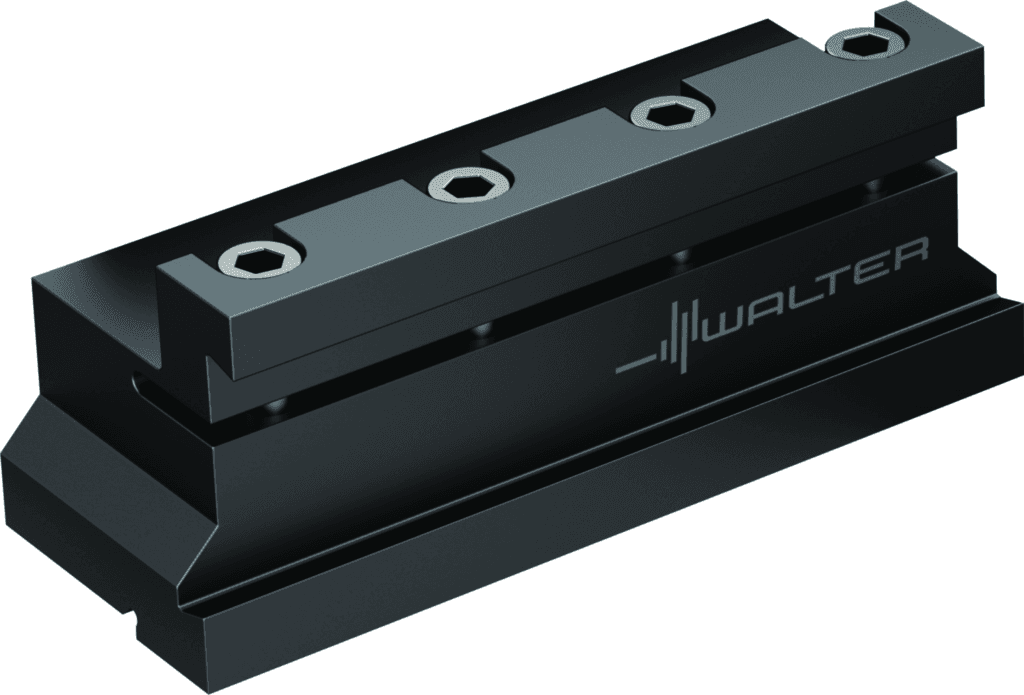

SBN16-32KS-E

1 218.93 PLN

Walter

5051372

Blok mocujący

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Rodzaj oprawki, po stronie obrabianego przedmiotu (C55)

5

Wysokość funkcjonalna (HF)

0 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Forma oprawki, po stronie obrabianego przedmiotu (C52)

1

Typ formy Strona elementu obrabianego (FMT)

INT

Jednostka akwizycji Dokładność Strona elementu obrabianego (CUBPWS)

C

Kierunek skrawania (HAND)

N

Norma (J1)

-

Średnia oprawki, po stronie maszyny (C3)

32 mm

Długość wspornika (B3)

110 mm

Długość funkcjonalna (B71)

110 mm

Długość wspornika (LPR)

110 mm

Masa (ciężar) (WT)

0,68 kg

Masa (ciężar) (D7)

0,68 kg

Pozostała ilość doszlifowania (OAL)

110 mm

Wersja oprawki, po stronie maszyny (C14)

2

Długość całkowita (l₁)

4,331 inch

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (E2)

0 °

Numer normy cechy rzeczowej (NSM)

DIN4000-89

Zastosowanie

Toczenie

Dokładność po stronie maszyny (CUBPMS)

B

Typ montażu, po stronie maszyny (C11)

VKT

Szerokość chwytu (B)

25,4 mm / 1 inch

Rozmiar montażowy, po stronie maszyny (CZCMS)

1616

Wysokość chwytu (H)

25,4 mm

Rozmiar montażowy, po stronie maszyny (C2)

1616

Kodowanie złącza, po stronie maszyny (J6)

VKT01B1616

Długość funkcjonalna (LF)

110 mm

Wymiary oprawki po stronie obrabianego przedmiotu (CZCWS)

320

Wymiary oprawki po stronie obrabianego przedmiotu (C6)

320

Kierunek skrawania (E1)

N

Kodowanie złącza, po stronie obrabianego przedmiotu (CCWS)

PMW01C032R****

Identyfikator obrazu (TSYC)

SBN_INCH

Wysokość funkcjonalna (B72)

0 mm

Identyfikator obrazu (BLD)

512007

Typ oprawki, po stronie obrabianego przedmiotu (C51)

PMW

Wersja oprawki, po stronie obrabianego przedmiotu (C54)

8

Nazwa produktu (J22)

729

Kodowanie złącza, po stronie obrabianego przedmiotu (J4)

PMW01C0320****

Wysokość chwytu (h₄)

32

Pozostała ilość doszlifowania (B4)

110 mm

Identyfikujący numer zamówienia (J21)

SBN16-32KS-E

Wysokość (h₁)

1 inch

Oznaczenie narzędzia (Oznaczenie)

SBN16-32KS-E
