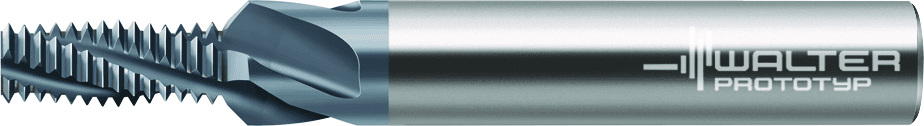

H5055016-M14

3 928.62 PLN

Walter

5930628

Frez do gwintów VHM

Średnica skrawania (D_c)

11,6 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wyjście środka chłodząco-smarującego (H22)

1

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (CXSC)

1

Jednostka akwizycji (CUB)

M

Pozostała ilość doszlifowania (OAL)

92 mm

Długość trzonka (LS)

48 mm

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Rozmiar montażowy, po stronie maszyny (C2)

160

Średnia oprawki, po stronie maszyny (C3)

16 mm

Norma (J1)

-

Średnica chwytu (d₁)

16 mm

Wersja oprawki, po stronie maszyny (C14)

1

Długość funkcjonalna (LF)

92 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-92 mm

Długość krawędzi skrawającej (L_c)

30 mm

Kąt padania (KAPR)

45 °

Identyfikator obrazu (BLD)

10

Długość trzonka (C4)

48 mm

Pozostała ilość doszlifowania (B5)

92 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P / K / N / M / S

Wersja narzędzia (BMC)

H

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

4

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Wersja narzędzia (H4)

H

Oznaczenie kształtu, numer normy (J11)

HA

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

160

Kodowanie złącza, po stronie maszyny (J6)

ZYL01G1600h$06

Długość użytkowa (LU)

30 mm

Długość użytkowa (B4)

30 mm

Kierunek skręcania (FHH)

R

Długość wspornika (B3)

44 mm

Maksymalny wysięg (l₄)

44 mm

Ciśnienie czynnika chłodzącego (CP)

0 MPa

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL01G1600h$06

Długość całkowita (l₁)

92 mm

Masa (ciężar) (WT)

0,192 kg

Masa (ciężar) (D7)

0,192 kg

Długość funkcjonalna (B71)

92 mm

Aplikacja dodatkowa

O

średnica korpusu (BD)

mm

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

4

Liczba efektywnych ostrzy, po stronie obwodu (F21)

4

Zastosowanie

Gwintowanie

Pokrycie / powierzchnia (COATING)

TiCN

Profil częściowy/pełny (TPT)

F

Pokrycie / powierzchnia (H5)

TiCN

Liczba zębów (Z)

4

Długość krawędzi skrawającej, maks. (APMX)

30 mm

Długość krawędzi skrawającej, maks. (B2)

30 mm

Prędkość obrotowa, maks. (RPMX)

80000 1/min

Prędkość obrotowa, maks. (D6)

80000 1/min

Proces obróbki (J8)

FPR

Numer normy cechy rzeczowej (NSM)

DIN4000-82

Gwint zewnętrzny / wewnętrzny (TTP)

I

Typ frezu (D11)

T

Kierunek skręcania (F3)

R

Typ gwintu (THFT)

M

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

mm

Typ gwintu (D31)

M

Skok gwintu (TP)

2 mm

Skok gwintu (D32)

2 mm

Skok gwintu (P)

2 mm

Wielkość gwintu (D_N)

M 14

Boczny kąt natarcia (GAMF)

1,5 °

Boczny kąt natarcia (E2)

1,5 °

Średnica łopaty 1 (średnica nominalna) (DC)

11,6 mm

Średnica ostrza 2 (A2)

11,6 mm

Oznaczenie materiału skrawającego producenta (GRADE)

TICN

Oznaczenie materiału skrawającego producenta (H3)

TICN

Średnica przewężenia (DN)

16 mm

Kąt skrętu linii śrubowej (FHA)

27 °

Długość korpusu (LB)

33,18 mm

Średnica przewężenia (A5)

16 mm

Kąt skrętu linii śrubowej (F4)

27 °

Identyfikator obrazu (TSYC)

H5055016

Identyfikujący numer zamówienia (J21)

H5055016-M14

Oznaczenie narzędzia (Oznaczenie)

H5055016-M14
