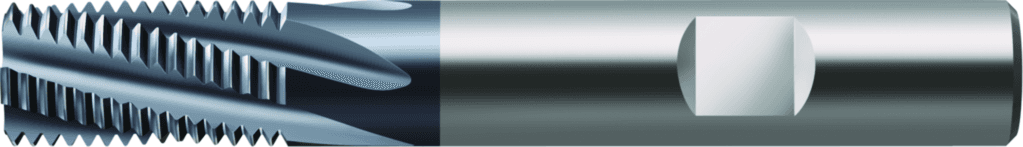

H5150106-M16X2

5 103.29 PLN

Walter

5115463

Frez do gwintów VHM

Średnica skrawania (D_c)

16 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Długość funkcjonalna (B71)

68 mm

Jednostka akwizycji (CUB)

M

Pozostała ilość doszlifowania (OAL)

92 mm

Długość trzonka (LS)

48 mm

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Rozmiar montażowy, po stronie maszyny (C2)

160

Średnia oprawki, po stronie maszyny (C3)

16 mm

Norma (J1)

-

Średnica chwytu (d₁)

16 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-92 mm

Identyfikator obrazu (BLD)

10

Długość trzonka (C4)

48 mm

Pozostała ilość doszlifowania (B5)

92 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P / K / N / M / S

Wersja narzędzia (BMC)

H

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Wersja narzędzia (H4)

H

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

6

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

160

Liczba zębów (Z)

6

Długość użytkowa (LU)

30 mm

Długość użytkowa (B4)

30 mm

Kierunek skręcania (FHH)

R

Kąt skrętu linii śrubowej (FHA)

20 °

Długość mocowania (LSC)

48 mm

Długość wspornika (B3)

44 mm

Masa (ciężar) (WT)

0,239 kg

Masa (ciężar) (D7)

0,239 kg

Ciśnienie czynnika chłodzącego (CP)

0 MPa

Długość całkowita (l₁)

92 mm

Aplikacja dodatkowa

O

średnica korpusu (BD)

mm

Liczba efektywnych ostrzy, po stronie obwodu (F21)

6

Forma montażowa, po stronie maszyny (C12)

10

Oznaczenie kształtu, numer normy (J11)

WE

Zastosowanie

Gwintowanie

Pokrycie / powierzchnia (COATING)

TiCN

Profil częściowy/pełny (TPT)

F

Pokrycie / powierzchnia (H5)

TiCN

Długość funkcjonalna (LF)

68 mm

Długość krawędzi skrawającej, maks. (APMX)

30 mm

Długość krawędzi skrawającej, maks. (B2)

30 mm

Prędkość obrotowa, maks. (RPMX)

80000 1/min

Prędkość obrotowa, maks. (D6)

80000 1/min

Numer normy cechy rzeczowej (NSM)

DIN4000-82

Średnica łopaty 1 (średnica nominalna) (DC)

16 mm

Typ frezu (D11)

T

Kierunek skręcania (F3)

R

Kąt skrętu linii śrubowej (F4)

20 °

Typ gwintu (THFT)

M

Typ gwintu (D31)

M

Boczny kąt natarcia (GAMF)

7,5 °

Boczny kąt natarcia (E2)

7,5 °

Gwint zewnętrzny / wewnętrzny (TTP)

E

Proces obróbki (J8)

FSC

Długość głowicy (B6)

44 mm

Długość użytkowa (l₄)

44 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL10G1600h$06

Kodowanie złącza, po stronie maszyny (J6)

ZYL10G1600h$06

Maksymalna głębokość skrawania (L_c)

30 mm

Skok gwintu (TP)

2 mm

Skok gwintu (D32)

2 mm

Skok gwintu (P)

2 mm

Średnica ostrza 2 (A2)

16 mm

Oznaczenie materiału skrawającego producenta (GRADE)

TICN

Oznaczenie materiału skrawającego producenta (H3)

TICN

Thread diameter nominal (D37)

16

Thread diameter size maximum (D38)

16

Identyfikator obrazu (TSYC)

H5150106

Identyfikujący numer zamówienia (J21)

H5150106-M16X2

Wielkość gwintu (D_N)

MF 16X2

Oznaczenie narzędzia (Oznaczenie)

H5150106-M16X2
