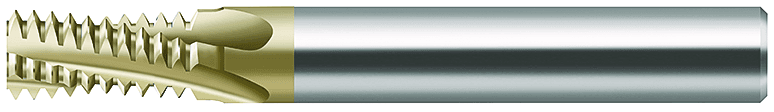

TC610-M10-W1-WB10RD

2 357.42 PLN

Walter

6589121

Frez do gwintów VHM

Średnica skrawania (D_c)

7,5 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wyjście środka chłodząco-smarującego (H22)

1

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (CXSC)

1

Jednostka akwizycji (CUB)

M

Długość funkcjonalna (LF)

45 mm

Długość funkcjonalna (B71)

45 mm

Pozostała ilość doszlifowania (OAL)

63 mm

Długość użytkowa (l₄)

27 mm

Strona maszyny typu forma (FMT)

EXT

Długość wspornika (B3)

27 mm

Typ montażu, po stronie maszyny (C11)

ZYL

Rozmiar montażowy, po stronie maszyny (C2)

80

Średnia oprawki, po stronie maszyny (C3)

8 mm

Średnica chwytu (d₁)

8 mm

Masa (ciężar) (WT)

0,045 kg

Masa (ciężar) (D7)

0,045 kg

Wersja oprawki, po stronie maszyny (C14)

1

Identyfikator obrazu (BLD)

10

Pozostała ilość doszlifowania (B5)

63 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P / K / N / M / S

Długość trzonka (LS)

36 mm

Długość trzonka (C4)

36 mm

Wersja narzędzia (BMC)

H

Dokładność po stronie maszyny (CUBPMS)

F

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

4

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Wersja narzędzia (H4)

H

Rozmiar montażowy, po stronie maszyny (CZCMS)

80

Długość użytkowa (LU)

15 mm

Długość użytkowa (B4)

15 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-63 mm

Długość całkowita (l₁)

63 mm

Kierunek skręcania (FHH)

R

Kąt skrętu linii śrubowej (FHA)

20 °

Ciśnienie czynnika chłodzącego (CP)

0 MPa

Długość mocowania (LSC)

36 mm

Aplikacja dodatkowa

O

średnica korpusu (BD)

mm

Liczba efektywnych ostrzy, po stronie obwodu (F21)

4

Forma montażowa, po stronie maszyny (C12)

10

Oznaczenie kształtu, numer normy (J11)

WE

Zastosowanie

Gwintowanie

Profil częściowy/pełny (TPT)

F

Długość krawędzi skrawającej, maks. (APMX)

15 mm

Liczba zębów (Z)

4

Długość krawędzi skrawającej, maks. (B2)

15 mm

Prędkość obrotowa, maks. (RPMX)

80000 1/min

Prędkość obrotowa, maks. (D6)

80000 1/min

Norma (J1)

PWZ-NORM

Numer normy cechy rzeczowej (NSM)

DIN4000-82

Pokrycie / powierzchnia (H5)

AlTiN

Gwint zewnętrzny / wewnętrzny (TTP)

I

Typ frezu (D11)

T

Kierunek skręcania (F3)

R

Kąt skrętu linii śrubowej (F4)

20 °

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL10F8000h$06

Kodowanie złącza, po stronie maszyny (J6)

ZYL10F8000h$06

Skok gwintu (TP)

1,5 mm

Skok gwintu (D32)

1,5 mm

Skok gwintu (P)

1,5 mm

Maksymalna głębokość skrawania (L_c)

15 mm

Typ gwintu (THFT)

M

Wielkość gwintu (D_N)

M 10

Pokrycie / powierzchnia (COATING)

AlTiN

Typ gwintu (D31)

M

Proces obróbki (J8)

FSC

Długość głowicy (B6)

27 mm

Boczny kąt natarcia (GAMF)

1,5 °

Boczny kąt natarcia (E2)

1,5 °

Średnica łopaty 1 (średnica nominalna) (DC)

7,5 mm

Oznaczenie materiału skrawającego producenta (GRADE)

WB10RD

Oznaczenie materiału skrawającego producenta (H3)

WB10RD

Identyfikator obrazu (TSYC)

TC610-M-W1

Średnica ostrza 2 (A2)

7,5 mm

Thread diameter nominal (D37)

7,5

Thread diameter size maximum (D38)

7,5

Identyfikujący numer zamówienia (J21)

TC610-M10-W1-WB10RD

Oznaczenie narzędzia (Oznaczenie)

TC610-M10-W1-WB10RD
