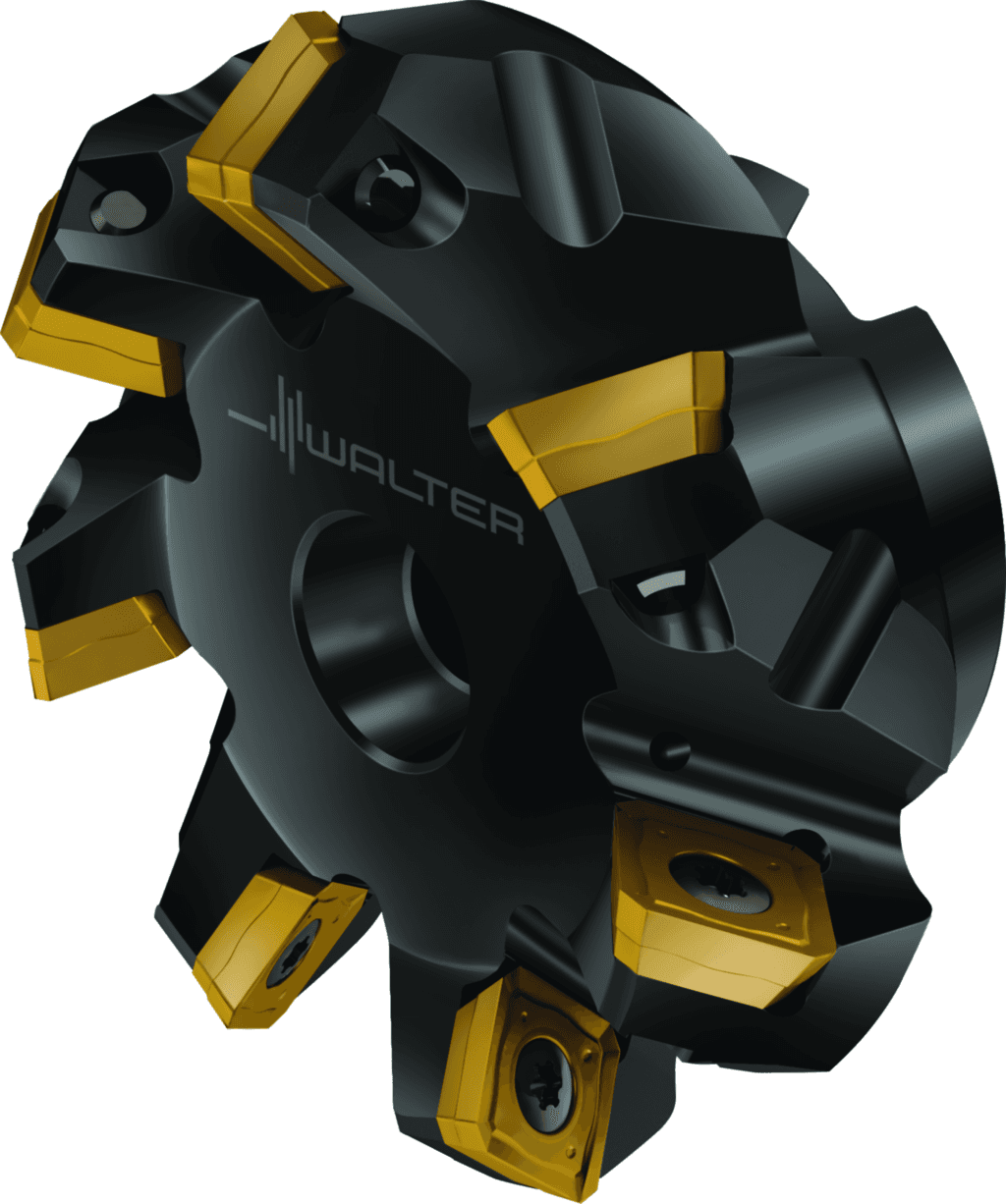

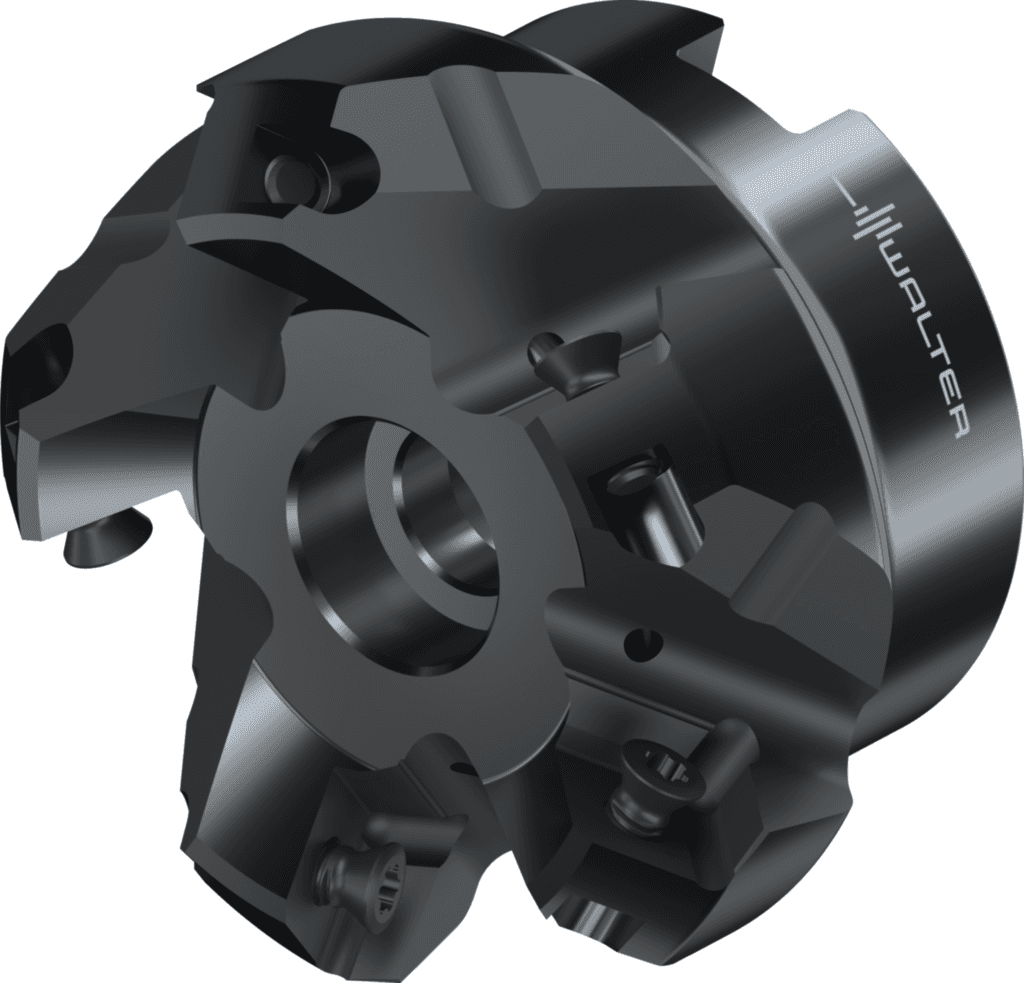

M4003-050-B22-05-6.5

2 878.91 PLN

Walter

7021553

Frez do płaszczyzn

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

220

Długość funkcjonalna (B71)

40 mm

Długość użytkowa (l₄)

40 mm

Jednostka akwizycji (CUB)

M

Długość funkcjonalna (LF)

40 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-40 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

220

Wyjście środka chłodząco-smarującego (CXSC)

3

Identyfikator obrazu (BLD)

1

Norma (J1)

-

Wersja oprawki, po stronie maszyny (C14)

1

Wstawić kod kształtu (SC)

S

Zastosowanie

Frezowanie

Kąt padania (KAPR)

45 °

Kąt padania (E1)

45 °

Średnia oprawki, po stronie maszyny (C3)

22 mm

Średnica chwytu (d₁)

22 mm

Główne zastosowanie

P / K / N / M / S

Aplikacja dodatkowa

H / O

Dokładność po stronie maszyny (CUBPMS)

G

Pozostała ilość doszlifowania (OAL)

40 mm

Pozostała ilość doszlifowania (B5)

40 mm

Średnica łopaty 1 (średnica nominalna) (DC)

50 mm

Ciężar (WT)

0,51 kg

Liczba części tnących (CICT)

5

Długość wspornika (OHX)

40 mm

Prędkość obrotowa, maks. (RPMX)

23500 1/min

Prędkość obrotowa, maks. (D6)

23500 1/min

Proces obróbki (J8)

FPL

średnica korpusu (BD)

mm

Strona maszyny typu forma (FMT)

INT

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Typ montażu, po stronie maszyny (C11)

FDA

Forma montażowa, po stronie maszyny (C12)

12

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

5

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

5

Liczba efektywnych ostrzy, po stronie obwodu (F21)

5

Liczba efektywnych ostrzy, po stronie czołowej (F22)

5

Number of inserts per mounting level (F24)

5

Średnica piasty (A4)

50 mm

Kodowanie złącza, po stronie maszyny (CCMS)

FDA12G2200

Liczba płytek skrawających, pozycja A (CICT (F))

5

Długość korpusu (LB)

40 mm

Średnica drążenia, otwór ustalający (A5)

16,35 mm

Liczba płytek skrawających, pozycja A (G13)

5

Kodowanie złącza, po stronie maszyny (J6)

FDA12G2200

Liczba zębów (Z)

5

Ilość płytek skrawających (Ilość płytek skraw.)

5

Długość krawędzi skrawającej, maks. (APMX)

6,5 mm

Głębokość skrawania (B2)

6,5 mm

Długość krawędzi skrawającej (L_c)

6,5 mm

Średnica łopaty 1 (średnica nominalna) (A1)

50 mm

Liczba możliwości wykorzystania (NOI)

320

Masa (ciężar) (WT)

0,512 kg

Masa (ciężar) (D7)

0,512 kg

Średnica przewężenia (D_c)

50 mm

Stosunek długości średnicy (ULDR)

1,72

Głębokość drążenia, otwór ustalający (B6)

13 mm

Kodowanie złącza płytki skrawającej (J41)

WR$$SD1204**3R*AZ**

Możliwe płytki skrawające (Typ)

SD .. 1204AZN; SDHX1204AZR

Moment obrotowy (TQ)

3,5 Nm

Szerokość skrawania maks. (CWX)

6,5 mm

Nazwa produktu (J22)

5221

Identyfikator obrazu (TSYC)

M4003-B1-SD12 METRISCH

Średnica ostrza 2 (DCX)

63,41 mm

Kąt frezowania wgłębnego maks. (RMPX)

9,8 °

Średnica ostrza 2 (A2)

63,41 mm

średnica korpusu (A3)

62,66 mm

Kąt frezowania wgłębnego maks. (E4)

9,8 °

Głębokość zagłębienia, maks. (E5)

0,782 mm

Identyfikujący numer zamówienia (J21)

M4003-050-B22-05-6.5

Oznaczenie narzędzia (Oznaczenie)

M4003-050-B22-05-6.5
