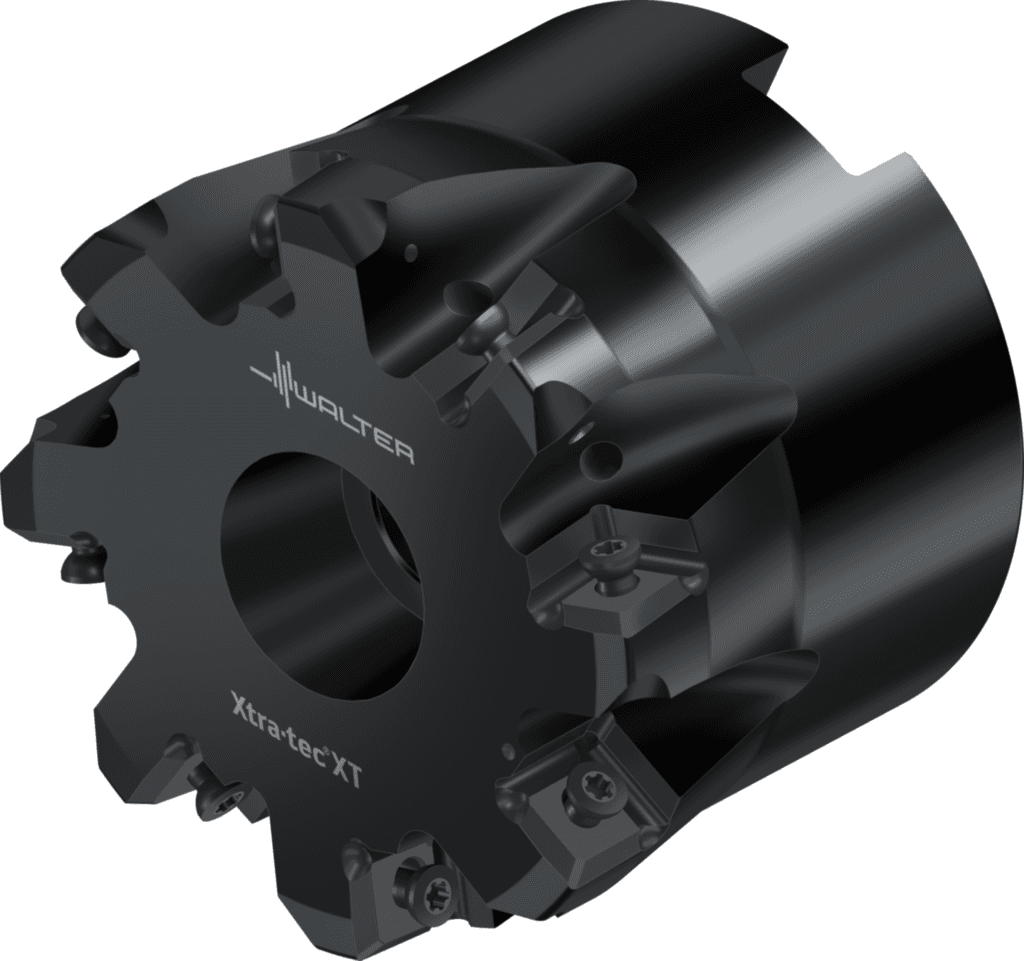

M5012-063-B27-08-08

4 321.04 PLN

Walter

7769833

Frez do płaszczyzn

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Jednostka akwizycji (CUB)

M

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-40 mm

Wyjście środka chłodząco-smarującego (CXSC)

3

Identyfikator obrazu (BLD)

1

Wersja oprawki, po stronie maszyny (C14)

1

Wstawić kod kształtu (SC)

S

Zastosowanie

Frezowanie

Ciężar (WT)

0,6 kg

Długość funkcjonalna (B71)

50 mm

Długość użytkowa (l₄)

50 mm

Główne zastosowanie

P / K / N / M / S

Aplikacja dodatkowa

H / O

Dokładność po stronie maszyny (CUBPMS)

G

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

8

Długość krawędzi skrawającej (L_c)

8 mm

Długość funkcjonalna (LF)

50 mm

Pozostała ilość doszlifowania (OAL)

50 mm

Pozostała ilość doszlifowania (B5)

50 mm

Średnica łopaty 1 (średnica nominalna) (DC)

63 mm

Średnica ostrza 2 (DCX)

63 mm

Kąt padania (KAPR)

88 °

Długość wspornika (OHX)

50 mm

Liczba możliwości wykorzystania (NOI)

200

Masa (ciężar) (WT)

0,598 kg

Masa (ciężar) (D7)

0,598 kg

Proces obróbki (J8)

FPL

średnica korpusu (BD)

mm

Długość krawędzi skrawającej, maks. (APMX)

8 mm

Strona maszyny typu forma (FMT)

INT

Głębokość skrawania (B2)

8 mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Głębokość zagłębienia, maks. (E5)

0,7 mm

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Liczba części tnących (CICT)

8

Liczba płytek skrawających, pozycja A (CICT (F))

8

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

8

Typ montażu, po stronie maszyny (C11)

FDA

Liczba efektywnych ostrzy, po stronie obwodu (F21)

8

Liczba efektywnych ostrzy, po stronie czołowej (F22)

8

Number of inserts per mounting level (F24)

8

Liczba płytek skrawających, pozycja A (G13)

8

Kodowanie złącza, po stronie maszyny (CCMS)

FDA12G2700

Rozmiar montażowy, po stronie maszyny (CZCMS)

270

Średnica drążenia, otwór ustalający (A5)

20 mm

Forma montażowa, po stronie maszyny (C12)

12

Rozmiar montażowy, po stronie maszyny (C2)

270

Średnia oprawki, po stronie maszyny (C3)

27 mm

Norma (J1)

ISO6462

Oznaczenie kształtu, numer normy (J11)

A

Kodowanie złącza, po stronie maszyny (J6)

FDA12G2700

Średnica chwytu (d₁)

27 mm

Kąt padania (E1)

88 °

Długość korpusu (LB)

50 mm

Kąt frezowania wgłębnego maks. (RMPX)

0 °

Kąt frezowania wgłębnego maks. (E4)

0 °

Średnica łopaty 1 (średnica nominalna) (A1)

63 mm

Średnica ostrza 2 (A2)

63 mm

Liczba zębów (Z)

8

Średnica przewężenia (D_c)

63 mm

Nazwa produktu (J22)

7271

Ilość płytek skrawających (Ilość płytek skraw.)

8

Kodowanie złącza płytki skrawającej (J41)

WR$$SN0904**3N*ZN**

Możliwe płytki skrawające (Typ)

SN . X0904 ..; XNGX0904ZNN

średnica korpusu (A3)

62 mm

Stosunek długości średnicy (ULDR)

1,53

Średnica piasty (A4)

58 mm

Głębokość drążenia, otwór ustalający (B6)

16 mm

Prędkość obrotowa, maks. (RPMX)

14500 1/min

Prędkość obrotowa, maks. (D6)

14500 1/min

Identyfikator obrazu (TSYC)

M5012-B1-08

Identyfikujący numer zamówienia (J21)

M5012-063-B27-08-08

Oznaczenie narzędzia (Oznaczenie)

M5012-063-B27-08-08
