Frez do płaszczyzn M5012.076-B26-09-08

5 039.43 PLN

Walter

8625933

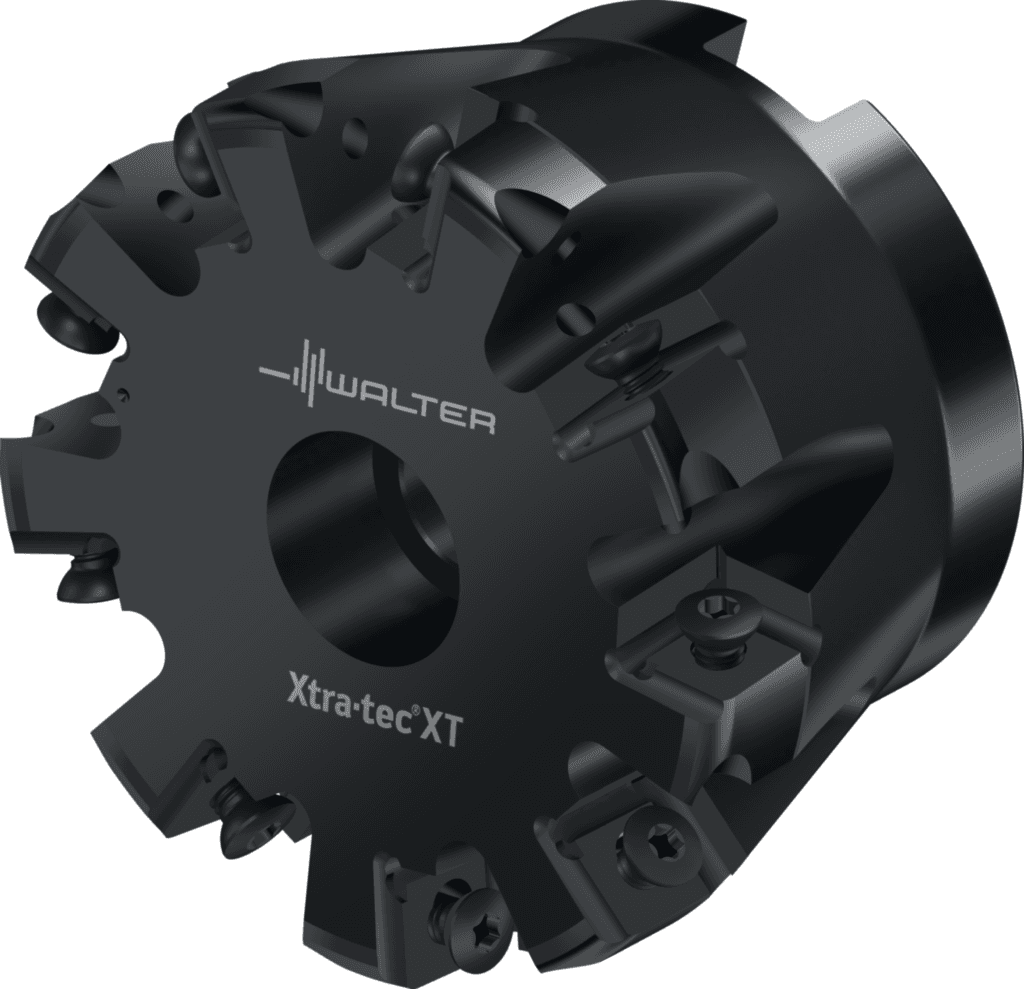

Frez do płaszczyzn M5012 • Xtra·tec ® XT • Otwór cylindryczny Zabierak poprzeczny DIN 138 • κ=88° • cal • SN .. 0904 .. • Dc=76mm • Z=9 8 krawędzie skrawające na płytce Narzędzie Frez do płaszczyzn M5012 z kątem przystawienia 88°;Ukośne, łatwo dostępne śruby mocujące Zastosowanie Zastosowanie również w maszynach o mniejszej mocy dzięki pozytywnemu miękkiemu cięciu​;Stal i żeliwa, stal nierdzewna, materiały trudnoskrawalne oraz metale nieżelazne;Frezowanie płaszczyzn, obróbka zgrubna i zgrubno-wykańczająca za pomocą płytek wiper Korzyści Wysoki poziom bezpieczeństwa procesu dzięki stabilnym, dwustronnym płytkom skrawającym;Idealny do ciasnych przestrzeni (np. dzięki systemom mocującym);Maksymalne posuwy, najwyższa trwałość oraz wydajność produkcji dzięki małym płytkom skrawającym oraz wysokiej liczbie zębów;Prosta obsługa dzięki ukośnej, łatwo dostępnej śrubie mocującej (co pozwala uniknąć typowych błędów montażowych);Wysoka opłacalność ekonomiczna dzięki niskim kosztom materiałów skrawających

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Identyfikator obrazu (BLD)

1

Wstawić kod kształtu (SC)

S

Zastosowanie

Frezowanie

Główne zastosowanie

P / K / N / M / S

Aplikacja dodatkowa

H / O

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

9

Liczba zębów (Z)

9

Wersja oprawki, po stronie maszyny (C14)

3

Rozmiar montażowy, po stronie maszyny (C2)

1000

Średnia oprawki, po stronie maszyny (C3)

25,4 mm

Pozostała ilość doszlifowania (OAL)

50,8 mm

Pozostała ilość doszlifowania (B5)

50,8 mm

Jednostka akwizycji (CUB)

N

Dokładność po stronie maszyny (CUBPMS)

S

Rozmiar montażowy, po stronie maszyny (CZCMS)

1000

Średnica chwytu (d₁)

1 inch

Kąt padania (KAPR)

88 °

Masa (ciężar) (WT)

0,985 kg

Masa (ciężar) (D7)

0,985 kg

Ciężar (WT)

2,172 lbs

Liczba możliwości wykorzystania (NOI)

200

Długość funkcjonalna (LF)

50,8 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-50,8 mm

Długość funkcjonalna (B71)

50,8 mm

Długość krawędzi skrawającej (L_c)

0,315 inch

średnica korpusu (BD)

mm

Długość krawędzi skrawającej, maks. (APMX)

8 mm

Strona maszyny typu forma (FMT)

INT

Głębokość skrawania (B2)

8 mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Głębokość zagłębienia, maks. (E5)

0,7 mm

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Typ montażu, po stronie maszyny (C11)

FDA

Forma montażowa, po stronie maszyny (C12)

12

Norma (J1)

ISO6462

Oznaczenie kształtu, numer normy (J11)

A

Kąt padania (E1)

88 °

Kąt frezowania wgłębnego maks. (RMPX)

0 °

Kąt frezowania wgłębnego maks. (E4)

0 °

Długość korpusu (LB)

50,8 mm

Długość wspornika (OHX)

50,8 mm

Długość użytkowa (l₄)

2 inch

Kodowanie złącza, po stronie maszyny (CCMS)

FDA12S1000

Średnica ostrza 2 (DCX)

76,2 mm

Średnica ostrza 2 (A2)

76,2 mm

Średnica drążenia, otwór ustalający (A5)

20,65 mm

Kodowanie złącza, po stronie maszyny (J6)

FDA12S1000

Nazwa produktu (J22)

7271

Średnica łopaty 1 (średnica nominalna) (DC)

76,2 mm

Stosunek długości średnicy (ULDR)

1,36

Średnica łopaty 1 (średnica nominalna) (A1)

76,2 mm

Głębokość drążenia, otwór ustalający (B6)

24 mm

Średnica przewężenia (D_c)

3 inch

Identyfikator obrazu (TSYC)

M5012-B1-08-INCH

Kodowanie złącza płytki skrawającej (J41)

WR$$SN0904**3N*ZN**

Oznaczenie płytki skrawającej, poz. A (J42)

SNGW0904ZZN-F57

Oznaczenie płytki skrawającej, poz. A (J45)

SNGW0904ZZN-F57

Możliwe płytki skrawające (Typ)

SN . X0904 ..; XNGX0904ZNN

Liczba części tnących (CICT)

9

Liczba płytek skrawających, pozycja A (CICT (F))

9

Prędkość obrotowa, maks. (RPMX)

13100 1/min

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

9

średnica korpusu (A3)

75,2 mm

Średnica piasty (A4)

57,47 mm

Prędkość obrotowa, maks. (D6)

13100 1/min

Liczba efektywnych ostrzy, po stronie obwodu (F21)

9

Liczba efektywnych ostrzy, po stronie czołowej (F22)

9

Number of inserts per mounting level (F24)

9

Liczba płytek skrawających, pozycja A (G13)

9

Identyfikujący numer zamówienia (J21)

M5012.076-B26-09-08

Oznaczenie narzędzia (Oznaczenie)

M5012.076-B26-09-08

Ilość płytek skrawających (Ilość płytek skraw.)

9
