M4575-040-W25-02-17

2 708.63 PLN

Walter

6795938

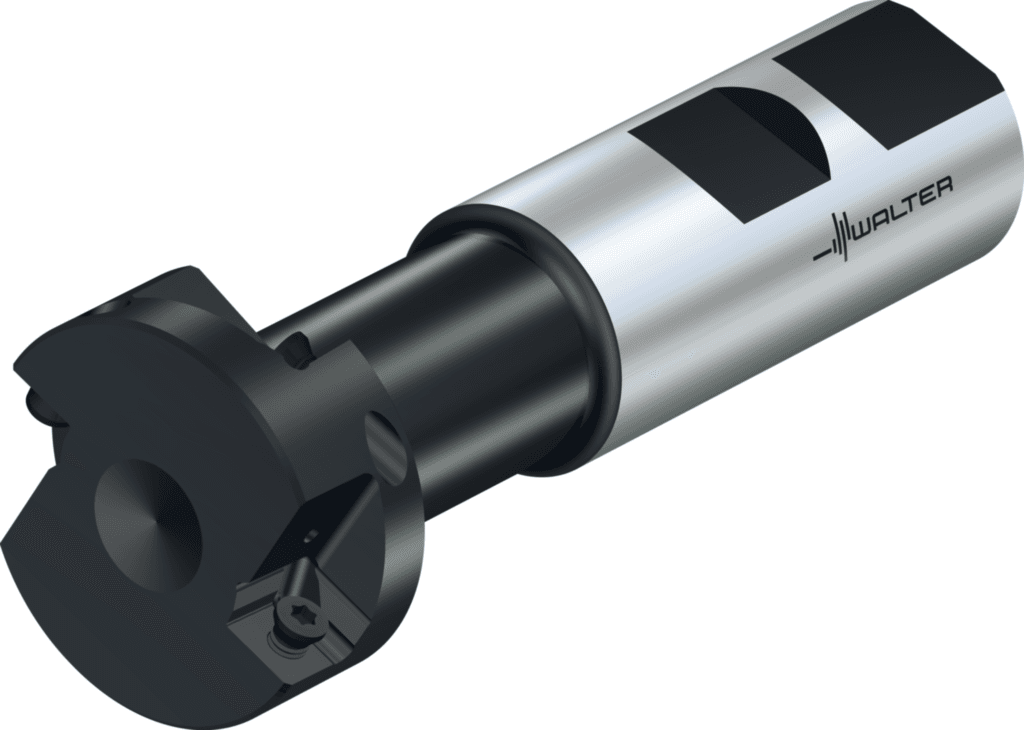

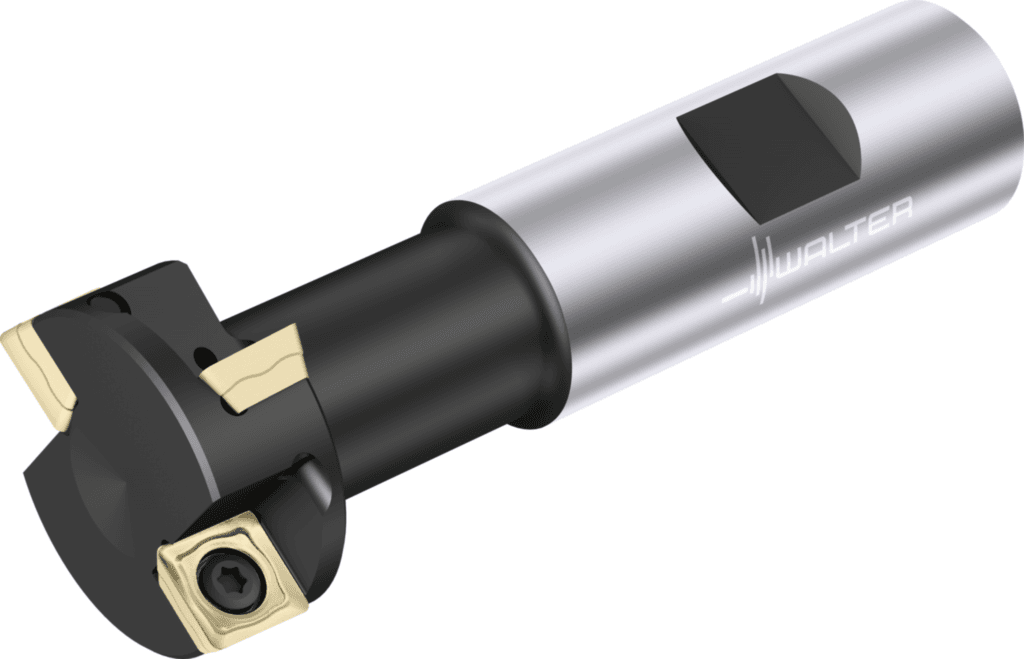

Frez do rowków teowych

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wersja płytki skrawającej (IH)

R

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

250

Jednostka akwizycji (CUB)

M

Długość wspornika (LPR)

49 mm

Wyjście środka chłodząco-smarującego (CXSC)

3

Typ montażu, po stronie maszyny (CCTMS)

ZYL

Typ montażu, po stronie maszyny (C11)

ZYL

Wersja oprawki, po stronie maszyny (C14)

1

Kąt padania (KAPR)

90 °

Wstawić kod kształtu (SC)

S

Zastosowanie

Frezowanie

Kąt naroża płytki skrawającej (EPSR)

90 °

Identyfikator obrazu (BLD)

3

Liczba efektywnych ostrzy, po stronie obwodu (F21)

2

Średnia oprawki, po stronie maszyny (C3)

25 mm

Średnica chwytu (d₁)

25 mm

Pozostała ilość doszlifowania (B5)

106 mm

Pozostała ilość doszlifowania (OAL)

106 mm

Wysokość krawędzi skrawającej (S)

4,76 mm

Główne zastosowanie

P / K / N / M / S

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

2

Liczba zębów (Z)

2 EA

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Długość trzonka (LS)

56 mm

Długość trzonka (C4)

56 mm

Ilość płytek skrawających (Ilość płytek skraw.)

2 EA

Długość całkowita (l₁)

106 mm

Długość mocowania (LSC)

56 mm

Ciężar (WT)

0,38 kg

Długość wspornika (B3)

49 mm

Maksymalny wysięg (l₄)

49 mm

Liczba możliwości wykorzystania (NOI)

20

Długość użytkowa (LU)

49 mm

Długość użytkowa (B4)

49 mm

Masa (ciężar) (WT)

0,383 kg

Masa (ciężar) (D7)

0,383 kg

Okrąg wpisany (IC)

9,52 mm

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

2

Kąt frezowania wgłębnego maks. (RMPX)

0 °

Forma montażowa, po stronie maszyny (C12)

10

Norma (J1)

ISO3338-2

Oznaczenie kształtu, numer normy (J11)

WE

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Liczba części tnących (CICT)

2

Number of inserts per mounting level (F24)

2

Number of insert mounting levels (F23)

2

Liczba płytek skrawających, pozycja A (G13)

4

Długość funkcjonalna (LF)

74 mm

Proces obróbki (J8)

FNU

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL10G2500h$06

Kodowanie złącza, po stronie maszyny (J6)

ZYL10G2500h$06

Forma montażowa, po stronie maszyny (CCFMS)

10

Głębokość skrawania (CDX)

8,5 mm

Kodowanie złącza płytki skrawającej (IIC)

WR$$SD09T3083R***08

Identyfikator obrazu (TSYC)

3

Typ frezu (D11)

F

Kodowanie złącza płytki skrawającej (J41)

WR$$SD09T3083R***08

Możliwe płytki skrawające (Typ)

SDM . 09T308

Średnica przewężenia (DN)

21 mm

Średnica przewężenia (A5)

21 mm

Prędkość obrotowa, maks. (RPMX)

27600 1/min

Prędkość obrotowa, maks. (D6)

27600 1/min

Długość krawędzi skrawającej, maks. (APMX)

16,75 mm

Szerokość skrawania, miara nominalna (CW)

16,75 mm

Średnica łopaty 1 (średnica nominalna) (DC)

39,5 mm

Średnica skrawania, min. (DCN)

39,5 mm

Średnica ostrza 2 (DCX)

39,5 mm

Średnica łopaty 1 (średnica nominalna) (A1)

39,5 mm

Długość krawędzi skrawającej, maks. (B2)

16,75 mm

Identyfikujący numer zamówienia (J21)

M4575-040-W25-02-17

Maksymalna głębokość skrawania (SB)

16,75 mm

Średnica przewężenia (D_c)

39,5 mm

Średnica przewężenia (d₂)

21 mm

Oznaczenie narzędzia (Oznaczenie)

M4575-040-W25-02-17
