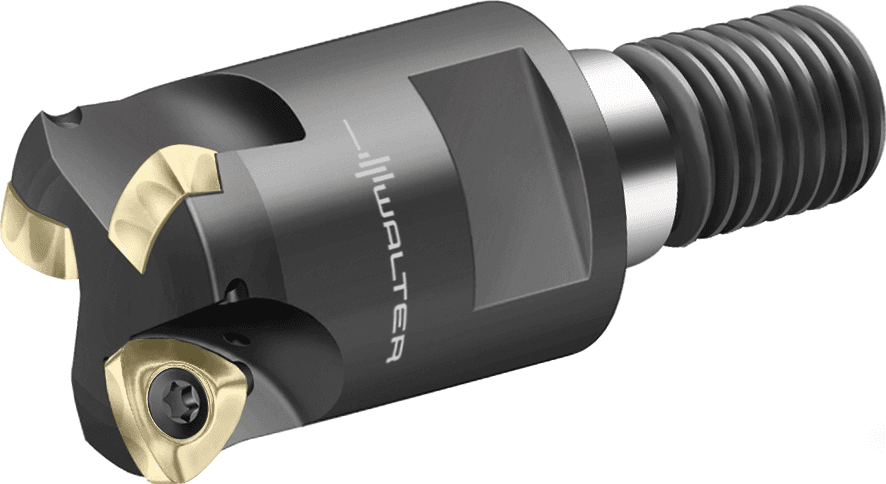

F2330.UT18.019.Z02.01

1 846.55 PLN

Walter

5050729

Frez High Feed

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

SAW

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

180

Dokładność po stronie maszyny (CUBPMS)

C

Wyjście środka chłodząco-smarującego (CXSC)

3

Rozmiar montażowy, po stronie maszyny (CZCMS)

180

Strona maszyny typu forma (FMT)

EXT

Norma (J1)

-

Długość wspornika (B3)

30 mm

Wstawić kod kształtu (SC)

W

Zastosowanie

Frezowanie

Średnia oprawki, po stronie maszyny (C3)

18,5 mm

Liczba efektywnych ostrzy, po stronie obwodu (F21)

2

Liczba efektywnych ostrzy, po stronie czołowej (F22)

2

Główne zastosowanie

P / K / M / S

Identyfikator obrazu (BLD)

2

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

2

Liczba zębów (Z)

2 EA

Masa (ciężar) (WT)

0,082 kg

Masa (ciężar) (D7)

0,082 kg

Długość użytkowa (LU)

30 mm

Długość użytkowa (B4)

30 mm

Ilość płytek skrawających (Ilość płytek skraw.)

2 EA

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

2

Długość wspornika (OHX)

30 mm

Pozostała ilość doszlifowania (OAL)

51 mm

Pozostała ilość doszlifowania (B5)

51 mm

Proces obróbki (J8)

FPL

Ciężar (WT)

0,181 lbs

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Kąt padania (E1)

15 °

Kąt padania (KAPR)

15 °

Liczba możliwości wykorzystania (NOI)

480

Nazwa produktu (J22)

5156

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Długość krawędzi skrawającej, maks. (APMX)

1 mm

Szerokość skrawania maks. (CWX)

7,9 mm

Długość krawędzi skrawającej, maks. (B2)

1 mm

Kodowanie złącza płytki skrawającej (J41)

WR$$P263X5103R***10

Długość krawędzi skrawającej (L_c)

0,039 inch

Maksymalna promieniowa głębokość skrawania (a_r)

0,311 inch

Możliwe płytki skrawające (Typ)

P2633 . R10; P26379-R10

Liczba części tnących (CICT)

2

Liczba płytek skrawających, pozycja A (CICT (F))

2

Średnica łopaty 1 (średnica nominalna) (DC)

9,042 mm

Średnica ostrza 2 (DCX)

19,05 mm

Kąt frezowania wgłębnego maks. (RMPX)

4,7 °

Średnica łopaty 1 (średnica nominalna) (A1)

9,042 mm

Średnica ostrza 2 (A2)

19,05 mm

Kąt frezowania wgłębnego maks. (E4)

4,7 °

Number of inserts per mounting level (F24)

2

Liczba płytek skrawających, pozycja A (G13)

2

Średnica przewężenia (D_c)

0,356 inch

Maks. średnica skrawania (D_a)

0,75 inch

Długość korpusu (LB)

0 mm

Identyfikator obrazu (TSYC)

F2330-UT

Długość głowicy (B6)

0 mm

Kodowanie złącza, po stronie maszyny (CCMS)

SAW01C0180

Długość funkcjonalna (LF)

51 mm

Prędkość obrotowa, maks. (RPMX)

30900 1/min

Stosunek długości średnicy (ULDR)

1,99

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-51 mm

średnica korpusu (A3)

18,03 mm

Prędkość obrotowa, maks. (D6)

30900 1/min

Identyfikujący numer zamówienia (J21)

F2330.UT18.019.Z02.01

Kodowanie złącza, po stronie maszyny (J6)

SAW01C0180

Średnica chwytu (d₁)

0,728 inch

Długość użytkowa (l₄)

1,181 inch

Oznaczenie narzędzia (Oznaczenie)

F2330.UT18.019.Z02.01
