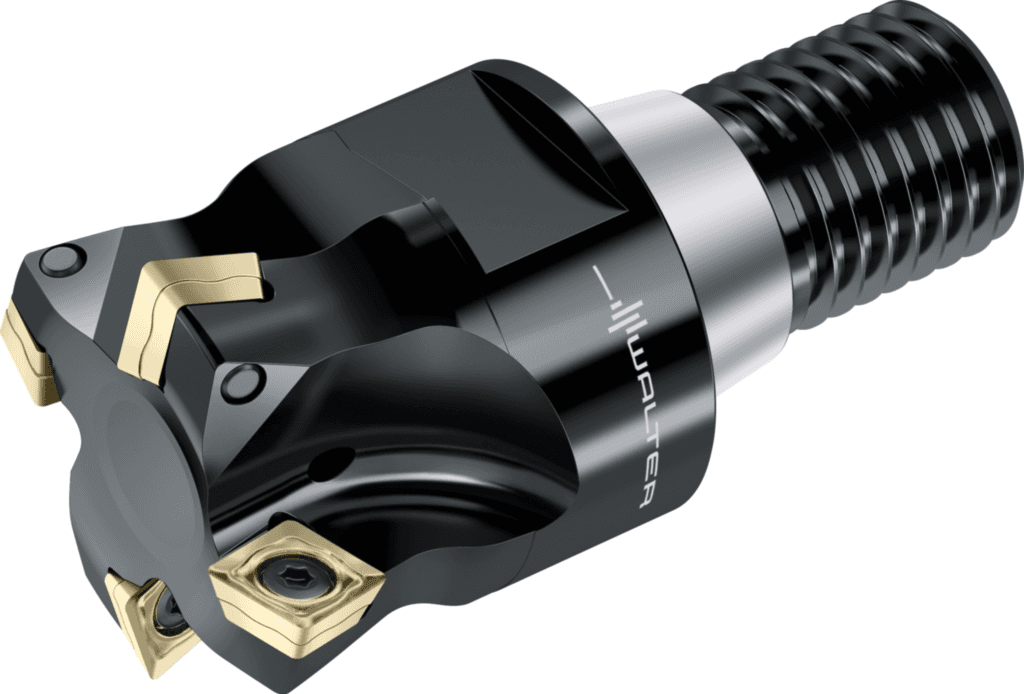

M4002-032-T28-03-01,5

2 112.62 PLN

Walter

6549885

Frez High Feed

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

SAW

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

280

Długość użytkowa (l₄)

40 mm

Dokładność po stronie maszyny (CUBPMS)

C

Długość funkcjonalna (LF)

40 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-40 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

280

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Norma (J1)

-

Wstawić kod kształtu (SC)

S

Zastosowanie

Frezowanie

Długość wspornika (B3)

40 mm

Średnia oprawki, po stronie maszyny (C3)

28 mm

Średnica chwytu (d₁)

28 mm

Główne zastosowanie

P / K / N / M / S

Identyfikator obrazu (BLD)

2

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

3

Masa (ciężar) (WT)

0,166 kg

Masa (ciężar) (D7)

0,166 kg

Długość użytkowa (LU)

40 mm

Długość użytkowa (B4)

40 mm

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

3

Liczba zębów (Z)

3

Ciężar (WT)

0,17 kg

Liczba części tnących (CICT)

3

Liczba możliwości wykorzystania (NOI)

200

Długość wspornika (OHX)

40 mm

Proces obróbki (J8)

FPL

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Kąt padania (E1)

15 °

Długość korpusu (LB)

40 mm

Długość krawędzi skrawającej, maks. (APMX)

1,5 mm

Liczba płytek skrawających, pozycja A (CICT (F))

3

Kąt padania (KAPR)

15 °

Prędkość obrotowa, maks. (RPMX)

30800 1/min

Długość krawędzi skrawającej, maks. (B2)

1,5 mm

Prędkość obrotowa, maks. (D6)

30800 1/min

Liczba efektywnych ostrzy, po stronie obwodu (F21)

3

Liczba efektywnych ostrzy, po stronie czołowej (F22)

3

Number of inserts per mounting level (F24)

3

Liczba płytek skrawających, pozycja A (G13)

3

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Kodowanie złącza, po stronie maszyny (CCMS)

SAW01C0280

Pozostała ilość doszlifowania (OAL)

69 mm

Pozostała ilość doszlifowania (B5)

69 mm

Kodowanie złącza, po stronie maszyny (J6)

SAW01C0280

Stosunek długości średnicy (ULDR)

2,4

Średnica ostrza 2 (DCX)

32 mm

Długość krawędzi skrawającej (L_c)

1,5 mm

Średnica łopaty 1 (średnica nominalna) (DC)

15,3 mm

Średnica łopaty 1 (średnica nominalna) (A1)

15,3 mm

Długość głowicy (B6)

40 mm

Ilość płytek skrawających (Ilość płytek skraw.)

3

Średnica ostrza 2 (A2)

32 mm

Maks. średnica skrawania (D_a)

32 mm

Szerokość skrawania maks. (CWX)

8,37 mm

Kąt frezowania wgłębnego maks. (RMPX)

4,8 °

Kąt frezowania wgłębnego maks. (E4)

4,8 °

Nazwa produktu (J22)

5144

Kodowanie złącza płytki skrawającej (J41)

WR$$SD0904**3R*ZD**

Maksymalna promieniowa głębokość skrawania (a_r)

8,4 mm

Możliwe płytki skrawające (Typ)

SD .. 09T3 ..; SDMX0904ZDR

Identyfikator obrazu (TSYC)

M4002-T

średnica korpusu (A3)

30,254 mm

Identyfikujący numer zamówienia (J21)

M4002-032-T28-03-01,5

Średnica przewężenia (D_c)

15,3 mm

Oznaczenie narzędzia (Oznaczenie)

M4002-032-T28-03-01,5
