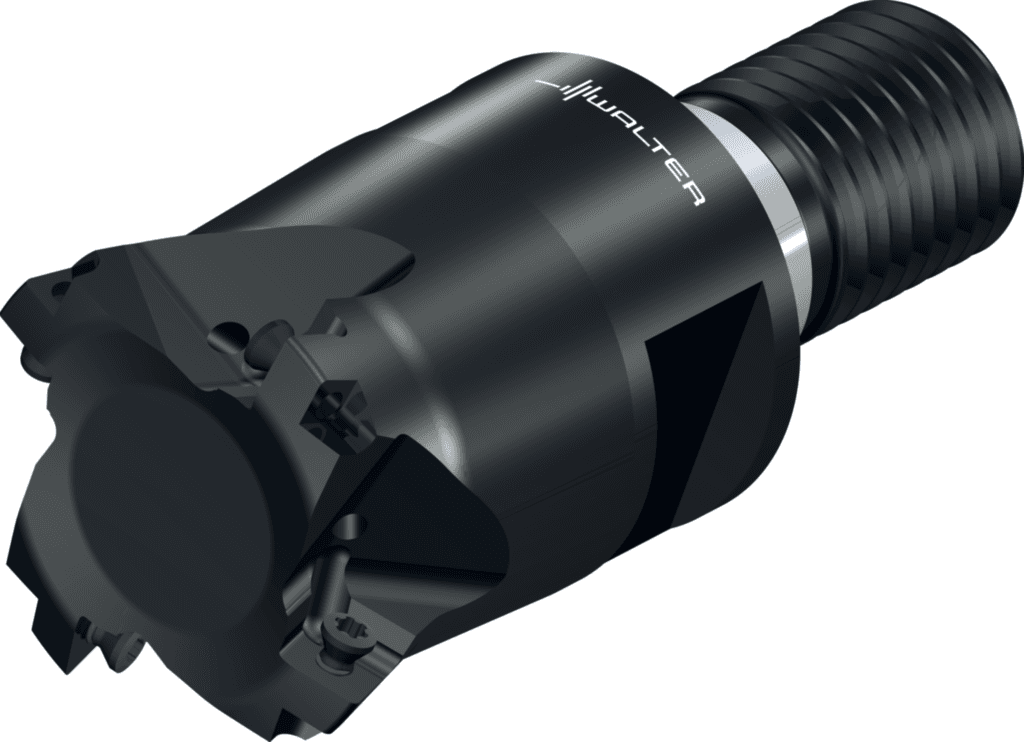

M4002-032-T28-04-01

2 219.06 PLN

Walter

6795779

Frez High Feed

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

SAW

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

280

Długość użytkowa (l₄)

40 mm

Dokładność po stronie maszyny (CUBPMS)

C

Długość funkcjonalna (LF)

40 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-40 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

280

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Norma (J1)

-

Masa (ciężar) (WT)

0,198 kg

Masa (ciężar) (D7)

0,198 kg

Wstawić kod kształtu (SC)

S

Zastosowanie

Frezowanie

Długość wspornika (B3)

40 mm

Ciężar (WT)

0,2 kg

Średnia oprawki, po stronie maszyny (C3)

28 mm

Średnica chwytu (d₁)

28 mm

Główne zastosowanie

P / K / N / M / S

Identyfikator obrazu (BLD)

2

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

4

Długość użytkowa (LU)

40 mm

Długość użytkowa (B4)

40 mm

Długość wspornika (OHX)

40 mm

Proces obróbki (J8)

FPL

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Kąt padania (E1)

15 °

Liczba części tnących (CICT)

4

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

4

Liczba efektywnych ostrzy, po stronie obwodu (F21)

4

Liczba efektywnych ostrzy, po stronie czołowej (F22)

4

Number of inserts per mounting level (F24)

4

Długość korpusu (LB)

40 mm

Kąt padania (KAPR)

15 °

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Długość krawędzi skrawającej, maks. (APMX)

1 mm

Długość krawędzi skrawającej, maks. (B2)

1 mm

Kodowanie złącza, po stronie maszyny (CCMS)

SAW01C0280

Pozostała ilość doszlifowania (OAL)

69 mm

Pozostała ilość doszlifowania (B5)

69 mm

Kodowanie złącza, po stronie maszyny (J6)

SAW01C0280

Liczba płytek skrawających, pozycja A (CICT (F))

4

Liczba płytek skrawających, pozycja A (G13)

4

Liczba zębów (Z)

4

Stosunek długości średnicy (ULDR)

2,4

Średnica ostrza 2 (DCX)

32 mm

Długość krawędzi skrawającej (L_c)

1 mm

Długość głowicy (B6)

40 mm

Ilość płytek skrawających (Ilość płytek skraw.)

4

Prędkość obrotowa, maks. (RPMX)

24200 1/min

Prędkość obrotowa, maks. (D6)

24200 1/min

Liczba możliwości wykorzystania (NOI)

160

Kąt frezowania wgłębnego maks. (RMPX)

2,3 °

Kąt frezowania wgłębnego maks. (E4)

2,3 °

Średnica ostrza 2 (A2)

32 mm

Maks. średnica skrawania (D_a)

32 mm

Nazwa produktu (J22)

5144

Szerokość skrawania maks. (CWX)

5,7 mm

Kodowanie złącza płytki skrawającej (J41)

WR$$SD06T2**3R*ZD**

Maksymalna promieniowa głębokość skrawania (a_r)

5,7 mm

Możliwe płytki skrawające (Typ)

SD .. 06T2 ..; SDM . 06T2ZDR

Średnica łopaty 1 (średnica nominalna) (DC)

20,4 mm

Średnica łopaty 1 (średnica nominalna) (A1)

20,4 mm

Średnica przewężenia (D_c)

20,4 mm

Identyfikator obrazu (TSYC)

M4002-T

średnica korpusu (A3)

30,872 mm

Identyfikujący numer zamówienia (J21)

M4002-032-T28-04-01

Oznaczenie narzędzia (Oznaczenie)

M4002-032-T28-04-01

Moment dokręcający (T_max)

150 Nm
