M4002-035-TC16-04-01

2 112.62 PLN

Walter

7785477

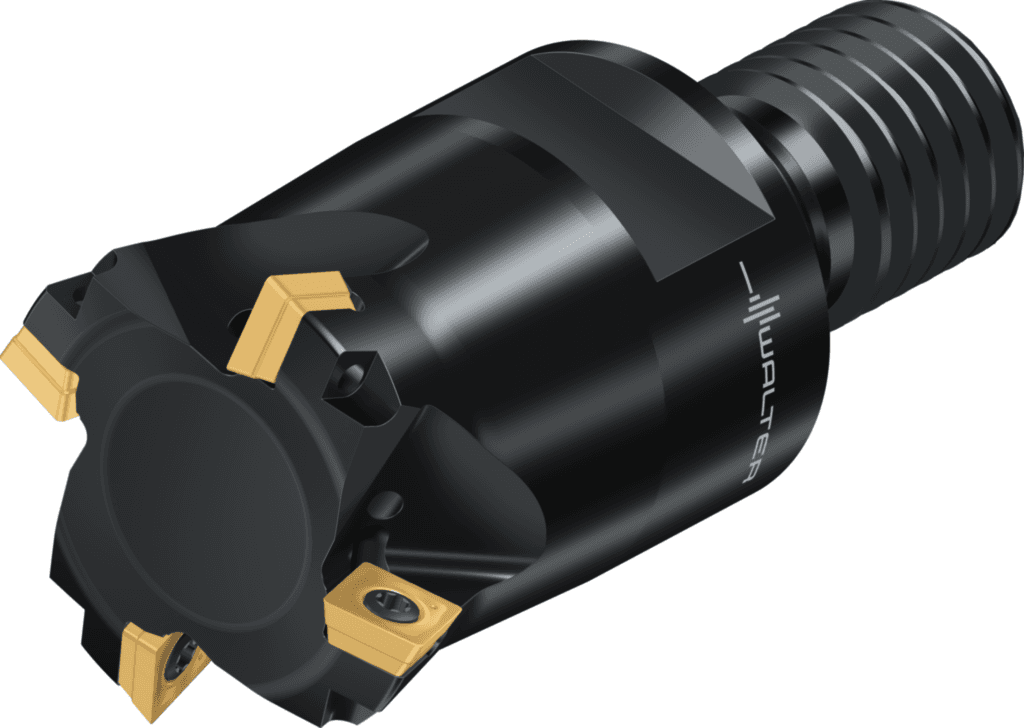

Frez High Feed

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Forma montażowa, po stronie maszyny (C12)

2

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

SAW

Wyjście środka chłodząco-smarującego (H22)

3

Długość użytkowa (l₄)

40 mm

Długość funkcjonalna (LF)

40 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-40 mm

Długość trzonka (LS)

24 mm

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Rozmiar montażowy, po stronie maszyny (C2)

160

Norma (J1)

-

Wstawić kod kształtu (SC)

S

Zastosowanie

Frezowanie

Długość wspornika (B3)

40 mm

Długość trzonka (C4)

24 mm

Średnia oprawki, po stronie maszyny (C3)

28 mm

Średnica chwytu (d₁)

28 mm

Masa (ciężar) (WT)

0,21 kg

Masa (ciężar) (D7)

0,21 kg

Pozostała ilość doszlifowania (B5)

64 mm

Pozostała ilość doszlifowania (OAL)

64 mm

Główne zastosowanie

P / K / N / M / S

Identyfikator obrazu (BLD)

2

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

4

Rozmiar montażowy, po stronie maszyny (CZCMS)

160

Długość użytkowa (LU)

40 mm

Długość użytkowa (B4)

40 mm

Liczba możliwości wykorzystania (NOI)

120

Ciężar (WT)

0,21 kg

Długość wspornika (OHX)

40 mm

Proces obróbki (J8)

FPL

Dokładność po stronie maszyny (CUBPMS)

A

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Kąt padania (E1)

15 °

Liczba części tnących (CICT)

4

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

4

Liczba efektywnych ostrzy, po stronie obwodu (F21)

4

Liczba efektywnych ostrzy, po stronie czołowej (F22)

4

Number of inserts per mounting level (F24)

4

Długość korpusu (LB)

40 mm

Kąt padania (KAPR)

15 °

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Długość krawędzi skrawającej, maks. (APMX)

1 mm

Długość krawędzi skrawającej, maks. (B2)

1 mm

Liczba płytek skrawających, pozycja A (CICT (F))

4

Liczba płytek skrawających, pozycja A (G13)

4

Liczba zębów (Z)

4

Prędkość obrotowa, maks. (RPMX)

22400 1/min

Prędkość obrotowa, maks. (D6)

22400 1/min

Kodowanie złącza, po stronie maszyny (CCMS)

SAW02A0160

Średnica ostrza 2 (DCX)

35 mm

Średnica ostrza 2 (A2)

35 mm

Kodowanie złącza, po stronie maszyny (J6)

SAW02A0160

Maks. średnica skrawania (D_a)

35 mm

Długość krawędzi skrawającej (L_c)

1 mm

Długość głowicy (B6)

40 mm

Ilość płytek skrawających (Ilość płytek skraw.)

4

Kąt frezowania wgłębnego maks. (RMPX)

2,1 °

Kąt frezowania wgłębnego maks. (E4)

2,1 °

Identyfikator obrazu (TSYC)

M4002-TC

Nazwa produktu (J22)

5144

Szerokość skrawania maks. (CWX)

5,7 mm

Głębokość zagłębienia, maks. (E5)

0,76 mm

Kodowanie złącza płytki skrawającej (J41)

WR$$SD06T2**3R*ZD**

Maksymalna promieniowa głębokość skrawania (a_r)

5,7 mm

Możliwe płytki skrawające (Typ)

SD .. 06T2 ..; SDM . 06T2ZDR

Średnica łopaty 1 (średnica nominalna) (DC)

23,4 mm

Stosunek długości średnicy (ULDR)

2,33

Średnica łopaty 1 (średnica nominalna) (A1)

23,4 mm

średnica korpusu (A3)

33,872 mm

Identyfikujący numer zamówienia (J21)

M4002-035-TC16-04-01

Średnica przewężenia (D_c)

23,4 mm

Oznaczenie narzędzia (Oznaczenie)

M4002-035-TC16-04-01
