M5008-016-A16-02-01

1 968.95 PLN

Walter

7721676

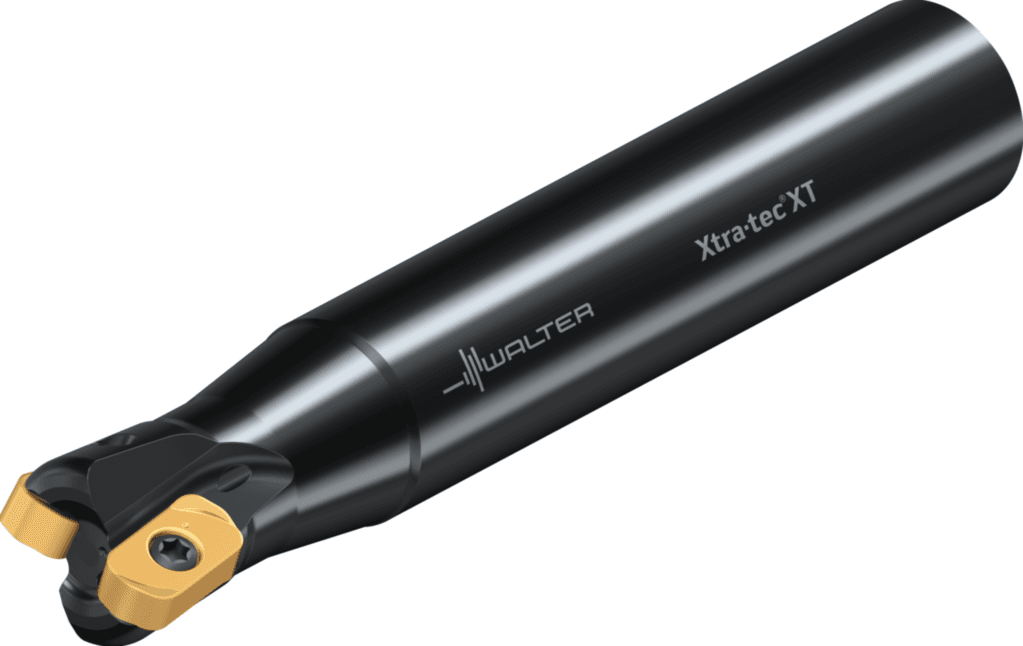

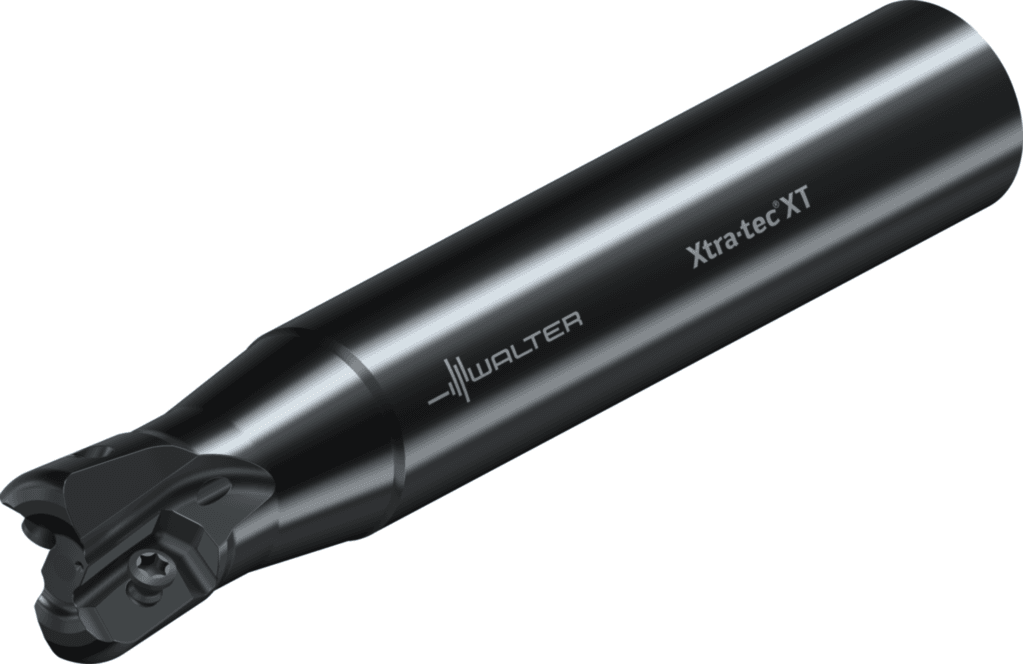

Frez High Feed

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wyjście środka chłodząco-smarującego (H22)

1

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (CXSC)

1

Jednostka akwizycji (CUB)

M

Długość trzonka (LS)

48 mm

Długość użytkowa (l₄)

30 mm

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Rozmiar montażowy, po stronie maszyny (C2)

160

Średnia oprawki, po stronie maszyny (C3)

16 mm

Norma (J1)

-

Średnica chwytu (d₁)

16 mm

Wersja oprawki, po stronie maszyny (C14)

1

Długość wspornika (B3)

30 mm

Zastosowanie

Frezowanie

Długość trzonka (C4)

48 mm

Liczba efektywnych ostrzy, po stronie obwodu (F21)

2

Liczba efektywnych ostrzy, po stronie czołowej (F22)

2

Pozostała ilość doszlifowania (B5)

100 mm

Pozostała ilość doszlifowania (OAL)

100 mm

Główne zastosowanie

P / K / H / M / S

Identyfikator obrazu (BLD)

2

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

2

Długość całkowita (l₁)

100 mm

Średnica łopaty 1 (średnica nominalna) (DC)

10 mm

Średnica przewężenia (D_c)

10 mm

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

160

Masa (ciężar) (WT)

0,138 kg

Masa (ciężar) (D7)

0,138 kg

Długość użytkowa (LU)

30 mm

Długość użytkowa (B4)

30 mm

Ilość płytek skrawających (Ilość płytek skraw.)

2

Średnica ostrza 2 (DCX)

16 mm

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

2

Ciężar (WT)

0,14 kg

Liczba zębów (Z)

2

Długość wspornika (OHX)

30 mm

Proces obróbki (J8)

FPL

Kodowanie siedziska płytowego (SSC)

8

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Kąt padania (E1)

15 °

Kąt padania (KAPR)

15 °

Liczba możliwości wykorzystania (NOI)

480

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Długość krawędzi skrawającej, maks. (APMX)

1 mm

Długość krawędzi skrawającej, maks. (B2)

1 mm

Liczba części tnących (CICT)

2

Liczba płytek skrawających, pozycja A (CICT (F))

2

Number of inserts per mounting level (F24)

2

Liczba płytek skrawających, pozycja A (G13)

2

Średnica łopaty 1 (średnica nominalna) (A1)

10 mm

Średnica ostrza 2 (A2)

16 mm

Maks. średnica skrawania (D_a)

16 mm

Długość krawędzi skrawającej (L_c)

1 mm

Długość korpusu (LB)

30 mm

Długość głowicy (B6)

30 mm

Szerokość skrawania maks. (CWX)

2,9 mm

Wstawić kod kształtu (SC)

E

Nazwa produktu (J22)

7251

Kodowanie złącza płytki skrawającej (J41)

WR$$EN08T3**3R*****

Możliwe płytki skrawające (Typ)

ENMX08T316R

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL01G1600

Kodowanie złącza, po stronie maszyny (J6)

ZYL01G1600

Maksymalna promieniowa głębokość skrawania (a_r)

2,9 mm

Kąt frezowania wgłębnego maks. (RMPX)

2,222 °

Prędkość obrotowa, maks. (RPMX)

32700 1/min

średnica korpusu (A3)

15,1 mm

Prędkość obrotowa, maks. (D6)

32700 1/min

Kąt frezowania wgłębnego maks. (E4)

2,222 °

Identyfikator obrazu (TSYC)

M5008-A-01

Identyfikujący numer zamówienia (J21)

M5008-016-A16-02-01

Oznaczenie narzędzia (Oznaczenie)

M5008-016-A16-02-01
