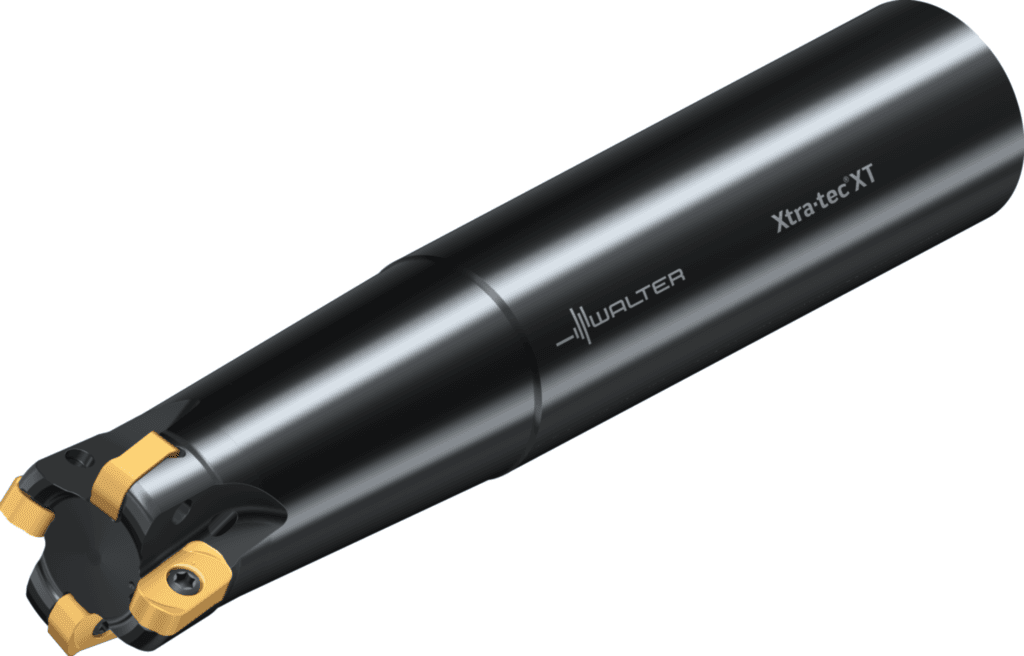

M5008.026-A26-04-01

2 453.20 PLN

Walter

7721769

Frez High Feed

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Norma (J1)

-

Zastosowanie

Frezowanie

Główne zastosowanie

P / K / H / M / S

Identyfikator obrazu (BLD)

2

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

4

Długość wspornika (B3)

25,4 mm

Wersja oprawki, po stronie maszyny (C14)

3

Długość użytkowa (l₄)

1 inch

Rozmiar montażowy, po stronie maszyny (C2)

1000

Średnia oprawki, po stronie maszyny (C3)

25,4 mm

Jednostka akwizycji (CUB)

N

Dokładność po stronie maszyny (CUBPMS)

S

Rozmiar montażowy, po stronie maszyny (CZCMS)

1000

Średnica chwytu (d₁)

1 inch

Masa (ciężar) (WT)

0,502 kg

Masa (ciężar) (D7)

0,502 kg

Ciężar (WT)

1,107 lbs

Długość użytkowa (LU)

25,4 mm

Długość użytkowa (B4)

25,4 mm

Proces obróbki (J8)

FPL

Kodowanie siedziska płytowego (SSC)

8

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Kąt padania (E1)

15 °

Liczba części tnących (CICT)

4

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

4

Liczba efektywnych ostrzy, po stronie obwodu (F21)

4

Liczba efektywnych ostrzy, po stronie czołowej (F22)

4

Number of inserts per mounting level (F24)

4

Kąt padania (KAPR)

15 °

Liczba możliwości wykorzystania (NOI)

480

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Długość krawędzi skrawającej, maks. (APMX)

1 mm

Średnica ostrza 2 (DCX)

25,4 mm

Średnica ostrza 2 (A2)

25,4 mm

Długość krawędzi skrawającej, maks. (B2)

1 mm

Długość krawędzi skrawającej (L_c)

0,039 inch

Maks. średnica skrawania (D_a)

1 inch

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL01S1000

Kodowanie złącza, po stronie maszyny (J6)

ZYL01S1000

Liczba płytek skrawających, pozycja A (CICT (F))

4

Liczba płytek skrawających, pozycja A (G13)

4

Liczba zębów (Z)

4

Średnica łopaty 1 (średnica nominalna) (DC)

19,5 mm

Średnica łopaty 1 (średnica nominalna) (A1)

19,5 mm

Pozostała ilość doszlifowania (OAL)

139,7 mm

Pozostała ilość doszlifowania (B5)

139,7 mm

Długość całkowita (l₁)

5,5 inch

Ilość płytek skrawających (Ilość płytek skraw.)

4

Szerokość skrawania maks. (CWX)

2,9 mm

Wstawić kod kształtu (SC)

E

Nazwa produktu (J22)

7251

Kodowanie złącza płytki skrawającej (J41)

WR$$EN08T3**3R*****

Maksymalna promieniowa głębokość skrawania (a_r)

0,114 inch

Możliwe płytki skrawające (Typ)

ENMX08T316R

Długość korpusu (LB)

25,4 mm

Kąt frezowania wgłębnego maks. (RMPX)

1,062 °

Prędkość obrotowa, maks. (RPMX)

25900 1/min

Identyfikator obrazu (TSYC)

M5008-A-01-INCH

średnica korpusu (A3)

23,54 mm

Prędkość obrotowa, maks. (D6)

25900 1/min

Kąt frezowania wgłębnego maks. (E4)

1,062 °

Głębokość zagłębienia, maks. (E5)

0,25 mm

Średnica przewężenia (D_c)

0,768 inch

Długość wspornika (OHX)

25,4 mm

Długość głowicy (B6)

25,4 mm

Identyfikujący numer zamówienia (J21)

M5008.026-A26-04-01

Oznaczenie narzędzia (Oznaczenie)

M5008.026-A26-04-01
