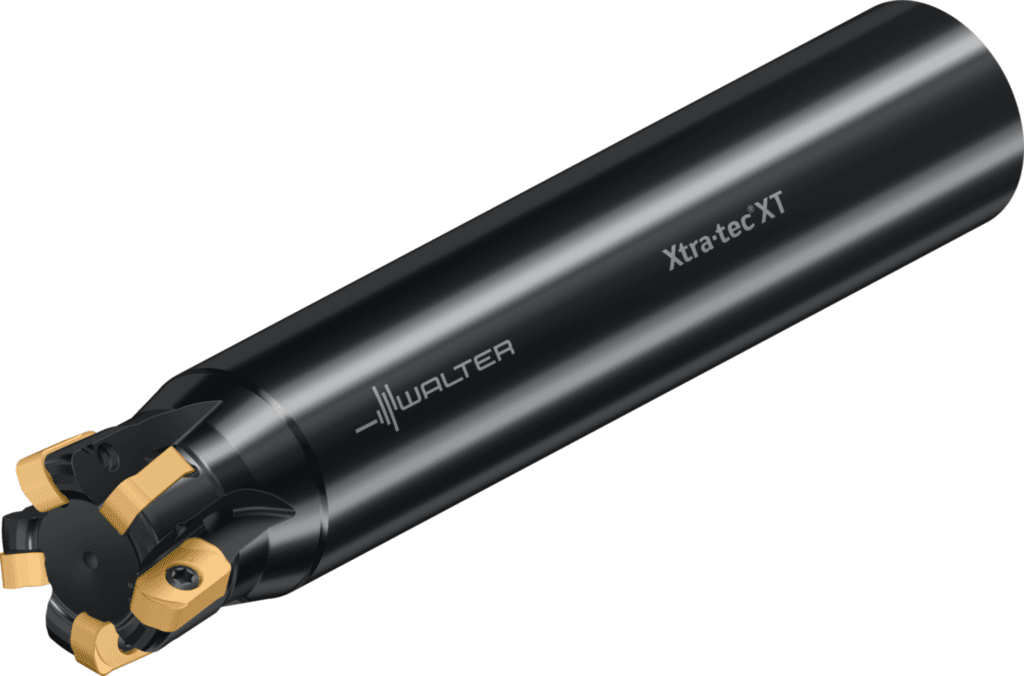

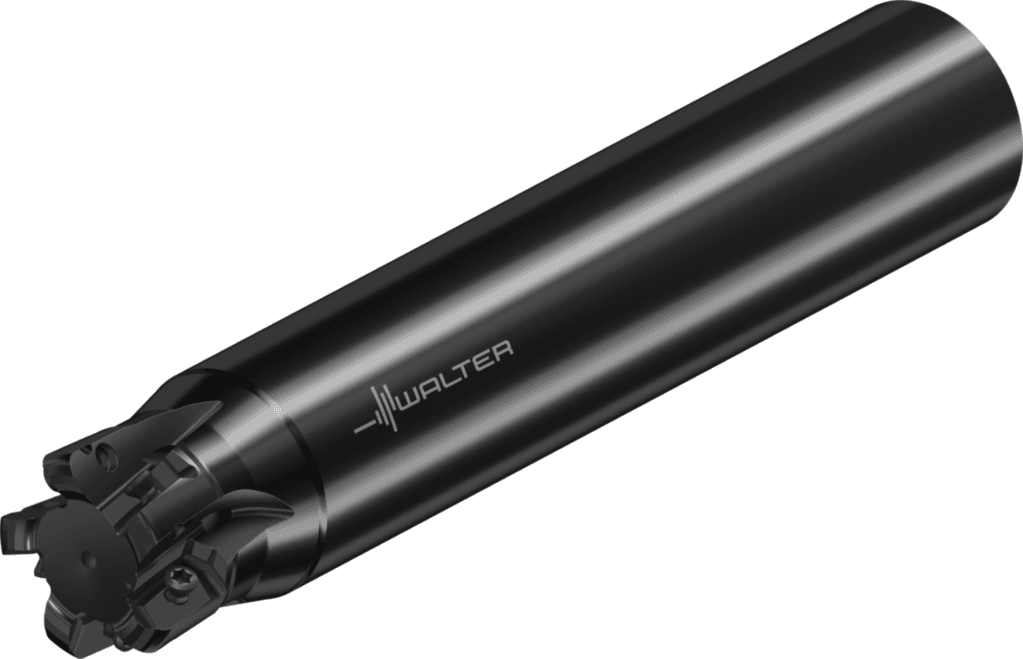

M5008.026-A26-05-01

2 570.27 PLN

Walter

7721770

Frez High Feed

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Norma (J1)

-

Zastosowanie

Frezowanie

Główne zastosowanie

P / K / H / M / S

Identyfikator obrazu (BLD)

2

Długość wspornika (B3)

25,4 mm

Wersja oprawki, po stronie maszyny (C14)

3

Długość użytkowa (l₄)

1 inch

Rozmiar montażowy, po stronie maszyny (C2)

1000

Średnia oprawki, po stronie maszyny (C3)

25,4 mm

Jednostka akwizycji (CUB)

N

Dokładność po stronie maszyny (CUBPMS)

S

Rozmiar montażowy, po stronie maszyny (CZCMS)

1000

Średnica chwytu (d₁)

1 inch

Liczba części tnących (CICT)

5

Długość użytkowa (LU)

25,4 mm

Długość użytkowa (B4)

25,4 mm

Proces obróbki (J8)

FPL

Kodowanie siedziska płytowego (SSC)

8

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Kąt padania (E1)

15 °

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

5

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

5

Liczba efektywnych ostrzy, po stronie obwodu (F21)

5

Liczba efektywnych ostrzy, po stronie czołowej (F22)

5

Number of inserts per mounting level (F24)

5

Liczba płytek skrawających, pozycja A (CICT (F))

5

Liczba płytek skrawających, pozycja A (G13)

5

Liczba zębów (Z)

5

Ilość płytek skrawających (Ilość płytek skraw.)

5

Kąt padania (KAPR)

15 °

Liczba możliwości wykorzystania (NOI)

480

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Długość krawędzi skrawającej, maks. (APMX)

1 mm

Średnica ostrza 2 (DCX)

25,4 mm

Średnica ostrza 2 (A2)

25,4 mm

Długość krawędzi skrawającej, maks. (B2)

1 mm

Długość krawędzi skrawającej (L_c)

0,039 inch

Maks. średnica skrawania (D_a)

1 inch

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL01S1000

Kodowanie złącza, po stronie maszyny (J6)

ZYL01S1000

Średnica łopaty 1 (średnica nominalna) (DC)

19,5 mm

Średnica łopaty 1 (średnica nominalna) (A1)

19,5 mm

Pozostała ilość doszlifowania (OAL)

139,7 mm

Pozostała ilość doszlifowania (B5)

139,7 mm

Długość całkowita (l₁)

5,5 inch

Stosunek długości średnicy (ULDR)

2,15

Szerokość skrawania maks. (CWX)

2,9 mm

Wstawić kod kształtu (SC)

E

Nazwa produktu (J22)

7251

Kodowanie złącza płytki skrawającej (J41)

WR$$EN08T3**3R*****

Maksymalna promieniowa głębokość skrawania (a_r)

0,114 inch

Możliwe płytki skrawające (Typ)

ENMX08T316R

Masa (ciężar) (WT)

0,497 kg

Masa (ciężar) (D7)

0,497 kg

Długość korpusu (LB)

25,4 mm

Kąt frezowania wgłębnego maks. (RMPX)

1,062 °

Prędkość obrotowa, maks. (RPMX)

25900 1/min

Identyfikator obrazu (TSYC)

M5008-A-01-INCH

średnica korpusu (A3)

23,54 mm

Prędkość obrotowa, maks. (D6)

25900 1/min

Kąt frezowania wgłębnego maks. (E4)

1,062 °

Głębokość zagłębienia, maks. (E5)

0,25 mm

Średnica przewężenia (D_c)

0,768 inch

Długość wspornika (OHX)

25,4 mm

Długość głowicy (B6)

25,4 mm

Identyfikujący numer zamówienia (J21)

M5008.026-A26-05-01

Oznaczenie narzędzia (Oznaczenie)

M5008.026-A26-05-01

Ciężar (WT)

1,096 lbs
