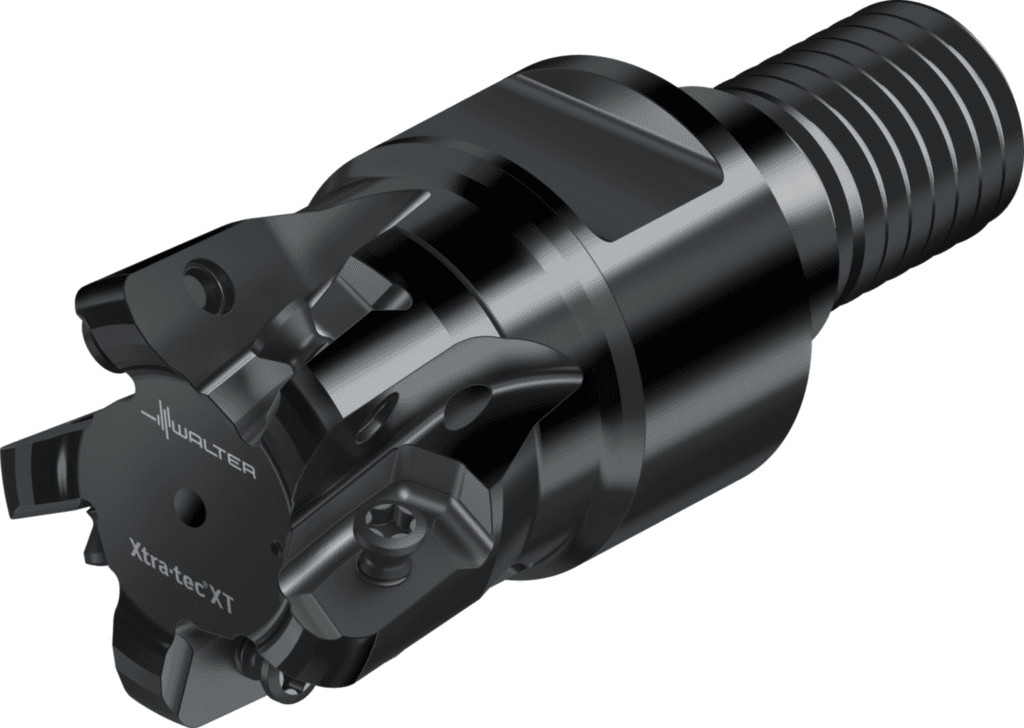

M5008.026-T22-05-01

2 570.27 PLN

Walter

7721801

Frez High Feed

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

SAW

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

220

Dokładność po stronie maszyny (CUBPMS)

C

Rozmiar montażowy, po stronie maszyny (CZCMS)

220

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Norma (J1)

-

Zastosowanie

Frezowanie

Długość wspornika (B3)

35 mm

Średnia oprawki, po stronie maszyny (C3)

22 mm

Główne zastosowanie

P / K / H / M / S

Identyfikator obrazu (BLD)

2

Długość użytkowa (LU)

35 mm

Długość użytkowa (B4)

35 mm

Masa (ciężar) (WT)

0,099 kg

Masa (ciężar) (D7)

0,099 kg

Pozostała ilość doszlifowania (OAL)

58 mm

Pozostała ilość doszlifowania (B5)

58 mm

Liczba części tnących (CICT)

5

Długość wspornika (OHX)

35 mm

Proces obróbki (J8)

FPL

Kodowanie siedziska płytowego (SSC)

8

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Kąt padania (E1)

15 °

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

5

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

5

Liczba efektywnych ostrzy, po stronie obwodu (F21)

5

Liczba efektywnych ostrzy, po stronie czołowej (F22)

5

Number of inserts per mounting level (F24)

5

Liczba płytek skrawających, pozycja A (CICT (F))

5

Liczba płytek skrawających, pozycja A (G13)

5

Liczba zębów (Z)

5

Ilość płytek skrawających (Ilość płytek skraw.)

5

Kąt padania (KAPR)

15 °

Liczba możliwości wykorzystania (NOI)

480

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Długość krawędzi skrawającej, maks. (APMX)

1 mm

Średnica ostrza 2 (DCX)

25,4 mm

Średnica ostrza 2 (A2)

25,4 mm

Długość krawędzi skrawającej, maks. (B2)

1 mm

Długość krawędzi skrawającej (L_c)

0,039 inch

Maks. średnica skrawania (D_a)

1 inch

Kodowanie złącza, po stronie maszyny (CCMS)

SAW01C0220

Kodowanie złącza, po stronie maszyny (J6)

SAW01C0220

Średnica chwytu (d₁)

0,866 inch

Długość użytkowa (l₄)

1,378 inch

Długość korpusu (LB)

35 mm

Długość głowicy (B6)

35 mm

Średnica łopaty 1 (średnica nominalna) (DC)

19,5 mm

Średnica łopaty 1 (średnica nominalna) (A1)

19,5 mm

Stosunek długości średnicy (ULDR)

2,15

Szerokość skrawania maks. (CWX)

2,9 mm

Wstawić kod kształtu (SC)

E

Nazwa produktu (J22)

7251

Kodowanie złącza płytki skrawającej (J41)

WR$$EN08T3**3R*****

Maksymalna promieniowa głębokość skrawania (a_r)

0,114 inch

Możliwe płytki skrawające (Typ)

ENMX08T316R

Ciężar (WT)

0,218 lbs

Kąt frezowania wgłębnego maks. (RMPX)

1,062 °

Prędkość obrotowa, maks. (RPMX)

25900 1/min

Prędkość obrotowa, maks. (D6)

25900 1/min

Kąt frezowania wgłębnego maks. (E4)

1,062 °

Średnica przewężenia (D_c)

0,768 inch

Identyfikator obrazu (TSYC)

M5008-T-01-INCH

średnica korpusu (A3)

24,13 mm

Identyfikujący numer zamówienia (J21)

M5008.026-T22-05-01

Oznaczenie narzędzia (Oznaczenie)

M5008.026-T22-05-01
