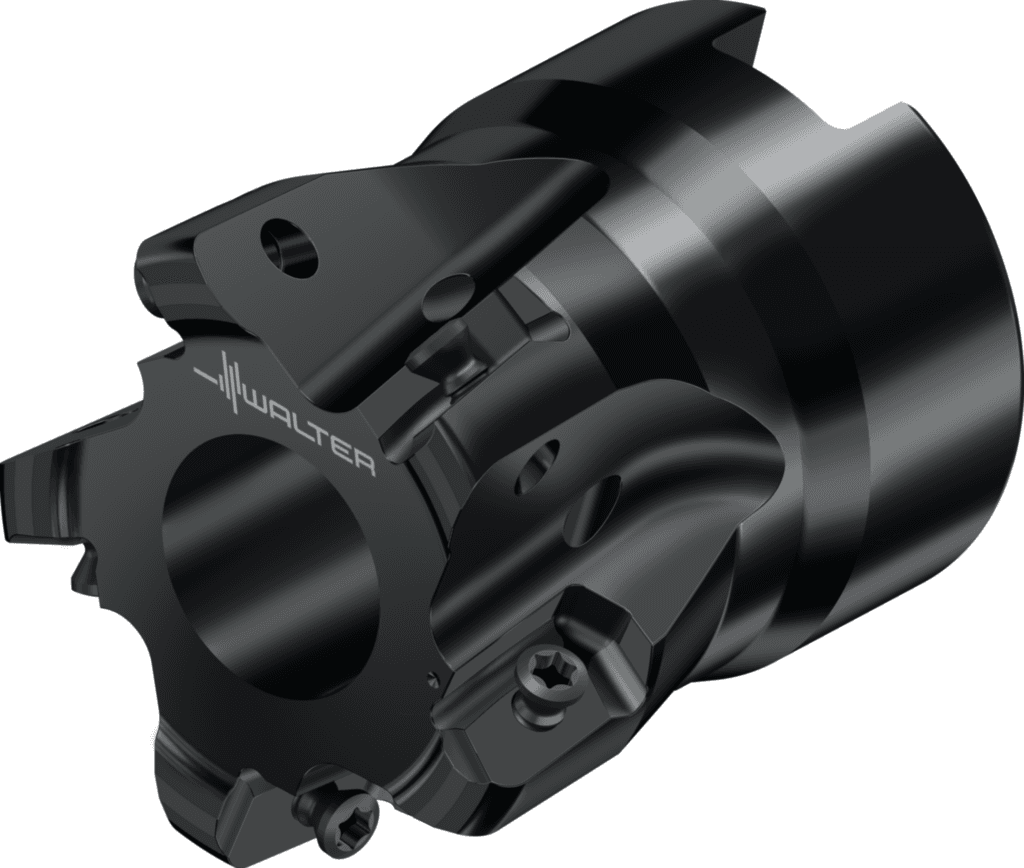

M5008-035-B16-05-01

2 580.91 PLN

Walter

7721726

Frez High Feed

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Długość funkcjonalna (B71)

40 mm

Długość użytkowa (l₄)

40 mm

Jednostka akwizycji (CUB)

M

Długość funkcjonalna (LF)

40 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-40 mm

Wyjście środka chłodząco-smarującego (CXSC)

3

Identyfikator obrazu (BLD)

1

Rozmiar montażowy, po stronie maszyny (C2)

160

Średnia oprawki, po stronie maszyny (C3)

16 mm

Norma (J1)

-

Średnica chwytu (d₁)

16 mm

Wersja oprawki, po stronie maszyny (C14)

1

Zastosowanie

Frezowanie

Główne zastosowanie

P / K / H / M / S

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

160

Pozostała ilość doszlifowania (OAL)

40 mm

Pozostała ilość doszlifowania (B5)

40 mm

Masa (ciężar) (WT)

0,145 kg

Masa (ciężar) (D7)

0,145 kg

Liczba części tnących (CICT)

5

Ciężar (WT)

0,14 kg

Prędkość obrotowa, maks. (RPMX)

22100 1/min

Prędkość obrotowa, maks. (D6)

22100 1/min

Długość wspornika (OHX)

40 mm

Proces obróbki (J8)

FPL

Kodowanie siedziska płytowego (SSC)

8

średnica korpusu (BD)

mm

Strona maszyny typu forma (FMT)

INT

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Typ montażu, po stronie maszyny (C11)

FDA

Forma montażowa, po stronie maszyny (C12)

12

Kąt padania (E1)

15 °

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

5

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

5

Liczba efektywnych ostrzy, po stronie obwodu (F21)

5

Liczba efektywnych ostrzy, po stronie czołowej (F22)

5

Number of inserts per mounting level (F24)

5

Głębokość zagłębienia, maks. (E5)

0,9 mm

Liczba płytek skrawających, pozycja A (CICT (F))

5

Długość korpusu (LB)

40 mm

Liczba płytek skrawających, pozycja A (G13)

5

Liczba zębów (Z)

5

Ilość płytek skrawających (Ilość płytek skraw.)

5

Kąt padania (KAPR)

15 °

Liczba możliwości wykorzystania (NOI)

480

Długość krawędzi skrawającej, maks. (APMX)

1 mm

Głębokość skrawania (B2)

1 mm

Kodowanie złącza, po stronie maszyny (CCMS)

FDA12G1600

Kodowanie złącza, po stronie maszyny (J6)

FDA12G1600

Średnica ostrza 2 (DCX)

35 mm

Średnica ostrza 2 (A2)

35 mm

Maks. średnica skrawania (D_a)

35 mm

Długość krawędzi skrawającej (L_c)

1 mm

Szerokość skrawania maks. (CWX)

2,9 mm

Wstawić kod kształtu (SC)

E

Nazwa produktu (J22)

7251

Kodowanie złącza płytki skrawającej (J41)

WR$$EN08T3**3R*****

Możliwe płytki skrawające (Typ)

ENMX08T316R

Stosunek długości średnicy (ULDR)

1,97

Głębokość drążenia, otwór ustalający (B6)

13 mm

Średnica drążenia, otwór ustalający (A5)

13,2 mm

Średnica łopaty 1 (średnica nominalna) (DC)

29,1 mm

Kąt frezowania wgłębnego maks. (RMPX)

0,69 °

Średnica łopaty 1 (średnica nominalna) (A1)

29,1 mm

średnica korpusu (A3)

33,57 mm

Kąt frezowania wgłębnego maks. (E4)

0,69 °

Maksymalna promieniowa głębokość skrawania (a_r)

2,9 mm

Średnica przewężenia (D_c)

29,1 mm

Identyfikator obrazu (TSYC)

M5008-B1-01

Średnica piasty (A4)

30 mm

Identyfikujący numer zamówienia (J21)

M5008-035-B16-05-01

Oznaczenie narzędzia (Oznaczenie)

M5008-035-B16-05-01
