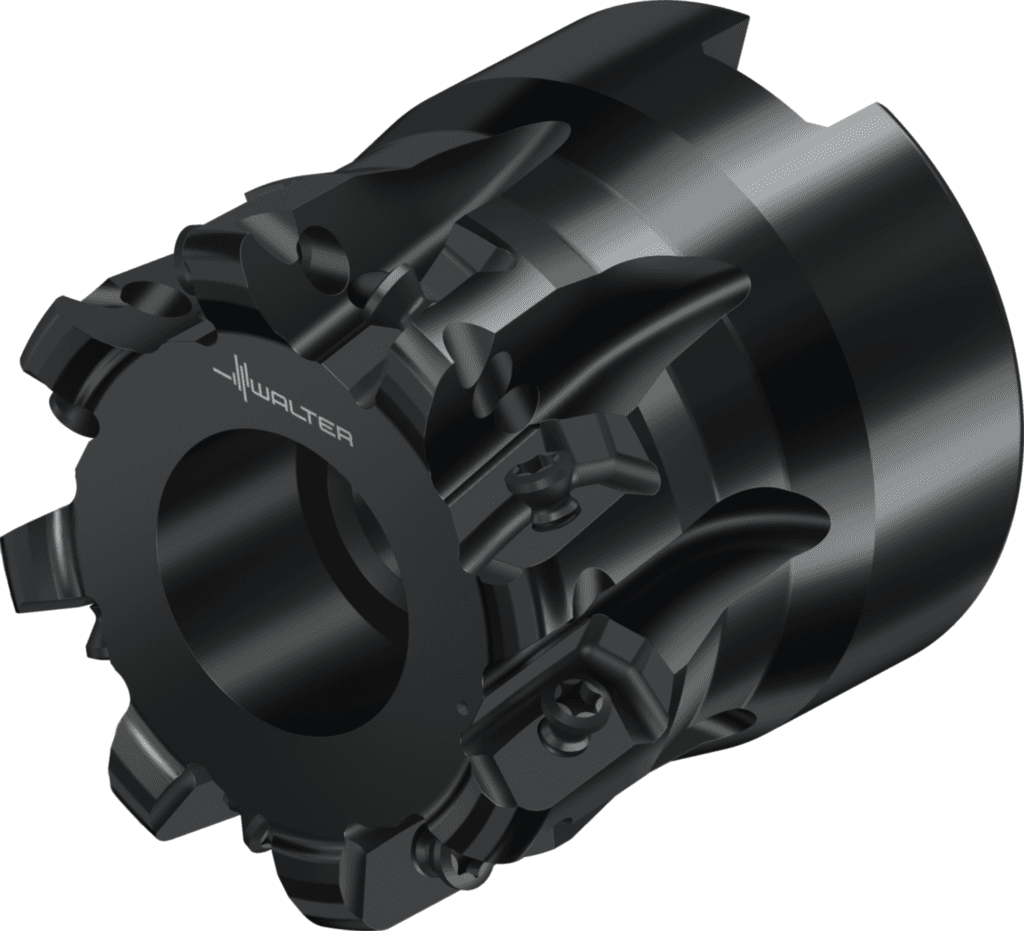

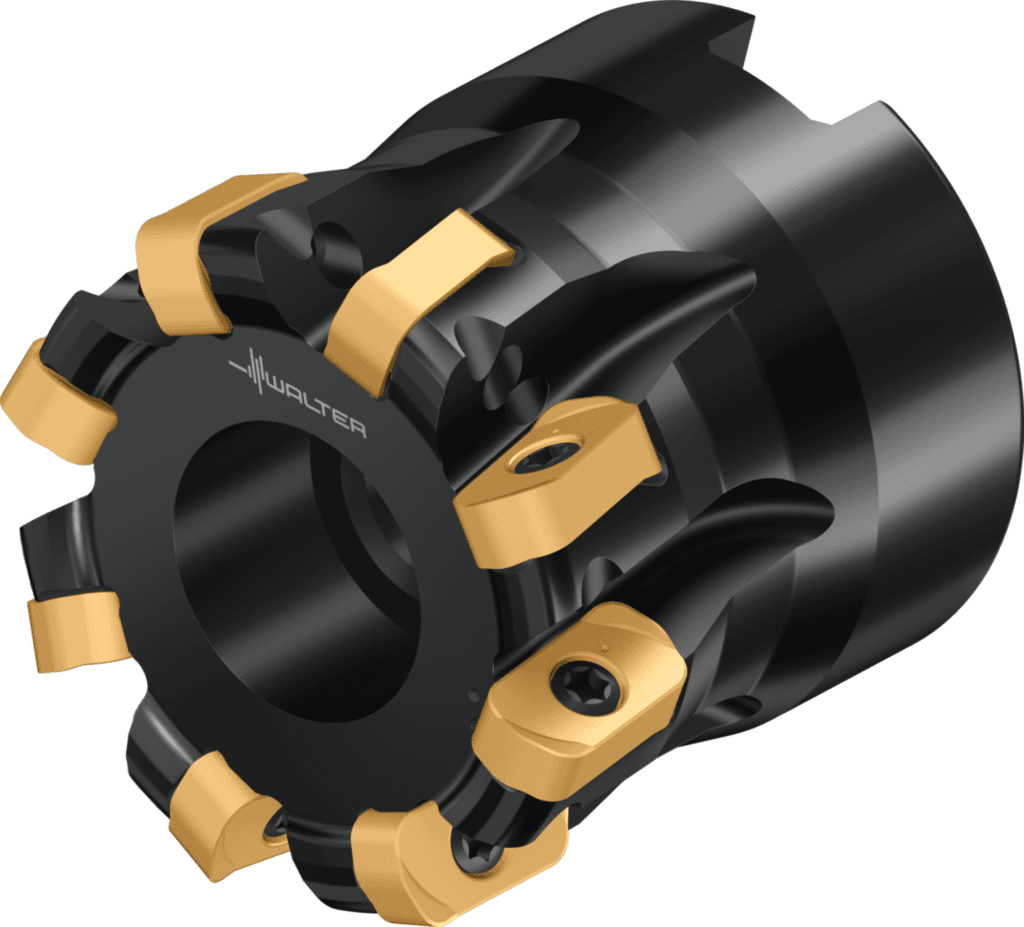

M5008.038-B19-08-01

3 086.45 PLN

Walter

7721772

Frez High Feed

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Identyfikator obrazu (BLD)

1

Zastosowanie

Frezowanie

Główne zastosowanie

P / K / H / M / S

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

8

Masa (ciężar) (WT)

0,174 kg

Masa (ciężar) (D7)

0,174 kg

Wersja oprawki, po stronie maszyny (C14)

3

Rozmiar montażowy, po stronie maszyny (C2)

750

Średnia oprawki, po stronie maszyny (C3)

19,05 mm

Pozostała ilość doszlifowania (OAL)

38,1 mm

Pozostała ilość doszlifowania (B5)

38,1 mm

Jednostka akwizycji (CUB)

N

Dokładność po stronie maszyny (CUBPMS)

R

Rozmiar montażowy, po stronie maszyny (CZCMS)

750

Średnica chwytu (d₁)

0,75 inch

Ciężar (WT)

0,384 lbs

Proces obróbki (J8)

FPL

Kodowanie siedziska płytowego (SSC)

8

średnica korpusu (BD)

mm

Strona maszyny typu forma (FMT)

INT

Średnica drążenia, otwór ustalający (A5)

0 mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Liczba części tnących (CICT)

8

Liczba płytek skrawających, pozycja A (CICT (F))

8

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

8

Typ montażu, po stronie maszyny (C11)

FDA

Liczba efektywnych ostrzy, po stronie obwodu (F21)

8

Liczba efektywnych ostrzy, po stronie czołowej (F22)

8

Number of inserts per mounting level (F24)

8

Liczba płytek skrawających, pozycja A (G13)

8

Forma montażowa, po stronie maszyny (C12)

12

Norma (J1)

ISO6462

Oznaczenie kształtu, numer normy (J11)

A

Kąt padania (E1)

15 °

Głębokość drążenia, otwór ustalający (B6)

12 mm

Średnica ostrza 2 (DCX)

38,1 mm

Kąt padania (KAPR)

15 °

Liczba możliwości wykorzystania (NOI)

480

Średnica ostrza 2 (A2)

38,1 mm

Maks. średnica skrawania (D_a)

1,5 inch

Długość krawędzi skrawającej, maks. (APMX)

1 mm

Długość krawędzi skrawającej (L_c)

0,039 inch

Głębokość skrawania (B2)

1 mm

Stosunek długości średnicy (ULDR)

1,92

Głębokość zagłębienia, maks. (E5)

0,8 mm

Liczba zębów (Z)

8

Długość użytkowa (l₄)

1,5 inch

Długość wspornika (OHX)

38,1 mm

Ilość płytek skrawających (Ilość płytek skraw.)

8

Kodowanie złącza, po stronie maszyny (CCMS)

FDA12R7500

Długość korpusu (LB)

38,1 mm

Długość funkcjonalna (LF)

38,1 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-38,1 mm

Długość funkcjonalna (B71)

38,1 mm

Kodowanie złącza, po stronie maszyny (J6)

FDA12R7500

Szerokość skrawania maks. (CWX)

2,9 mm

Wstawić kod kształtu (SC)

E

Identyfikator obrazu (TSYC)

M5008-B1-01-INCH

Nazwa produktu (J22)

7251

Kodowanie złącza płytki skrawającej (J41)

WR$$EN08T3**3R*****

Maksymalna promieniowa głębokość skrawania (a_r)

0,114 inch

Możliwe płytki skrawające (Typ)

ENMX08T316R

Średnica piasty (A4)

35 mm

Średnica łopaty 1 (średnica nominalna) (DC)

32,2 mm

Kąt frezowania wgłębnego maks. (RMPX)

0,62 °

Prędkość obrotowa, maks. (RPMX)

21200 1/min

Średnica łopaty 1 (średnica nominalna) (A1)

32,2 mm

średnica korpusu (A3)

36,64 mm

Prędkość obrotowa, maks. (D6)

21200 1/min

Kąt frezowania wgłębnego maks. (E4)

0,62 °

Średnica przewężenia (D_c)

1,268 inch

Identyfikujący numer zamówienia (J21)

M5008.038-B19-08-01

Oznaczenie narzędzia (Oznaczenie)

M5008.038-B19-08-01
