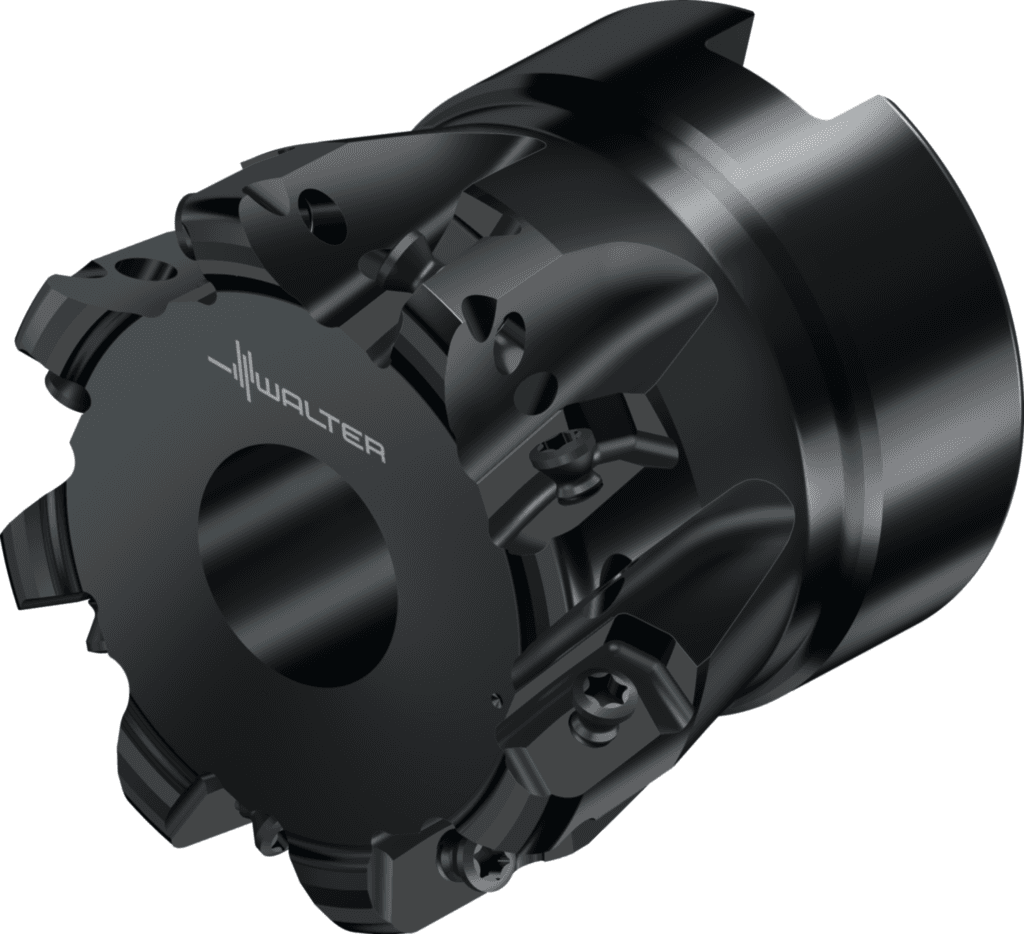

M5008-042-B16-08-01

3 086.45 PLN

Walter

7721731

Frez High Feed

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Długość funkcjonalna (B71)

40 mm

Długość użytkowa (l₄)

40 mm

Jednostka akwizycji (CUB)

M

Długość funkcjonalna (LF)

40 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-40 mm

Wyjście środka chłodząco-smarującego (CXSC)

3

Identyfikator obrazu (BLD)

1

Rozmiar montażowy, po stronie maszyny (C2)

160

Średnia oprawki, po stronie maszyny (C3)

16 mm

Norma (J1)

-

Średnica chwytu (d₁)

16 mm

Wersja oprawki, po stronie maszyny (C14)

1

Zastosowanie

Frezowanie

Główne zastosowanie

P / K / H / M / S

Dokładność po stronie maszyny (CUBPMS)

G

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

8

Rozmiar montażowy, po stronie maszyny (CZCMS)

160

Pozostała ilość doszlifowania (OAL)

40 mm

Pozostała ilość doszlifowania (B5)

40 mm

Prędkość obrotowa, maks. (RPMX)

20200 1/min

Prędkość obrotowa, maks. (D6)

20200 1/min

Długość wspornika (OHX)

40 mm

Ciężar (WT)

0,23 kg

Masa (ciężar) (WT)

0,227 kg

Masa (ciężar) (D7)

0,227 kg

Proces obróbki (J8)

FPL

Kodowanie siedziska płytowego (SSC)

8

średnica korpusu (BD)

mm

Strona maszyny typu forma (FMT)

INT

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Liczba części tnących (CICT)

8

Liczba płytek skrawających, pozycja A (CICT (F))

8

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

8

Typ montażu, po stronie maszyny (C11)

FDA

Liczba efektywnych ostrzy, po stronie obwodu (F21)

8

Liczba efektywnych ostrzy, po stronie czołowej (F22)

8

Number of inserts per mounting level (F24)

8

Liczba płytek skrawających, pozycja A (G13)

8

Forma montażowa, po stronie maszyny (C12)

12

Kąt padania (E1)

15 °

Głębokość zagłębienia, maks. (E5)

0,9 mm

Długość korpusu (LB)

40 mm

Kąt padania (KAPR)

15 °

Liczba możliwości wykorzystania (NOI)

480

Długość krawędzi skrawającej, maks. (APMX)

1 mm

Głębokość skrawania (B2)

1 mm

Kodowanie złącza, po stronie maszyny (CCMS)

FDA12G1600

Kodowanie złącza, po stronie maszyny (J6)

FDA12G1600

Liczba zębów (Z)

8

Długość krawędzi skrawającej (L_c)

1 mm

Ilość płytek skrawających (Ilość płytek skraw.)

8

Szerokość skrawania maks. (CWX)

2,9 mm

Wstawić kod kształtu (SC)

E

Nazwa produktu (J22)

7251

Kodowanie złącza płytki skrawającej (J41)

WR$$EN08T3**3R*****

Możliwe płytki skrawające (Typ)

ENMX08T316R

Średnica piasty (A4)

35 mm

Stosunek długości średnicy (ULDR)

1,85

Głębokość drążenia, otwór ustalający (B6)

13 mm

Średnica drążenia, otwór ustalający (A5)

13,2 mm

Maksymalna promieniowa głębokość skrawania (a_r)

2,9 mm

Średnica łopaty 1 (średnica nominalna) (DC)

36,1 mm

Średnica ostrza 2 (DCX)

42 mm

Kąt frezowania wgłębnego maks. (RMPX)

0,534 °

Średnica łopaty 1 (średnica nominalna) (A1)

36,1 mm

Średnica ostrza 2 (A2)

42 mm

Kąt frezowania wgłębnego maks. (E4)

0,534 °

Średnica przewężenia (D_c)

36,1 mm

Maks. średnica skrawania (D_a)

42 mm

Identyfikator obrazu (TSYC)

M5008-B1-01

średnica korpusu (A3)

40,62 mm

Identyfikujący numer zamówienia (J21)

M5008-042-B16-08-01

Oznaczenie narzędzia (Oznaczenie)

M5008-042-B16-08-01
