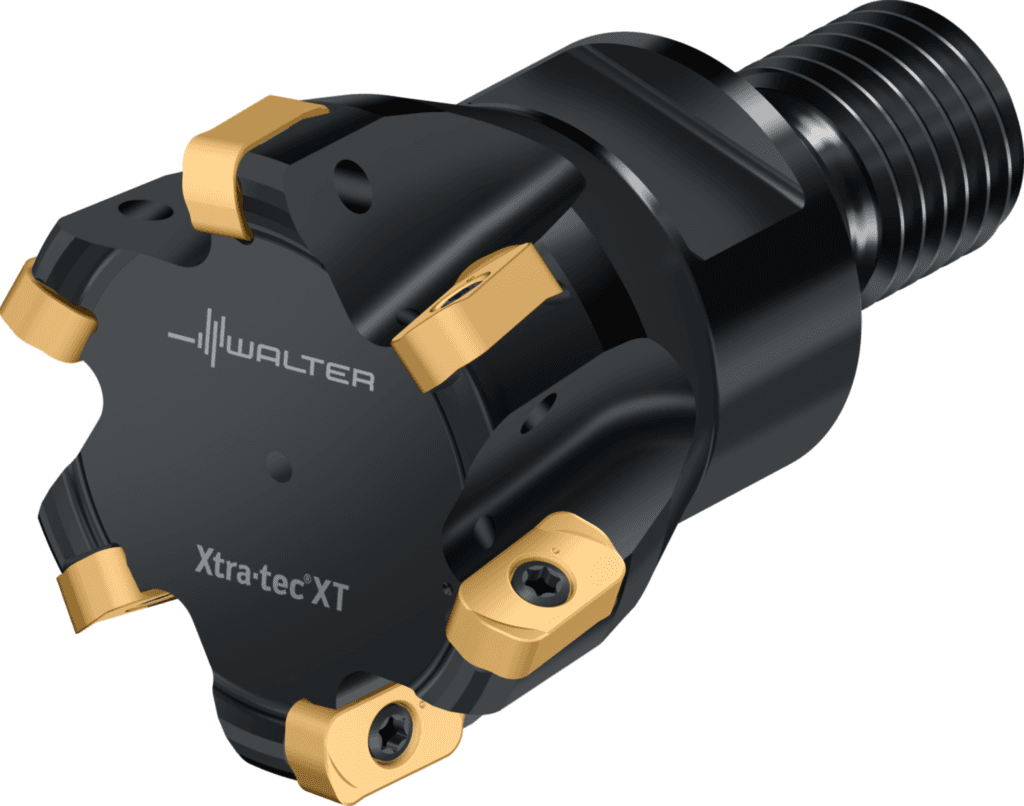

M5008-042-TC16-06-01

2 836.34 PLN

Walter

8131075

Frez High Feed

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Forma montażowa, po stronie maszyny (C12)

2

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

SAW

Wyjście środka chłodząco-smarującego (H22)

3

Długość użytkowa (l₄)

40 mm

Długość trzonka (LS)

24 mm

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Rozmiar montażowy, po stronie maszyny (C2)

160

Norma (J1)

-

Zastosowanie

Frezowanie

Długość wspornika (B3)

40 mm

Długość trzonka (C4)

24 mm

Średnia oprawki, po stronie maszyny (C3)

28 mm

Średnica chwytu (d₁)

28 mm

Pozostała ilość doszlifowania (B5)

64 mm

Pozostała ilość doszlifowania (OAL)

64 mm

Główne zastosowanie

P / K / H / M / S

Identyfikator obrazu (BLD)

2

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

6

Rozmiar montażowy, po stronie maszyny (CZCMS)

160

Liczba zębów (Z)

6

Długość użytkowa (LU)

40 mm

Długość użytkowa (B4)

40 mm

Prędkość obrotowa, maks. (RPMX)

20200 1/min

Prędkość obrotowa, maks. (D6)

20200 1/min

Długość wspornika (OHX)

40 mm

Ciężar (WT)

0,27 kg

Masa (ciężar) (WT)

0,266 kg

Masa (ciężar) (D7)

0,266 kg

Proces obróbki (J8)

FPL

Dokładność po stronie maszyny (CUBPMS)

A

Kodowanie siedziska płytowego (SSC)

8

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Liczba części tnących (CICT)

6

Liczba płytek skrawających, pozycja A (CICT (F))

6

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

6

Liczba efektywnych ostrzy, po stronie obwodu (F21)

6

Liczba efektywnych ostrzy, po stronie czołowej (F22)

6

Number of inserts per mounting level (F24)

6

Liczba płytek skrawających, pozycja A (G13)

6

Ilość płytek skrawających (Ilość płytek skraw.)

6

Kąt padania (E1)

15 °

Długość korpusu (LB)

40 mm

Kąt padania (KAPR)

15 °

Liczba możliwości wykorzystania (NOI)

480

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Długość krawędzi skrawającej, maks. (APMX)

1 mm

Długość krawędzi skrawającej, maks. (B2)

1 mm

Kodowanie złącza, po stronie maszyny (CCMS)

SAW02A0160

Kodowanie złącza, po stronie maszyny (J6)

SAW02A0160

Długość krawędzi skrawającej (L_c)

1 mm

Długość głowicy (B6)

40 mm

Szerokość skrawania maks. (CWX)

2,9 mm

Wstawić kod kształtu (SC)

E

Nazwa produktu (J22)

7251

Kodowanie złącza płytki skrawającej (J41)

WR$$EN08T3**3R*****

Możliwe płytki skrawające (Typ)

ENMX08T316R

Identyfikator obrazu (TSYC)

M5008-TC-01

Maksymalna promieniowa głębokość skrawania (a_r)

2,9 mm

Średnica łopaty 1 (średnica nominalna) (DC)

36,1 mm

Średnica ostrza 2 (DCX)

42 mm

Kąt frezowania wgłębnego maks. (RMPX)

0,534 °

Średnica łopaty 1 (średnica nominalna) (A1)

36,1 mm

Średnica ostrza 2 (A2)

42 mm

Kąt frezowania wgłębnego maks. (E4)

0,534 °

Średnica przewężenia (D_c)

36,1 mm

Maks. średnica skrawania (D_a)

42 mm

Stosunek długości średnicy (ULDR)

1,95

średnica korpusu (A3)

40,03 mm

Identyfikujący numer zamówienia (J21)

M5008-042-TC16-06-01

Oznaczenie narzędzia (Oznaczenie)

M5008-042-TC16-06-01
