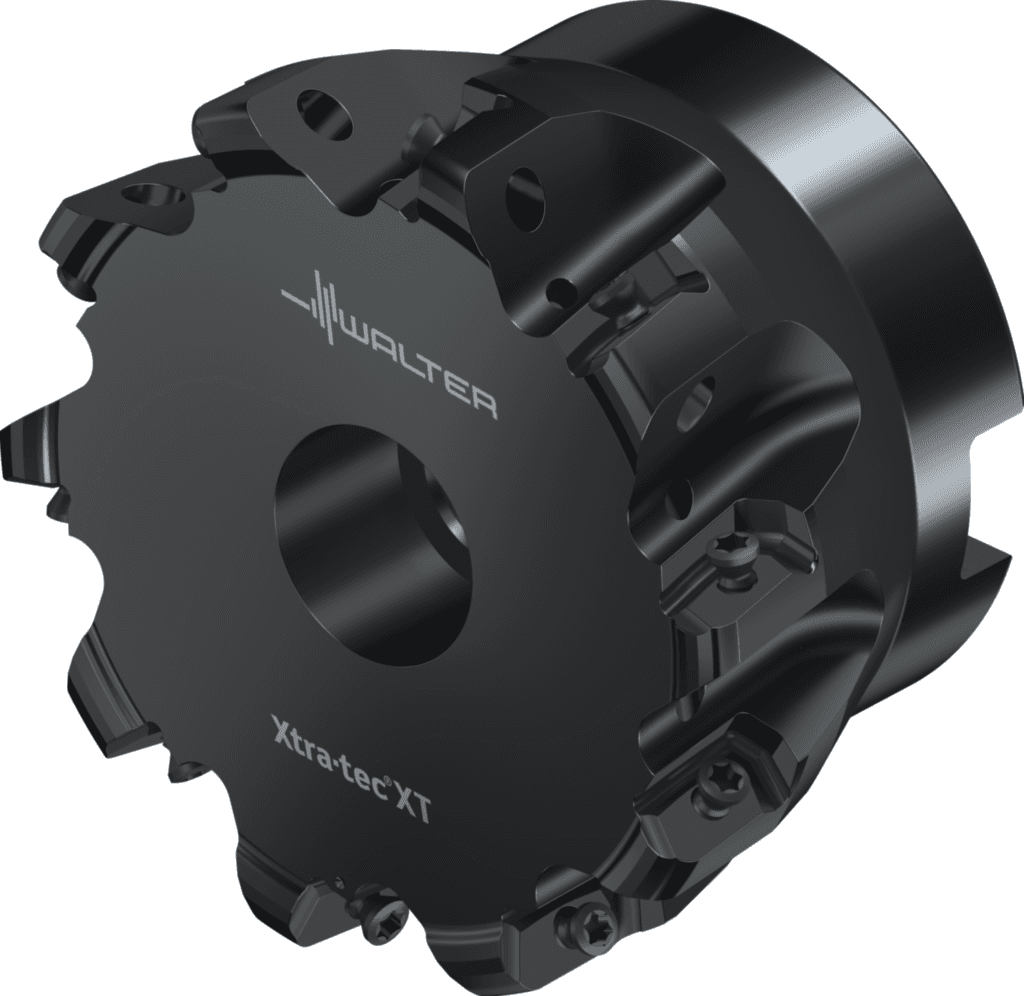

M5008-063-B22-10-01

4 496.65 PLN

Walter

7721737

Frez High Feed

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

220

Długość funkcjonalna (B71)

40 mm

Długość użytkowa (l₄)

40 mm

Jednostka akwizycji (CUB)

M

Długość funkcjonalna (LF)

40 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-40 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

220

Wyjście środka chłodząco-smarującego (CXSC)

3

Identyfikator obrazu (BLD)

1

Norma (J1)

-

Wersja oprawki, po stronie maszyny (C14)

1

Zastosowanie

Frezowanie

Średnia oprawki, po stronie maszyny (C3)

22 mm

Średnica chwytu (d₁)

22 mm

Główne zastosowanie

P / K / H / M / S

Dokładność po stronie maszyny (CUBPMS)

G

Pozostała ilość doszlifowania (OAL)

40 mm

Pozostała ilość doszlifowania (B5)

40 mm

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

10

Średnica ostrza 2 (DCX)

63 mm

Ciężar (WT)

0,51 kg

Długość wspornika (OHX)

40 mm

Proces obróbki (J8)

FPL

Kodowanie siedziska płytowego (SSC)

8

średnica korpusu (BD)

mm

Strona maszyny typu forma (FMT)

INT

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Liczba części tnących (CICT)

10

Liczba płytek skrawających, pozycja A (CICT (F))

10

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

10

Liczba efektywnych ostrzy, po stronie obwodu (F21)

10

Liczba efektywnych ostrzy, po stronie czołowej (F22)

10

Number of inserts per mounting level (F24)

10

Liczba płytek skrawających, pozycja A (G13)

10

Typ montażu, po stronie maszyny (C11)

FDA

Forma montażowa, po stronie maszyny (C12)

12

Kąt padania (E1)

15 °

Średnica piasty (A4)

48 mm

Głębokość zagłębienia, maks. (E5)

0,9 mm

Kodowanie złącza, po stronie maszyny (CCMS)

FDA12G2200

Długość korpusu (LB)

40 mm

Średnica ostrza 2 (A2)

63 mm

Średnica drążenia, otwór ustalający (A5)

16,35 mm

Kodowanie złącza, po stronie maszyny (J6)

FDA12G2200

Kąt padania (KAPR)

15 °

Liczba możliwości wykorzystania (NOI)

480

Długość krawędzi skrawającej, maks. (APMX)

1 mm

Liczba zębów (Z)

10

Głębokość skrawania (B2)

1 mm

Masa (ciężar) (WT)

0,509 kg

Masa (ciężar) (D7)

0,509 kg

Długość krawędzi skrawającej (L_c)

1 mm

Ilość płytek skrawających (Ilość płytek skraw.)

10

Stosunek długości średnicy (ULDR)

1,53

Szerokość skrawania maks. (CWX)

2,9 mm

Wstawić kod kształtu (SC)

E

Nazwa produktu (J22)

7251

Kodowanie złącza płytki skrawającej (J41)

WR$$EN08T3**3R*****

Możliwe płytki skrawające (Typ)

ENMX08T316R

Głębokość drążenia, otwór ustalający (B6)

13 mm

Maks. średnica skrawania (D_a)

63 mm

Maksymalna promieniowa głębokość skrawania (a_r)

2,9 mm

Średnica łopaty 1 (średnica nominalna) (DC)

57,1 mm

Kąt frezowania wgłębnego maks. (RMPX)

0,331 °

Prędkość obrotowa, maks. (RPMX)

16500 1/min

Identyfikator obrazu (TSYC)

M5008-B1-01

Średnica łopaty 1 (średnica nominalna) (A1)

57,1 mm

średnica korpusu (A3)

61,5 mm

Prędkość obrotowa, maks. (D6)

16500 1/min

Kąt frezowania wgłębnego maks. (E4)

0,331 °

Średnica przewężenia (D_c)

57,1 mm

Identyfikujący numer zamówienia (J21)

M5008-063-B22-10-01

Oznaczenie narzędzia (Oznaczenie)

M5008-063-B22-10-01
