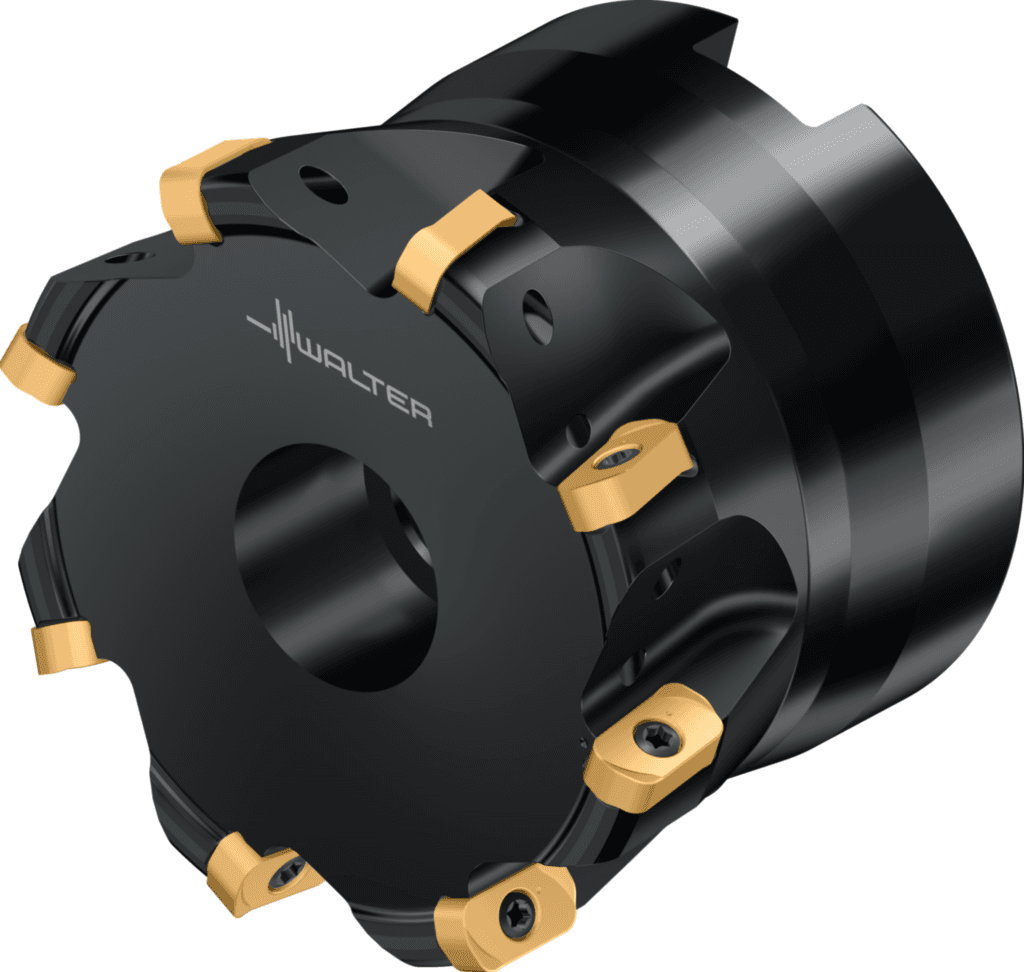

M5008-066-B27-08-01

4 321.04 PLN

Walter

7721738

Frez High Feed

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Jednostka akwizycji (CUB)

M

Wyjście środka chłodząco-smarującego (CXSC)

3

Identyfikator obrazu (BLD)

1

Norma (J1)

-

Wersja oprawki, po stronie maszyny (C14)

1

Zastosowanie

Frezowanie

Długość funkcjonalna (B71)

50 mm

Długość użytkowa (l₄)

50 mm

Główne zastosowanie

P / K / H / M / S

Dokładność po stronie maszyny (CUBPMS)

G

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

8

Długość funkcjonalna (LF)

50 mm

Pozostała ilość doszlifowania (OAL)

50 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-50 mm

Pozostała ilość doszlifowania (B5)

50 mm

Ciężar (WT)

0,94 kg

Długość wspornika (OHX)

50 mm

Masa (ciężar) (WT)

0,945 kg

Masa (ciężar) (D7)

0,945 kg

Proces obróbki (J8)

FPL

Kodowanie siedziska płytowego (SSC)

8

średnica korpusu (BD)

mm

Strona maszyny typu forma (FMT)

INT

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Liczba części tnących (CICT)

8

Liczba płytek skrawających, pozycja A (CICT (F))

8

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

8

Typ montażu, po stronie maszyny (C11)

FDA

Liczba efektywnych ostrzy, po stronie obwodu (F21)

8

Liczba efektywnych ostrzy, po stronie czołowej (F22)

8

Number of inserts per mounting level (F24)

8

Liczba płytek skrawających, pozycja A (G13)

8

Kodowanie złącza, po stronie maszyny (CCMS)

FDA12G2700

Rozmiar montażowy, po stronie maszyny (CZCMS)

270

Średnica drążenia, otwór ustalający (A5)

20 mm

Forma montażowa, po stronie maszyny (C12)

12

Rozmiar montażowy, po stronie maszyny (C2)

270

Średnia oprawki, po stronie maszyny (C3)

27 mm

Kodowanie złącza, po stronie maszyny (J6)

FDA12G2700

Średnica chwytu (d₁)

27 mm

Kąt padania (E1)

15 °

Długość korpusu (LB)

50 mm

Głębokość zagłębienia, maks. (E5)

0,9 mm

Kąt padania (KAPR)

15 °

Liczba możliwości wykorzystania (NOI)

480

Długość krawędzi skrawającej, maks. (APMX)

1 mm

Średnica ostrza 2 (DCX)

66 mm

Średnica ostrza 2 (A2)

66 mm

Maks. średnica skrawania (D_a)

66 mm

Głębokość skrawania (B2)

1 mm

Liczba zębów (Z)

8

Długość krawędzi skrawającej (L_c)

1 mm

Ilość płytek skrawających (Ilość płytek skraw.)

8

Prędkość obrotowa, maks. (RPMX)

16100 1/min

Prędkość obrotowa, maks. (D6)

16100 1/min

Szerokość skrawania maks. (CWX)

2,9 mm

Wstawić kod kształtu (SC)

E

Nazwa produktu (J22)

7251

Kodowanie złącza płytki skrawającej (J41)

WR$$EN08T3**3R*****

Możliwe płytki skrawające (Typ)

ENMX08T316R

Średnica piasty (A4)

58 mm

Głębokość drążenia, otwór ustalający (B6)

16 mm

Maksymalna promieniowa głębokość skrawania (a_r)

2,9 mm

Identyfikator obrazu (TSYC)

M5008-B1-01

Średnica łopaty 1 (średnica nominalna) (DC)

60,1 mm

Kąt frezowania wgłębnego maks. (RMPX)

0,314 °

Stosunek długości średnicy (ULDR)

1,49

Średnica łopaty 1 (średnica nominalna) (A1)

60,1 mm

średnica korpusu (A3)

64,49 mm

Kąt frezowania wgłębnego maks. (E4)

0,314 °

Średnica przewężenia (D_c)

60,1 mm

Identyfikujący numer zamówienia (J21)

M5008-066-B27-08-01

Oznaczenie płytki skrawającej, poz. A (J42)

ENMX08T316R-F47

Oznaczenie narzędzia (Oznaczenie)

M5008-066-B27-08-01
