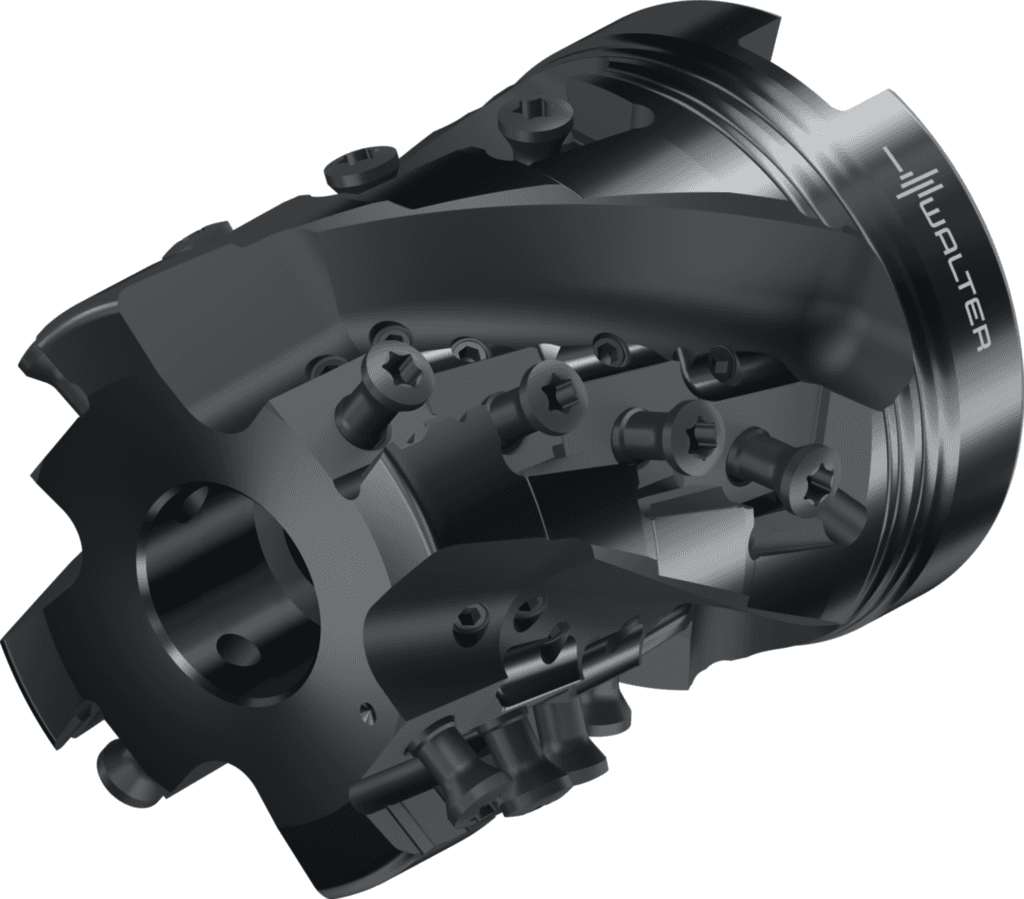

M3255-050-B22-04-46

6 061.16 PLN

Walter

6959343

Frez jeżowy

Średnica skrawania (D_c)

50 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

220

Jednostka akwizycji (CUB)

M

Rozmiar montażowy, po stronie maszyny (CZCMS)

220

Wyjście środka chłodząco-smarującego (CXSC)

3

Pozostała ilość doszlifowania (OAL)

65 mm

Norma (J1)

-

Pozostała ilość doszlifowania (B5)

65 mm

Wersja oprawki, po stronie maszyny (C14)

1

Kąt padania (KAPR)

90 °

Zastosowanie

Frezowanie

Średnia oprawki, po stronie maszyny (C3)

22 mm

Średnica chwytu (d₁)

22 mm

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

4

Dokładność po stronie maszyny (CUBPMS)

G

Długość krawędzi skrawającej (L_c)

46 mm

Średnica łopaty 1 (średnica nominalna) (DC)

50 mm

Średnica ostrza 2 (DCX)

50 mm

Długość wspornika (OHX)

65 mm

Maksymalny wysięg (l₄)

65 mm

Prędkość obrotowa, maks. (RPMX)

20200 1/min

Prędkość obrotowa, maks. (D6)

20200 1/min

Ciężar (WT)

0,54 kg

średnica korpusu (BD)

mm

Moment obrotowy (TQ)

4 Nm

Identyfikator obrazu (BLD)

4

Główne zastosowanie

M / S

Strona maszyny typu forma (FMT)

INT

Długość korpusu (LB)

65 mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Rodzaj mocowania płytki skrawającej (G21)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Number of inserts per mounting level (F24)

12

Typ montażu, po stronie maszyny (C11)

FDA

Forma montażowa, po stronie maszyny (C12)

12

Cutting item type count (G22)

2

Liczba części tnących (CICT)

4

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

4

Liczba efektywnych ostrzy, po stronie obwodu (F21)

4

Liczba efektywnych ostrzy, po stronie czołowej (F22)

4

Kąt frezowania wgłębnego maks. (RMPX)

0 °

Kodowanie złącza, po stronie maszyny (CCMS)

FDA12G2200

Kodowanie złącza, po stronie maszyny (J6)

FDA12G2200

Number of insert mounting levels (F23)

2

Proces obróbki (J8)

FZI

Liczba możliwości wykorzystania (NOI)

240

Typ frezu (D11)

J

Średnica łopaty 1 (średnica nominalna) (A1)

50 mm

Liczba płytek skrawających, pozycja A (CICT (F))

4

Liczba płytek skrawających, pozycja B (CICT (S))

12

Liczba płytek skrawających, pozycja A (G13)

4

Liczba płytek skrawających, pozycja B (G15)

12

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

4

Liczba płytek skrawających - strona obwodowa (Ilość płytek skraw.)

12 EA

Liczba zębów (Z)

4

Masa (ciężar) (WT)

0,539 kg

Masa (ciężar) (D7)

0,539 kg

Stosunek długości średnicy (ULDR)

1,65

Długość krawędzi skrawającej, maks. (APMX)

46 mm

Wstawić kod kształtu (SC)

X

Nazwa produktu (J22)

5183

Kodowanie złącza płytki skrawającej (J41)

WR$$XN1306083R***40

Kodowanie złącza płytki skrawającej (J51)

WR$$LN1206043R***04

Płytki skrawające - strona czołowa (Typ)

XNHX1306 .. R

Możliwe płytki skrawające - strona obwodowa (Typ)

LNHX120604R

Głębokość skrawania (B2)

1,3 mm

Identyfikator obrazu (TSYC)

M3255-B1

średnica korpusu (A3)

47,4 mm

Średnica piasty (A4)

47,4 mm

Szerokość skrawania min. (B11)

46 mm

Identyfikujący numer zamówienia (J21)

M3255-050-B22-04-46

Oznaczenie narzędzia (Oznaczenie)

M3255-050-B22-04-46
