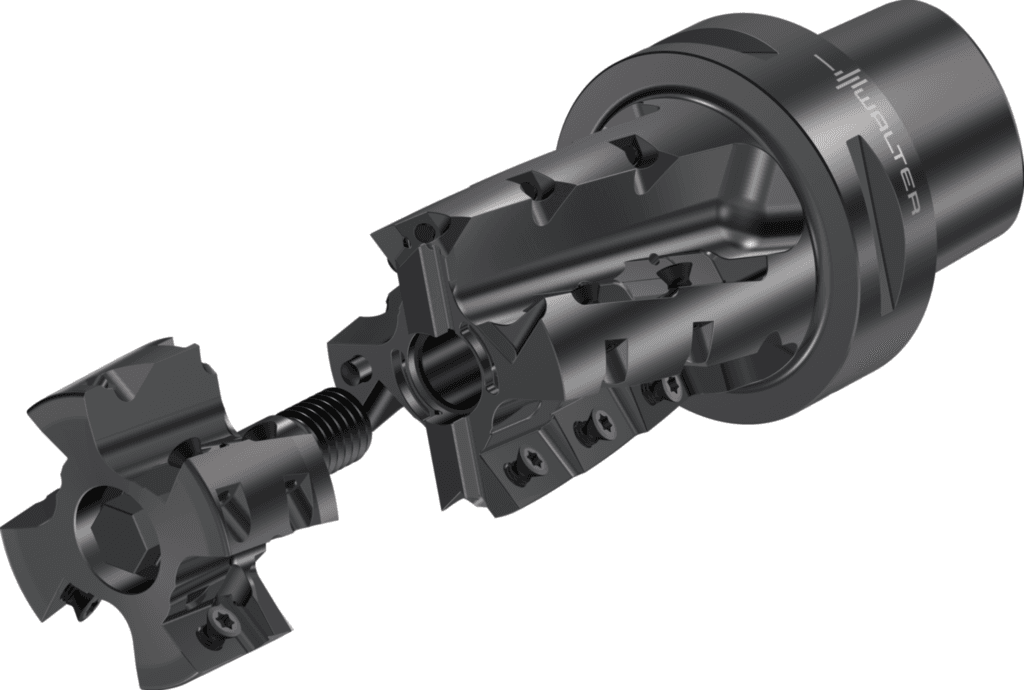

M4258-050-C6-02-75-M

13 138.71 PLN

Walter

7458150

Frez jeżowy

Średnica skrawania (D_c)

50 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wyjście środka chłodząco-smarującego (H22)

3

Typ montażu, po stronie maszyny (C11)

CCS

Rozmiar montażowy, po stronie maszyny (C2)

630

Wejście środka chłodząco-smarującego (CNSC)

3

Dokładność po stronie maszyny (CUBPMS)

C

Wejście środka chłodząco-smarującego (H21)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Rozmiar montażowy, po stronie maszyny (CZCMS)

630

Długość trzonka (LS)

38 mm

Strona maszyny typu forma (FMT)

EXT

Kąt padania (KAPR)

90 °

Wstawić kod kształtu (SC)

S

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Średnia oprawki, po stronie maszyny (C3)

63 mm

Długość trzonka (C4)

38 mm

Średnica chwytu (d₁)

63 mm

Długość krawędzi skrawającej (L_c)

77 mm

Długość wspornika (B3)

110 mm

Długość wspornika (LPR)

110 mm

Liczba efektywnych ostrzy, po stronie obwodu (F21)

2

Liczba efektywnych ostrzy, po stronie czołowej (F22)

2

Ciężar (WT)

1,3 kg

Pozostała ilość doszlifowania (B5)

148 mm

Pozostała ilość doszlifowania (OAL)

148 mm

Główne zastosowanie

P / K / M / S

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

2

Średnica łopaty 1 (średnica nominalna) (DC)

50 mm

Średnica ostrza 2 (DCX)

50 mm

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

2

Długość wspornika (OHX)

110 mm

Maksymalny wysięg (l₄)

110 mm

Masa (ciężar) (WT)

1,3 kg

Masa (ciężar) (D7)

1,3 kg

Liczba zębów (Z)

2

Identyfikator obrazu (BLD)

6

Proces obróbki (J8)

FPL

średnica korpusu (BD)

mm

Kodowanie złącza, po stronie maszyny (CCMS)

CCS01C0630

Kodowanie złącza, po stronie maszyny (J6)

CCS01C0630

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Rodzaj mocowania płytki skrawającej (G21)

S

Długość funkcjonalna (LF)

110 mm

Cutting item type count (G22)

2

Liczba możliwości wykorzystania (NOI)

300

Kąt frezowania wgłębnego maks. (RMPX)

0 °

Kąt frezowania wgłębnego maks. (E4)

0 °

Norma (J1)

ISO26623-1

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Liczba części tnących (CICT)

2

Liczba płytek skrawających, pozycja A (CICT (F))

2

Liczba płytek skrawających, pozycja A (G13)

2

Number of insert mounting levels (F23)

2

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

2

Średnica łopaty 1 (średnica nominalna) (A1)

50 mm

Number of inserts per mounting level (F24)

14

Możliwe płytki skrawające (Typ)

SDM . 120408 / LDM . 1704 .. R

Kodowanie złącza płytki skrawającej (J41)

WR$$LD1704083R***12

Kodowanie złącza płytki skrawającej (J51)

WR$$SD1204083R***08

Identyfikator obrazu (TSYC)

M4258-C-MOD

Nazwa produktu (J22)

5178

Prędkość obrotowa, maks. (RPMX)

17300 1/min

Prędkość obrotowa, maks. (D6)

17300 1/min

Długość krawędzi skrawającej, maks. (APMX)

77 mm

Liczba płytek skrawających, pozycja B (CICT (S))

14

Długość korpusu (LB)

87,5 mm

Długość użytkowa (LU)

77,6 mm

średnica korpusu (A3)

48,606 mm

Długość krawędzi skrawającej, maks. (B2)

77 mm

Długość użytkowa (B4)

77,6 mm

Długość głowicy (B6)

87,5 mm

Liczba płytek skrawających, pozycja B (G15)

14

Identyfikujący numer zamówienia (J21)

M4258-050-C6-02-75-M

Liczba płytek skrawających - strona obwodowa (Ilość płytek skraw.)

14

długość użytkowa (l₁₆)

88 mm

Oznaczenie narzędzia (Oznaczenie)

M4258-050-C6-02-75-M
