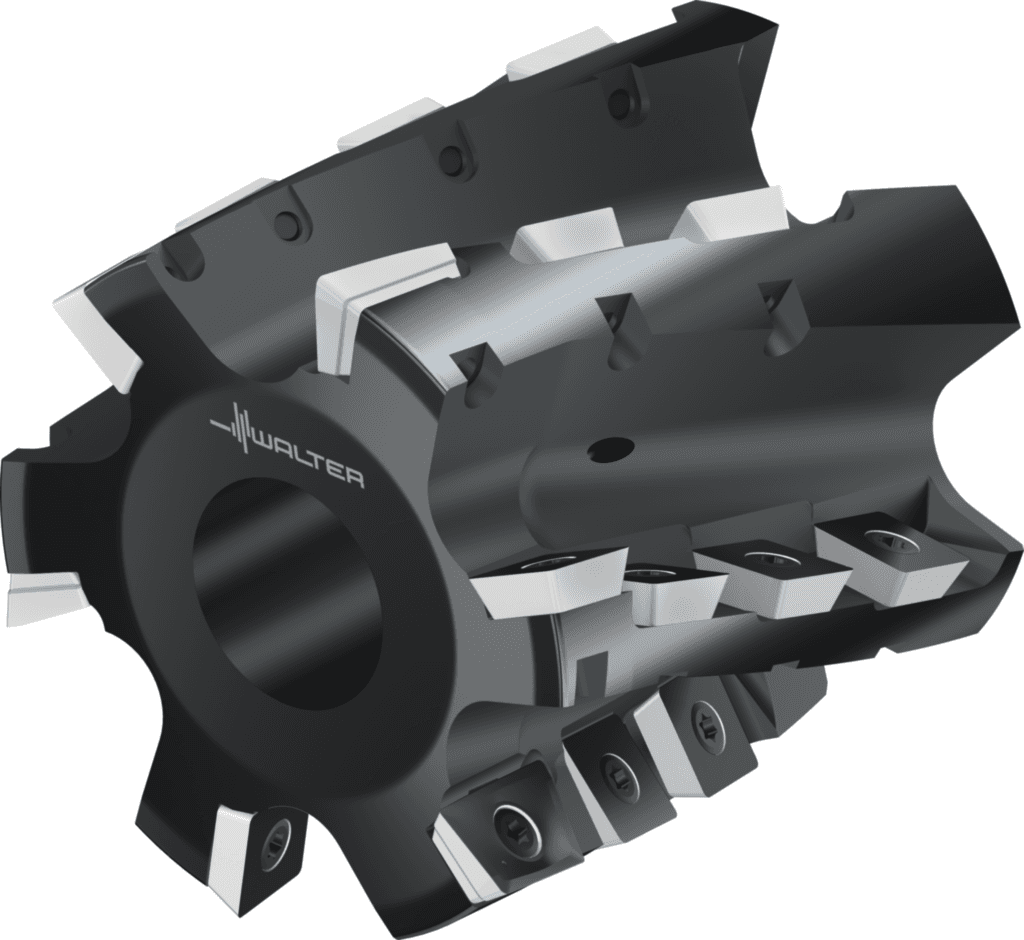

M4258-080-B32-03-67

10 515.23 PLN

Walter

6903672

Frez jeżowy

Średnica skrawania (D_c)

80 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

320

Jednostka akwizycji (CUB)

M

Rozmiar montażowy, po stronie maszyny (CZCMS)

320

Wyjście środka chłodząco-smarującego (CXSC)

3

Pozostała ilość doszlifowania (OAL)

80 mm

Norma (J1)

-

Wersja oprawki, po stronie maszyny (C14)

1

Kąt padania (KAPR)

90 °

Wstawić kod kształtu (SC)

S

Zastosowanie

Frezowanie

Średnia oprawki, po stronie maszyny (C3)

32 mm

Średnica chwytu (d₁)

32 mm

Pozostała ilość doszlifowania (B5)

80 mm

Masa (ciężar) (WT)

1 kg

Masa (ciężar) (D7)

1 kg

Ciężar (WT)

1 kg

Główne zastosowanie

P / K / M / S

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

3

Dokładność po stronie maszyny (CUBPMS)

G

Długość krawędzi skrawającej (L_c)

67 mm

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

3

Liczba zębów (Z)

3

Średnica łopaty 1 (średnica nominalna) (DC)

80 mm

Średnica ostrza 2 (DCX)

80 mm

Liczba części tnących (CICT)

3

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

3

Długość wspornika (OHX)

80 mm

Proces obróbki (J8)

FPL

średnica korpusu (BD)

mm

Identyfikator obrazu (BLD)

4

Strona maszyny typu forma (FMT)

INT

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Rodzaj mocowania płytki skrawającej (G21)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Typ montażu, po stronie maszyny (C11)

FDA

Forma montażowa, po stronie maszyny (C12)

12

Cutting item type count (G22)

2

Kodowanie złącza, po stronie maszyny (CCMS)

FDA12G3200

Kodowanie złącza, po stronie maszyny (J6)

FDA12G3200

Średnica łopaty 1 (średnica nominalna) (A1)

80 mm

Liczba płytek skrawających, pozycja A (CICT (F))

3

Liczba efektywnych ostrzy, po stronie obwodu (F21)

3

Liczba efektywnych ostrzy, po stronie czołowej (F22)

3

Liczba płytek skrawających, pozycja A (G13)

3

Number of insert mounting levels (F23)

2

Liczba możliwości wykorzystania (NOI)

240

Kąt frezowania wgłębnego maks. (RMPX)

0,5 °

Średnica piasty (A4)

78 mm

Głębokość skrawania (B2)

1 mm

Typ frezu (D11)

J

Liczba płytek skrawających, pozycja B (CICT (S))

18

Number of inserts per mounting level (F24)

18

Liczba płytek skrawających, pozycja B (G15)

18

Liczba płytek skrawających - strona obwodowa (Ilość płytek skraw.)

18 EA

Maksymalny wysięg (l₄)

80 mm

Prędkość obrotowa, maks. (RPMX)

12900 1/min

Prędkość obrotowa, maks. (D6)

12900 1/min

Długość korpusu (LB)

80 mm

Możliwe płytki skrawające (Typ)

SDM . 120408 / LDM . 1704 .. R

Kodowanie złącza płytki skrawającej (J41)

WR$$LD1704083R***12

Kodowanie złącza płytki skrawającej (J51)

WR$$SD1204083R***08

Nazwa produktu (J22)

5178

średnica korpusu (A3)

78,135 mm

Długość krawędzi skrawającej, maks. (APMX)

46,9 mm

Szerokość skrawania min. (B11)

46,9 mm

Identyfikator obrazu (TSYC)

M4258-B1

Stosunek długości średnicy (ULDR)

1,486

Identyfikujący numer zamówienia (J21)

M4258-080-B32-03-67

Oznaczenie narzędzia (Oznaczenie)

M4258-080-B32-03-67
