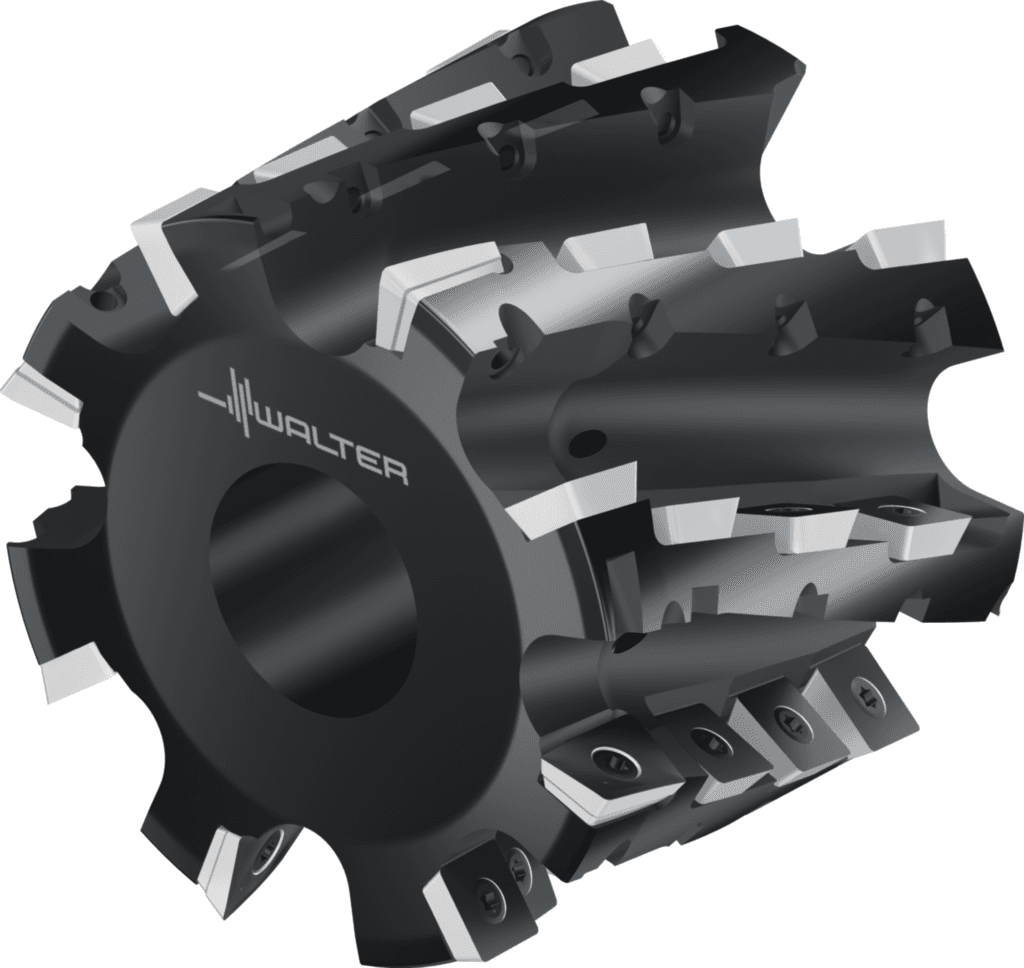

M4258-100-B40-04-77

15 091.69 PLN

Walter

6903673

Frez jeżowy

Średnica skrawania (D_c)

100 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Średnia oprawki, po stronie maszyny (C3)

40 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

400

Jednostka akwizycji (CUB)

M

Rozmiar montażowy, po stronie maszyny (CZCMS)

400

Wyjście środka chłodząco-smarującego (CXSC)

3

Pozostała ilość doszlifowania (OAL)

80 mm

Norma (J1)

-

Wersja oprawki, po stronie maszyny (C14)

1

Kąt padania (KAPR)

90 °

Wstawić kod kształtu (SC)

S

Zastosowanie

Frezowanie

Długość krawędzi skrawającej (L_c)

77 mm

Średnica chwytu (d₁)

40 mm

Pozostała ilość doszlifowania (B5)

80 mm

Główne zastosowanie

P / K / M / S

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

4

Dokładność po stronie maszyny (CUBPMS)

G

Długość wspornika (OHX)

80 mm

Proces obróbki (J8)

FPL

Forma montażowa, po stronie maszyny (C12)

22

średnica korpusu (BD)

mm

Identyfikator obrazu (BLD)

4

Strona maszyny typu forma (FMT)

INT

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Rodzaj mocowania płytki skrawającej (G21)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Kodowanie złącza, po stronie maszyny (CCMS)

FDA22G4000

Typ montażu, po stronie maszyny (C11)

FDA

Kodowanie złącza, po stronie maszyny (J6)

FDA22G4000

Cutting item type count (G22)

2

Liczba części tnących (CICT)

4

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

4

Liczba efektywnych ostrzy, po stronie obwodu (F21)

4

Liczba efektywnych ostrzy, po stronie czołowej (F22)

4

Średnica łopaty 1 (średnica nominalna) (DC)

100 mm

Średnica ostrza 2 (DCX)

100 mm

Średnica łopaty 1 (średnica nominalna) (A1)

100 mm

Number of insert mounting levels (F23)

2

Liczba możliwości wykorzystania (NOI)

240

Głębokość skrawania (B2)

1 mm

Typ frezu (D11)

J

Liczba płytek skrawających, pozycja A (CICT (F))

4

Liczba płytek skrawających, pozycja A (G13)

4

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

4

Liczba zębów (Z)

4

Liczba płytek skrawających, pozycja B (CICT (S))

28

Number of inserts per mounting level (F24)

28

Liczba płytek skrawających, pozycja B (G15)

28

Liczba płytek skrawających - strona obwodowa (Ilość płytek skraw.)

28 EA

Kąt frezowania wgłębnego maks. (RMPX)

0,4 °

Maksymalny wysięg (l₄)

80 mm

Prędkość obrotowa, maks. (RPMX)

11400 1/min

Prędkość obrotowa, maks. (D6)

11400 1/min

Długość korpusu (LB)

80 mm

Możliwe płytki skrawające (Typ)

SDM . 120408 / LDM . 1704 .. R

Masa (ciężar) (WT)

2,39 kg

Masa (ciężar) (D7)

2,39 kg

Kodowanie złącza płytki skrawającej (J41)

WR$$LD1704083R***12

Kodowanie złącza płytki skrawającej (J51)

WR$$SD1204083R***08

Nazwa produktu (J22)

5178

Długość krawędzi skrawającej, maks. (APMX)

37,73 mm

Szerokość skrawania min. (B11)

37,73 mm

Identyfikator obrazu (TSYC)

M4258-B1

Stosunek długości średnicy (ULDR)

1,214

średnica korpusu (A3)

98,135 mm

Średnica piasty (A4)

98 mm

Identyfikujący numer zamówienia (J21)

M4258-100-B40-04-77

Oznaczenie narzędzia (Oznaczenie)

M4258-100-B40-04-77

Ciężar (WT)

2,39 kg
