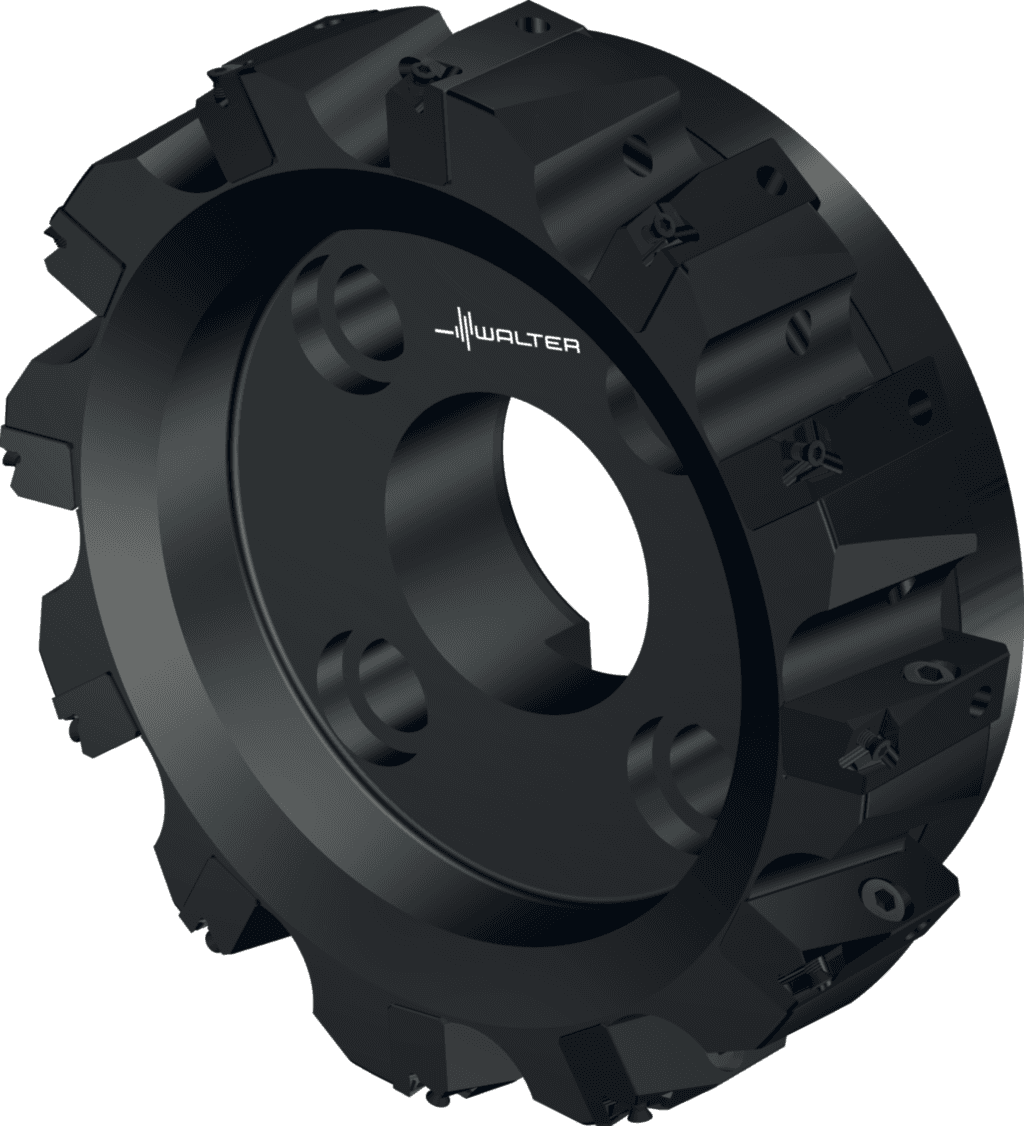

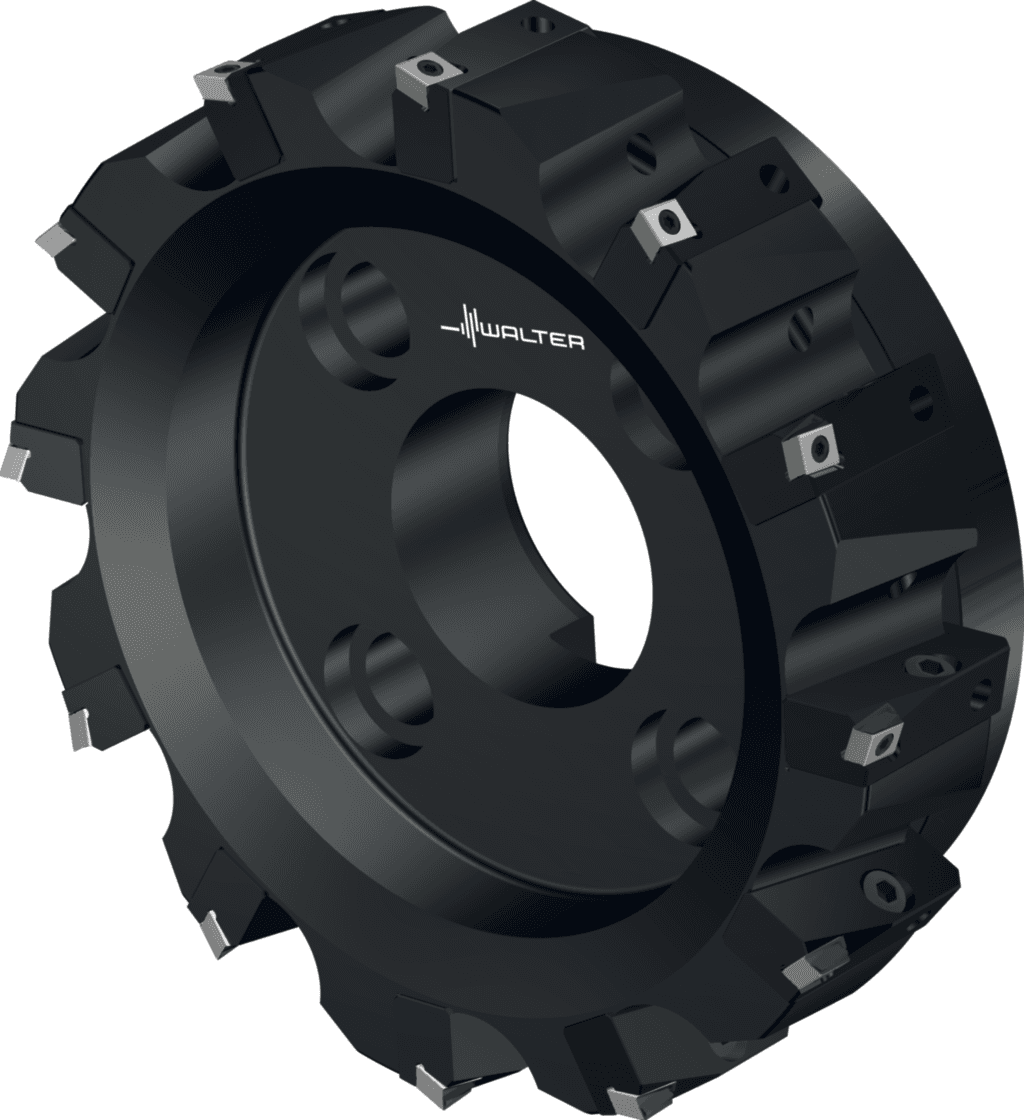

F2010.B.200.Z12.08.R751M

13 181.28 PLN

Walter

6583205

Frez kątowy

Średnica skrawania (D_c)

200 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Typ montażu, po stronie maszyny (C11)

SPK

Forma montażowa, po stronie maszyny (C12)

2

Rodzaj oprawki, po stronie maszyny (C15)

3

Jednostka akwizycji (CUB)

M

Pozostała ilość doszlifowania (OAL)

63 mm

Liczba średnic kół otworów (DBC)

1,016E+16

Norma (J1)

-

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Wstawić kod kształtu (SC)

L

Pozostała ilość doszlifowania (B5)

63 mm

Główne zastosowanie

P / K / N / M / S

Identyfikator obrazu (BLD)

2

Aplikacja dodatkowa

H / O

Dokładność po stronie maszyny (CUBPMS)

G

Długość krawędzi skrawającej (L_c)

8 mm

Długość funkcjonalna (LF)

63 mm

Długość funkcjonalna (B71)

63 mm

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

12

Liczba zębów (Z)

12 EA

Długość wspornika (OHX)

63 mm

Maksymalny wysięg (l₄)

63 mm

Prędkość obrotowa, maks. (RPMX)

4200 1/min

Prędkość obrotowa, maks. (D6)

4200 1/min

Liczba możliwości wykorzystania (NOI)

200

Proces obróbki (J8)

FPL

średnica korpusu (BD)

mm

Długość krawędzi skrawającej, maks. (APMX)

8 mm

Kodowanie złącza, po stronie maszyny (CCMS)

SPK02G6000

Rozmiar montażowy, po stronie maszyny (CZCMS)

600

Strona maszyny typu forma (FMT)

INT

Głębokość skrawania (B2)

8 mm

Rozmiar montażowy, po stronie maszyny (C2)

600

Średnia oprawki, po stronie maszyny (C3)

60 mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Cutting item type count (G22)

1

Kodowanie złącza, po stronie maszyny (J6)

SPK02G6000

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Średnica chwytu (d₁)

60 mm

Liczba części tnących (CICT)

12

Liczba płytek skrawających, pozycja A (CICT (F))

12

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

12

Liczba efektywnych ostrzy, po stronie obwodu (F21)

12

Liczba efektywnych ostrzy, po stronie czołowej (F22)

12

Number of inserts per mounting level (F24)

12

Liczba płytek skrawających, pozycja A (G13)

12

Średnica piasty (A4)

173,8 mm

Średnica łopaty 1 (średnica nominalna) (DC)

200 mm

Średnica ostrza 2 (DCX)

200 mm

Średnica łopaty 1 (średnica nominalna) (A1)

200 mm

Kąt frezowania wgłębnego maks. (RMPX)

0 °

Kąt frezowania wgłębnego maks. (E4)

0 °

Długość korpusu (LB)

63 mm

Stosunek długości średnicy (ULDR)

1,23

Nazwa produktu (J22)

5162

Średnica ostrza 2 (A2)

200 mm

średnica korpusu (A3)

199 mm

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

12

Możliwe płytki skrawające (Typ)

LNH . 0904 .. R

Kodowanie złącza płytki skrawającej (J41)

WR$$LN0904**3RB****

Identyfikator obrazu (TSYC)

F2010-B3-LNHU09

Masa (ciężar) (WT)

9,96 kg

Masa (ciężar) (D7)

9,96 kg

Identyfikujący numer zamówienia (J21)

F2010.B.200.Z12.08.R751M

Oznaczenie narzędzia (Oznaczenie)

F2010.B.200.Z12.08.R751M

Ciężar (WT)

9,96 kg
