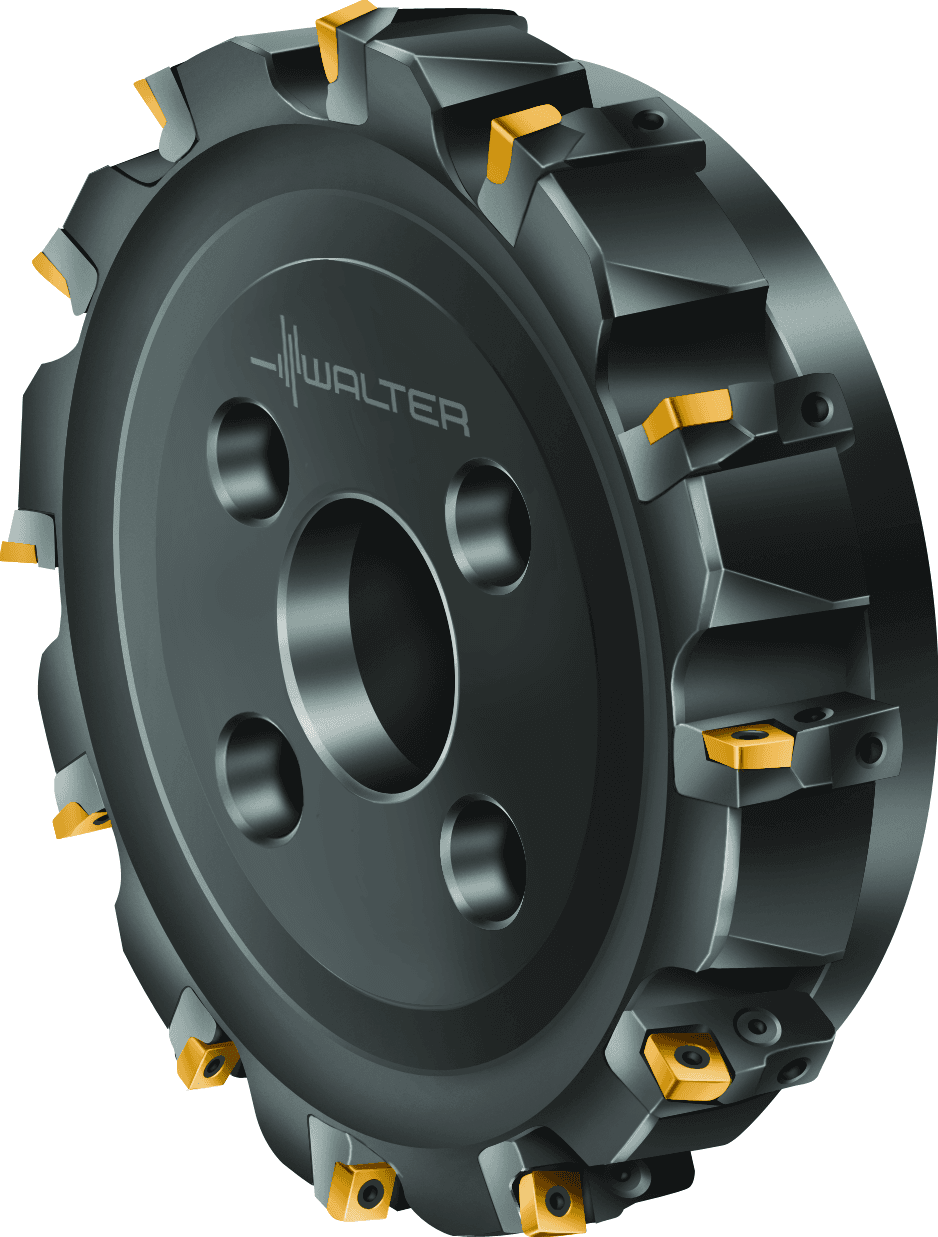

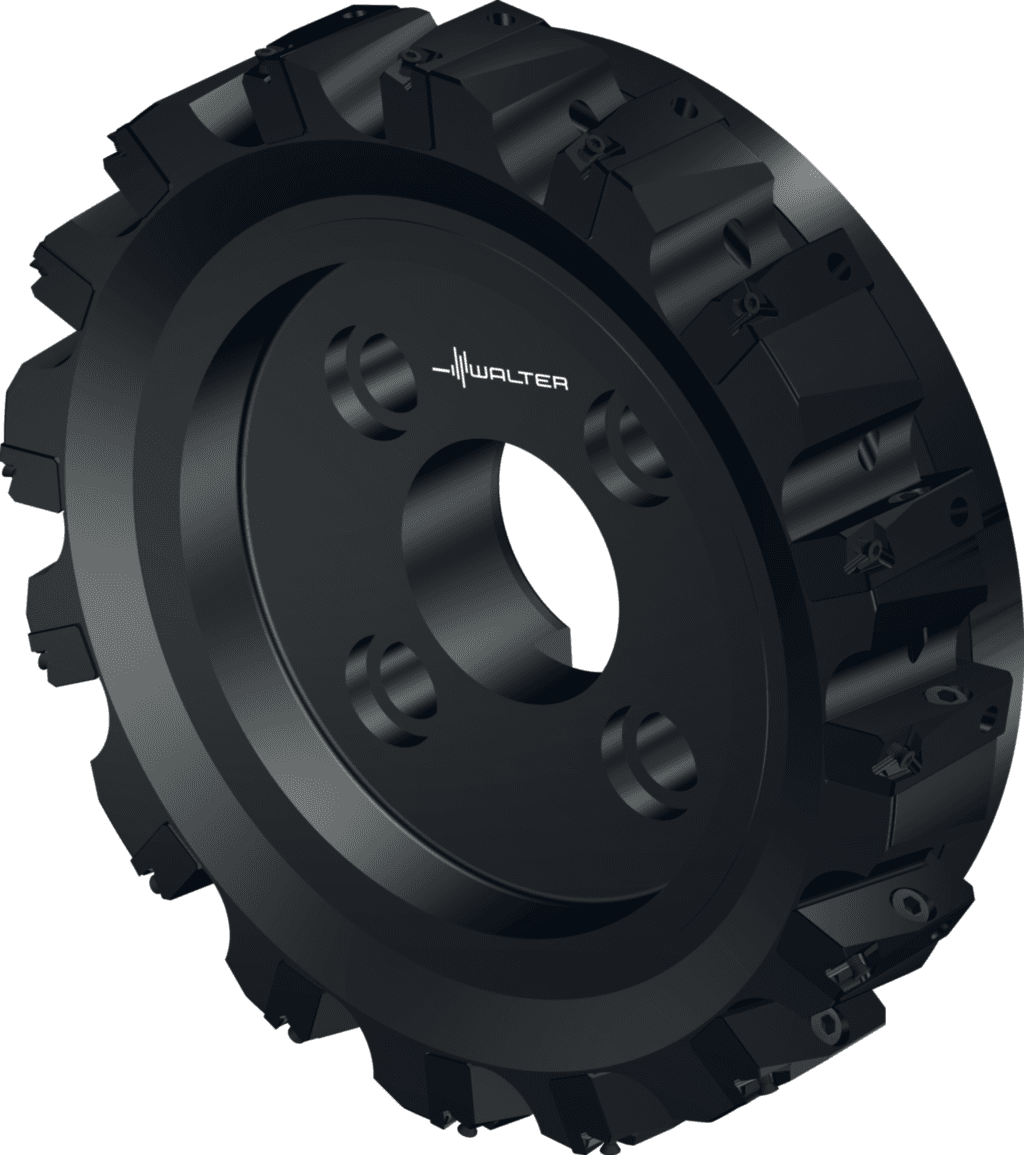

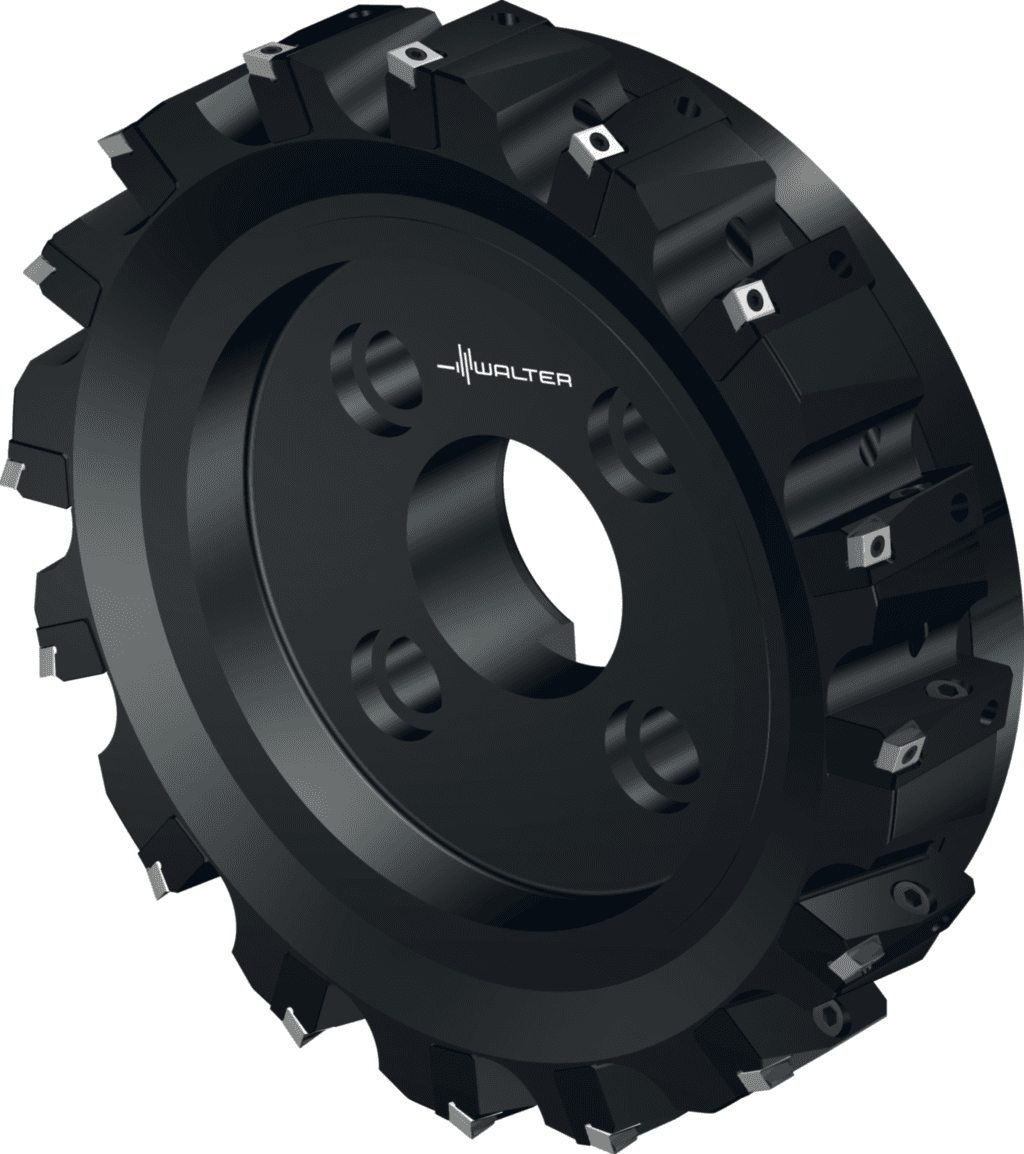

F2010.B.250.Z16.08.R751M

16 853.10 PLN

Walter

6583207

Frez kątowy

Średnica skrawania (D_c)

250 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Typ montażu, po stronie maszyny (C11)

SPK

Forma montażowa, po stronie maszyny (C12)

2

Rodzaj oprawki, po stronie maszyny (C15)

3

Jednostka akwizycji (CUB)

M

Pozostała ilość doszlifowania (OAL)

63 mm

Liczba średnic kół otworów (DBC)

1,016E+16

Norma (J1)

-

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Wstawić kod kształtu (SC)

L

Pozostała ilość doszlifowania (B5)

63 mm

Ciężar (WT)

14,5 kg

Główne zastosowanie

P / K / N / M / S

Identyfikator obrazu (BLD)

2

Aplikacja dodatkowa

H / O

Dokładność po stronie maszyny (CUBPMS)

G

Długość krawędzi skrawającej (L_c)

8 mm

Długość funkcjonalna (LF)

63 mm

Długość funkcjonalna (B71)

63 mm

Prędkość obrotowa, maks. (RPMX)

3800 1/min

Prędkość obrotowa, maks. (D6)

3800 1/min

Długość wspornika (OHX)

63 mm

Maksymalny wysięg (l₄)

63 mm

Liczba możliwości wykorzystania (NOI)

200

Proces obróbki (J8)

FPL

średnica korpusu (BD)

mm

Długość krawędzi skrawającej, maks. (APMX)

8 mm

Kodowanie złącza, po stronie maszyny (CCMS)

SPK02G6000

Liczba części tnących (CICT)

16

Liczba płytek skrawających, pozycja A (CICT (F))

16

Rozmiar montażowy, po stronie maszyny (CZCMS)

600

Strona maszyny typu forma (FMT)

INT

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

16

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

16

Średnica piasty (A4)

223,8 mm

Głębokość skrawania (B2)

8 mm

Rozmiar montażowy, po stronie maszyny (C2)

600

Średnia oprawki, po stronie maszyny (C3)

60 mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Liczba efektywnych ostrzy, po stronie obwodu (F21)

16

Liczba efektywnych ostrzy, po stronie czołowej (F22)

16

Number of insert mounting levels (F23)

1

Number of inserts per mounting level (F24)

16

Liczba płytek skrawających, pozycja A (G13)

16

Cutting item type count (G22)

1

Kodowanie złącza, po stronie maszyny (J6)

SPK02G6000

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Średnica chwytu (d₁)

60 mm

Liczba zębów (Z)

16 EA

Kąt frezowania wgłębnego maks. (RMPX)

0 °

Kąt frezowania wgłębnego maks. (E4)

0 °

Średnica łopaty 1 (średnica nominalna) (DC)

250 mm

Długość korpusu (LB)

63 mm

Stosunek długości średnicy (ULDR)

0,87

Średnica łopaty 1 (średnica nominalna) (A1)

250 mm

Średnica ostrza 2 (DCX)

250 mm

Średnica ostrza 2 (A2)

250 mm

średnica korpusu (A3)

249 mm

Nazwa produktu (J22)

5162

Możliwe płytki skrawające (Typ)

LNH . 0904 .. R

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

16

Masa (ciężar) (WT)

14,5 kg

Masa (ciężar) (D7)

14,5 kg

Kodowanie złącza płytki skrawającej (J41)

WR$$LN0904**3RB****

Identyfikator obrazu (TSYC)

F2010-B3-LNHU09

Identyfikujący numer zamówienia (J21)

F2010.B.250.Z16.08.R751M

Oznaczenie narzędzia (Oznaczenie)

F2010.B.250.Z16.08.R751M
