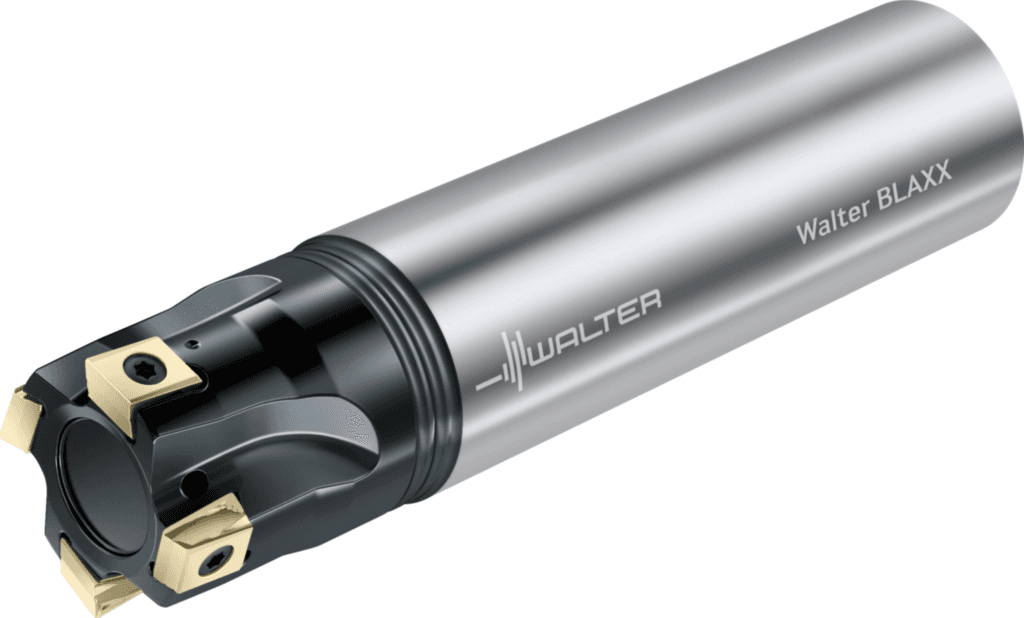

F5041.Z32.032.Z05.08

2 708.63 PLN

Walter

6197404

Frez kątowy

Średnica skrawania (D_c)

32 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

320

Jednostka akwizycji (CUB)

M

Rozmiar montażowy, po stronie maszyny (CZCMS)

320

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Norma (J1)

-

Wersja oprawki, po stronie maszyny (C14)

1

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Wstawić kod kształtu (SC)

L

Średnia oprawki, po stronie maszyny (C3)

32 mm

Średnica chwytu (d₁)

32 mm

Główne zastosowanie

P / K / N / M / S

Aplikacja dodatkowa

H / O

Dokładność po stronie maszyny (CUBPMS)

G

Długość użytkowa (LU)

39 mm

Długość użytkowa (B4)

39 mm

Długość krawędzi skrawającej (L_c)

8 mm

Długość trzonka (C4)

60 mm

Długość trzonka (LS)

60 mm

Masa (ciężar) (WT)

1,5 kg

Masa (ciężar) (D7)

1,5 kg

Ciężar (WT)

1,5 kg

Liczba możliwości wykorzystania (NOI)

200

Liczba części tnących (CICT)

5

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

5

Długość wspornika (OHX)

39 mm

Długość wspornika (B3)

39 mm

Maksymalny wysięg (l₄)

39 mm

Pozostała ilość doszlifowania (OAL)

250 mm

Pozostała ilość doszlifowania (B5)

250 mm

średnica korpusu (BD)

mm

Długość krawędzi skrawającej, maks. (APMX)

8 mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

5

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

5

Liczba efektywnych ostrzy, po stronie obwodu (F21)

5

Liczba efektywnych ostrzy, po stronie czołowej (F22)

5

Number of inserts per mounting level (F24)

5

Kąt frezowania wgłębnego maks. (RMPX)

0 °

Kąt frezowania wgłębnego maks. (E4)

0 °

Liczba płytek skrawających, pozycja A (CICT (F))

5

Liczba płytek skrawających, pozycja A (G13)

5

Liczba zębów (Z)

5

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Prędkość obrotowa, maks. (RPMX)

35000 1/min

Prędkość obrotowa, maks. (D6)

35000 1/min

Proces obróbki (J8)

FZI

Kodowanie złącza, po stronie maszyny (J6)

ZYL01G3200

Długość funkcjonalna (LF)

250 mm

Długość całkowita (l₁)

250 mm

Średnica łopaty 1 (średnica nominalna) (DC)

32 mm

Średnica łopaty 1 (średnica nominalna) (A1)

32 mm

Głębokość zagłębienia, maks. (E5)

0,8 mm

Długość krawędzi skrawającej, maks. (B2)

8 mm

Kodowanie złącza płytki skrawającej (J41)

WR$$LN0904**3R*****

Możliwe płytki skrawające (Typ)

LNH . 0904 .. R

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL01G3200

średnica korpusu (A3)

29,5 mm

Długość korpusu (LB)

17,6 mm

Identyfikator obrazu (TSYC)

F5041-Z-LN09

Długość głowicy (B6)

17,6 mm

Identyfikujący numer zamówienia (J21)

F5041.Z32.032.Z05.08

Oznaczenie narzędzia (Oznaczenie)

F5041.Z32.032.Z05.08
