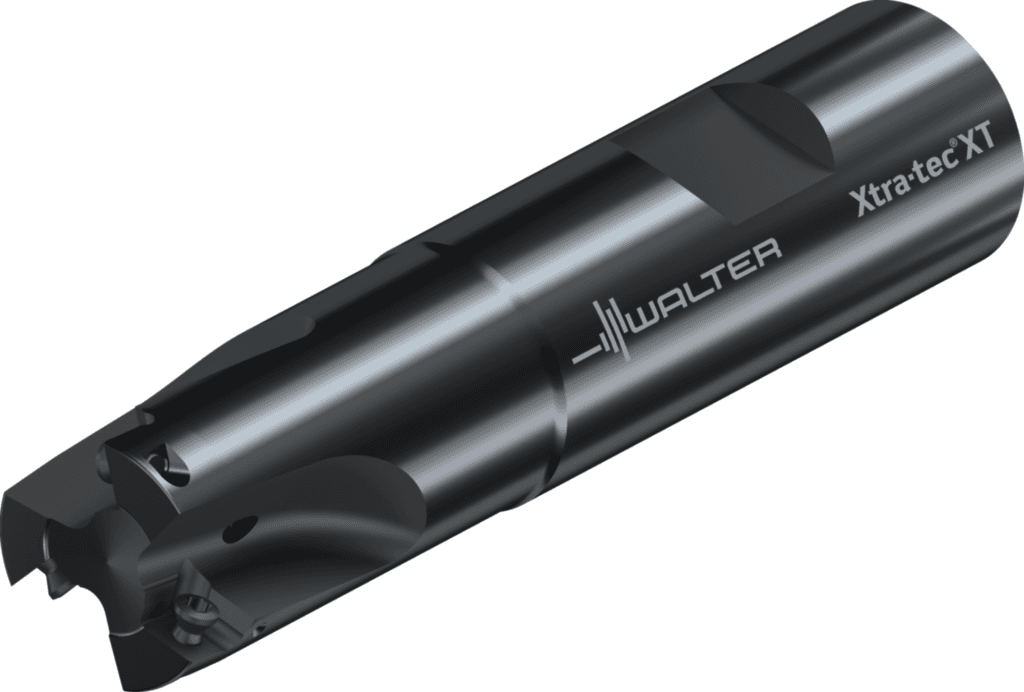

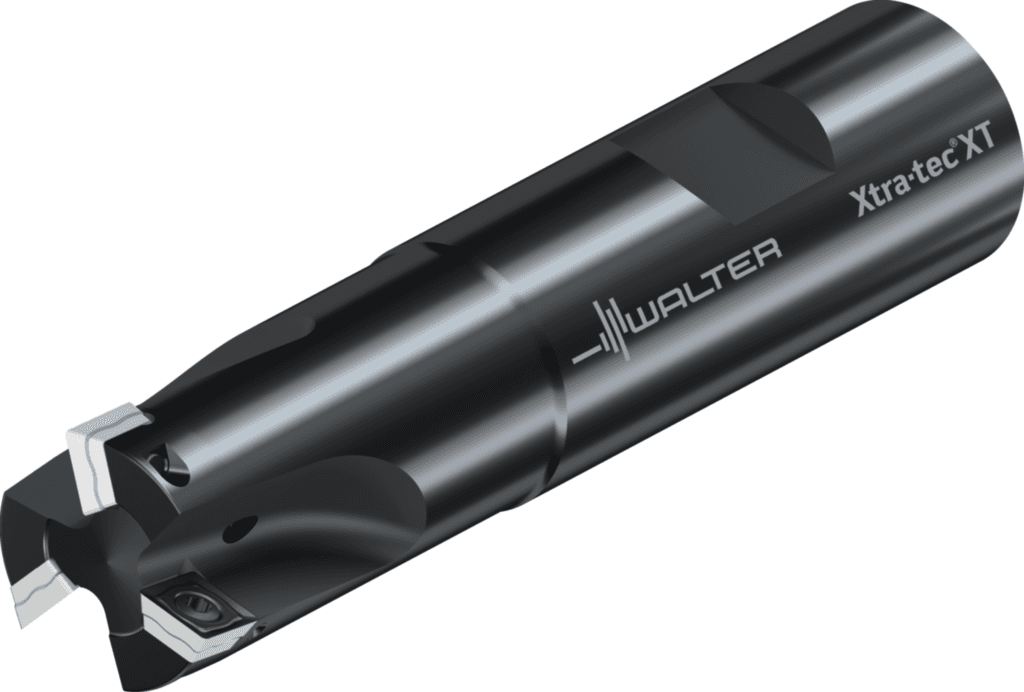

M4132-020-W20-03-06

1 889.12 PLN

Walter

6741174

Frez kątowy

Średnica skrawania (D_c)

20 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Jednostka akwizycji (CUB)

M

Wyjście środka chłodząco-smarującego (CXSC)

3

Pozostała ilość doszlifowania (OAL)

90 mm

Długość funkcjonalna (LF)

65 mm

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Wersja oprawki, po stronie maszyny (C14)

1

Wstawić kod kształtu (SC)

S

Zastosowanie

Frezowanie

Główne zastosowanie

P / K / N / M / S

Aplikacja dodatkowa

H / O

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

3

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

200

Długość trzonka (LS)

50 mm

Rozmiar montażowy, po stronie maszyny (C2)

200

Średnia oprawki, po stronie maszyny (C3)

20 mm

Długość trzonka (C4)

50 mm

Średnica chwytu (d₁)

20 mm

Długość użytkowa (LU)

39 mm

Długość użytkowa (B4)

39 mm

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

3

Liczba zębów (Z)

3

Pozostała ilość doszlifowania (B5)

90 mm

Długość całkowita (l₁)

90 mm

Średnica ostrza 2 (DCX)

20 mm

Liczba możliwości wykorzystania (NOI)

120

Długość mocowania (LSC)

50 mm

Liczba części tnących (CICT)

3

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

3

Długość wspornika (OHX)

39 mm

Długość wspornika (B3)

39 mm

Maksymalny wysięg (l₄)

39 mm

Ciężar (WT)

0,19 kg

Masa (ciężar) (WT)

0,192 kg

Masa (ciężar) (D7)

0,192 kg

Proces obróbki (J8)

FPL

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Kąt frezowania wgłębnego maks. (RMPX)

0 °

Kąt frezowania wgłębnego maks. (E4)

0 °

Liczba płytek skrawających, pozycja A (CICT (F))

3

Forma montażowa, po stronie maszyny (C12)

10

Liczba efektywnych ostrzy, po stronie obwodu (F21)

3

Liczba efektywnych ostrzy, po stronie czołowej (F22)

3

Number of inserts per mounting level (F24)

3

Liczba płytek skrawających, pozycja A (G13)

3

Norma (J1)

ISO3338-2

Oznaczenie kształtu, numer normy (J11)

WE

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL10G2000h$06

Średnica łopaty 1 (średnica nominalna) (DC)

20 mm

Średnica łopaty 1 (średnica nominalna) (A1)

20 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL10G2000h$06

Długość krawędzi skrawającej, maks. (APMX)

5,6 mm

Długość krawędzi skrawającej, maks. (B2)

5,6 mm

Długość krawędzi skrawającej (L_c)

5,6 mm

Długość głowicy (B6)

39 mm

Długość korpusu (LB)

39 mm

Kąt padania (KAPR)

89,75 °

Kąt padania (E1)

89,75 °

Nazwa produktu (J22)

196

Prędkość obrotowa, maks. (RPMX)

28300 1/min

średnica korpusu (A3)

19,4 mm

Prędkość obrotowa, maks. (D6)

28300 1/min

Głębokość zagłębienia, maks. (E5)

0,55 mm

Kodowanie złącza płytki skrawającej (J41)

WR$$SD06T2**3R*PD**

Możliwe płytki skrawające (Typ)

SD .. 06T2 ..; SDGT06T2PDR

Identyfikator obrazu (TSYC)

M4132-W

Identyfikujący numer zamówienia (J21)

M4132-020-W20-03-06

Oznaczenie narzędzia (Oznaczenie)

M4132-020-W20-03-06
