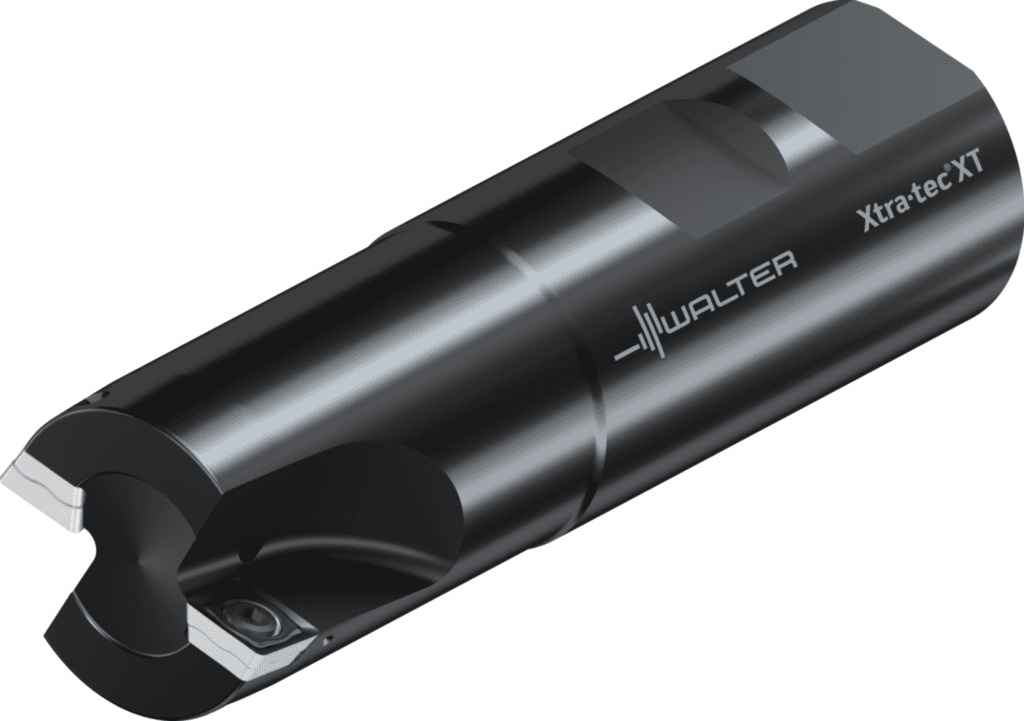

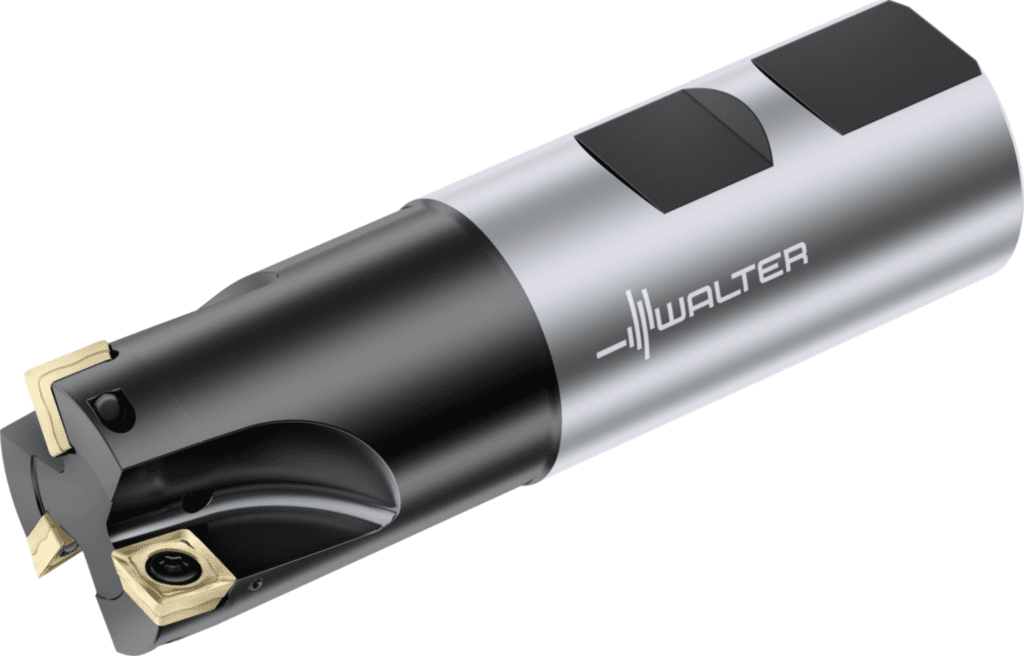

M4132-032-W32-02-09

2 006.19 PLN

Walter

6556145

Frez kątowy

Średnica skrawania (D_c)

32 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

320

Jednostka akwizycji (CUB)

M

Rozmiar montażowy, po stronie maszyny (CZCMS)

320

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Wersja oprawki, po stronie maszyny (C14)

1

Wstawić kod kształtu (SC)

S

Zastosowanie

Frezowanie

Średnia oprawki, po stronie maszyny (C3)

32 mm

Średnica chwytu (d₁)

32 mm

Liczba efektywnych ostrzy, po stronie obwodu (F21)

2

Liczba efektywnych ostrzy, po stronie czołowej (F22)

2

Pozostała ilość doszlifowania (B5)

110 mm

Pozostała ilość doszlifowania (OAL)

110 mm

Główne zastosowanie

P / K / N / M / S

Aplikacja dodatkowa

H / O

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

2

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Dokładność po stronie maszyny (CUBPMS)

G

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

2

Długość trzonka (C4)

60 mm

Długość trzonka (LS)

60 mm

Długość mocowania (LSC)

60 mm

Ciężar (WT)

0,61 kg

Długość wspornika (OHX)

49 mm

Długość wspornika (B3)

49 mm

Maksymalny wysięg (l₄)

49 mm

Liczba możliwości wykorzystania (NOI)

200

Liczba zębów (Z)

2

Długość całkowita (l₁)

110 mm

Długość użytkowa (LU)

49 mm

Długość użytkowa (B4)

49 mm

Proces obróbki (J8)

FPL

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Głębokość zagłębienia, maks. (E5)

0,7 mm

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Kąt frezowania wgłębnego maks. (RMPX)

0 °

Kąt frezowania wgłębnego maks. (E4)

0 °

Forma montażowa, po stronie maszyny (C12)

10

Norma (J1)

ISO3338-2

Oznaczenie kształtu, numer normy (J11)

WE

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Liczba części tnących (CICT)

2

Liczba płytek skrawających, pozycja A (CICT (F))

2

Number of inserts per mounting level (F24)

2

Liczba płytek skrawających, pozycja A (G13)

2

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

2

Średnica łopaty 1 (średnica nominalna) (DC)

32 mm

Średnica łopaty 1 (średnica nominalna) (A1)

32 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL10G3200h$06

Kodowanie złącza, po stronie maszyny (J6)

ZYL10G3200h$06

Długość funkcjonalna (LF)

74 mm

Długość głowicy (B6)

49 mm

Długość krawędzi skrawającej, maks. (APMX)

8,4 mm

Długość krawędzi skrawającej, maks. (B2)

8,4 mm

Długość korpusu (LB)

49 mm

Długość krawędzi skrawającej (L_c)

8,4 mm

Kąt padania (KAPR)

89,75 °

Prędkość obrotowa, maks. (RPMX)

33600 1/min

średnica korpusu (A3)

31,2 mm

Prędkość obrotowa, maks. (D6)

33600 1/min

Kąt padania (E1)

89,75 °

Nazwa produktu (J22)

196

Kodowanie złącza płytki skrawającej (J41)

WR$$SD09T3**3R*PD**

Możliwe płytki skrawające (Typ)

SD .. 09T3 ..; SDGT09T3PDR

Masa (ciężar) (WT)

0,614 kg

Masa (ciężar) (D7)

0,614 kg

Identyfikator obrazu (TSYC)

M4132-W

Średnica ostrza 2 (DCX)

32,17 mm

Identyfikujący numer zamówienia (J21)

M4132-032-W32-02-09

Oznaczenie narzędzia (Oznaczenie)

M4132-032-W32-02-09
