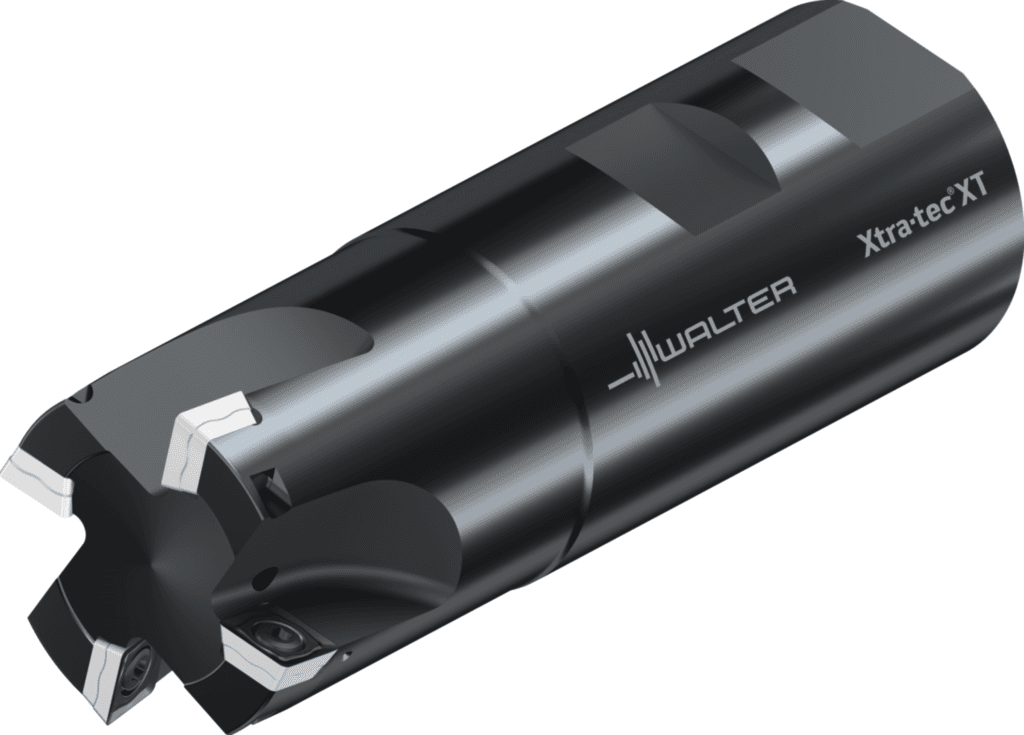

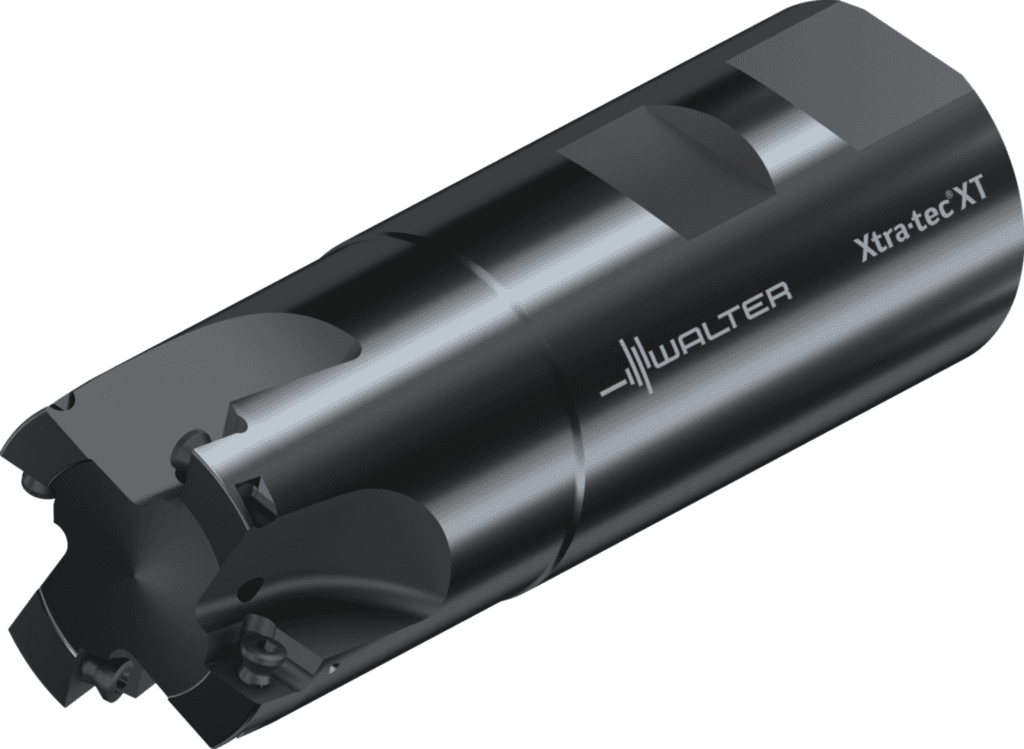

M4132-040-W40-04-09

2 336.13 PLN

Walter

6556146

Frez kątowy

Średnica skrawania (D_c)

40 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Średnia oprawki, po stronie maszyny (C3)

40 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

400

Jednostka akwizycji (CUB)

M

Rozmiar montażowy, po stronie maszyny (CZCMS)

400

Wyjście środka chłodząco-smarującego (CXSC)

3

Długość funkcjonalna (LF)

80 mm

Strona maszyny typu forma (FMT)

EXT

Pozostała ilość doszlifowania (OAL)

120 mm

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Pozostała ilość doszlifowania (B5)

120 mm

Długość całkowita (l₁)

120 mm

Wersja oprawki, po stronie maszyny (C14)

1

Wstawić kod kształtu (SC)

S

Zastosowanie

Frezowanie

Średnica chwytu (d₁)

40 mm

Główne zastosowanie

P / K / N / M / S

Aplikacja dodatkowa

H / O

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

4

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Dokładność po stronie maszyny (CUBPMS)

G

Długość trzonka (LS)

70 mm

Długość trzonka (C4)

70 mm

Średnica łopaty 1 (średnica nominalna) (DC)

40 mm

Długość mocowania (LSC)

70 mm

Masa (ciężar) (WT)

1,07 kg

Masa (ciężar) (D7)

1,07 kg

Ciężar (WT)

1,07 kg

Długość wspornika (OHX)

49 mm

Długość wspornika (B3)

49 mm

Maksymalny wysięg (l₄)

49 mm

Liczba możliwości wykorzystania (NOI)

200

Długość użytkowa (LU)

49 mm

Długość użytkowa (B4)

49 mm

Proces obróbki (J8)

FPL

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Głębokość zagłębienia, maks. (E5)

0,7 mm

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Liczba części tnących (CICT)

4

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

4

Liczba efektywnych ostrzy, po stronie obwodu (F21)

4

Liczba efektywnych ostrzy, po stronie czołowej (F22)

4

Number of inserts per mounting level (F24)

4

Kąt frezowania wgłębnego maks. (RMPX)

0 °

Kąt frezowania wgłębnego maks. (E4)

0 °

Forma montażowa, po stronie maszyny (C12)

10

Norma (J1)

ISO3338-2

Oznaczenie kształtu, numer normy (J11)

WE

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Liczba płytek skrawających, pozycja A (CICT (F))

4

Liczba płytek skrawających, pozycja A (G13)

4

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

4

Liczba zębów (Z)

4

Średnica łopaty 1 (średnica nominalna) (A1)

40 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL10G4000h$06

Kodowanie złącza, po stronie maszyny (J6)

ZYL10G4000h$06

Długość głowicy (B6)

49 mm

Długość krawędzi skrawającej, maks. (APMX)

8,4 mm

Długość krawędzi skrawającej, maks. (B2)

8,4 mm

Długość korpusu (LB)

49 mm

Długość krawędzi skrawającej (L_c)

8,4 mm

Kąt padania (KAPR)

89,75 °

Kąt padania (E1)

89,75 °

Nazwa produktu (J22)

196

Kodowanie złącza płytki skrawającej (J41)

WR$$SD09T3**3R*PD**

Możliwe płytki skrawające (Typ)

SD .. 09T3 ..; SDGT09T3PDR

Prędkość obrotowa, maks. (RPMX)

30100 1/min

Prędkość obrotowa, maks. (D6)

30100 1/min

Identyfikator obrazu (TSYC)

M4132-W

Średnica ostrza 2 (DCX)

40,23 mm

średnica korpusu (A3)

39,25 mm

Identyfikujący numer zamówienia (J21)

M4132-040-W40-04-09

Oznaczenie narzędzia (Oznaczenie)

M4132-040-W40-04-09
