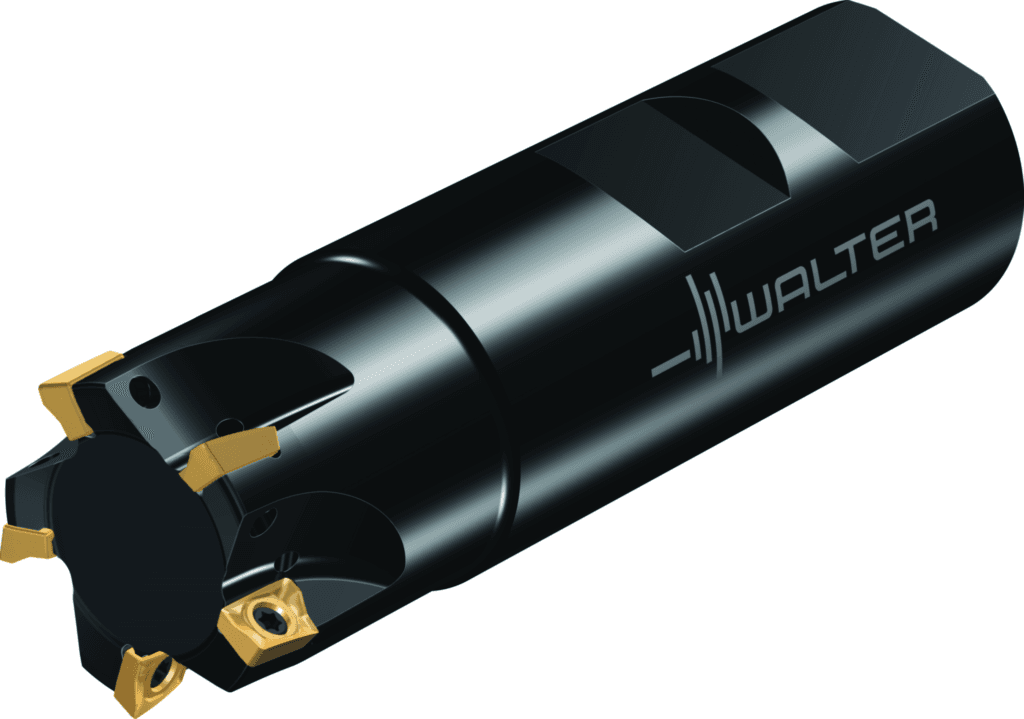

M5130-010-W16-02-05

1 644.34 PLN

Walter

7622305

Frez kątowy

Średnica skrawania (D_c)

10 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Jednostka akwizycji (CUB)

M

Wyjście środka chłodząco-smarującego (CXSC)

3

Długość trzonka (LS)

48 mm

Pozostała ilość doszlifowania (OAL)

80 mm

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Rozmiar montażowy, po stronie maszyny (C2)

160

Średnia oprawki, po stronie maszyny (C3)

16 mm

Średnica chwytu (d₁)

16 mm

Kodowanie siedziska płytowego (SSC)

6

Wersja oprawki, po stronie maszyny (C14)

1

Długość wspornika (B3)

30 mm

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Długość trzonka (C4)

48 mm

Liczba efektywnych ostrzy, po stronie obwodu (F21)

2

Liczba efektywnych ostrzy, po stronie czołowej (F22)

2

Pozostała ilość doszlifowania (B5)

80 mm

Główne zastosowanie

P / K / N / M / S

Aplikacja dodatkowa

H / O

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

2

Średnica łopaty 1 (średnica nominalna) (DC)

10 mm

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

160

Długość całkowita (l₁)

80 mm

Masa (ciężar) (WT)

0,089 kg

Masa (ciężar) (D7)

0,089 kg

Długość użytkowa (LU)

30 mm

Długość użytkowa (B4)

30 mm

Średnica ostrza 2 (DCX)

10 mm

Długość funkcjonalna (LF)

56 mm

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

2

Liczba możliwości wykorzystania (NOI)

100

Długość mocowania (LSC)

48 mm

Ciężar (WT)

0,09 kg

Liczba zębów (Z)

2

Długość wspornika (OHX)

30 mm

Długość krawędzi skrawającej (L_c)

5 mm

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Wstawić kod kształtu (SC)

A

Forma montażowa, po stronie maszyny (C12)

10

Norma (J1)

ISO3338-2

Oznaczenie kształtu, numer normy (J11)

WE

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Liczba części tnących (CICT)

2

Liczba płytek skrawających, pozycja A (CICT (F))

2

Number of inserts per mounting level (F24)

2

Liczba płytek skrawających, pozycja A (G13)

2

Prędkość obrotowa, maks. (RPMX)

40000 1/min

Prędkość obrotowa, maks. (D6)

40000 1/min

Proces obróbki (J8)

FZI

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

2

Długość krawędzi skrawającej, maks. (APMX)

5 mm

Długość krawędzi skrawającej, maks. (B2)

5 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL10G1600h$06

Kodowanie złącza, po stronie maszyny (J6)

ZYL10G1600h$06

Średnica łopaty 1 (średnica nominalna) (A1)

10 mm

Nazwa produktu (J22)

7021

Długość korpusu (LB)

26,7 mm

Maksymalny wysięg (l₄)

30 mm

Kodowanie złącza płytki skrawającej (J41)

WR$$AC0602**3R*****

Możliwe płytki skrawające (Typ)

AC .. 0602 .. R

Szerokość skrawania maks. (CWX)

2,5 mm

Kąt frezowania wgłębnego maks. (RMPX)

6,7 °

średnica korpusu (A3)

9,5 mm

Kąt frezowania wgłębnego maks. (E4)

6,7 °

Głębokość zagłębienia, maks. (E5)

0,77 mm

Identyfikator obrazu (TSYC)

M5130-W-05

Długość głowicy (B6)

26,7 mm

Identyfikujący numer zamówienia (J21)

M5130-010-W16-02-05

Oznaczenie narzędzia (Oznaczenie)

M5130-010-W16-02-05
