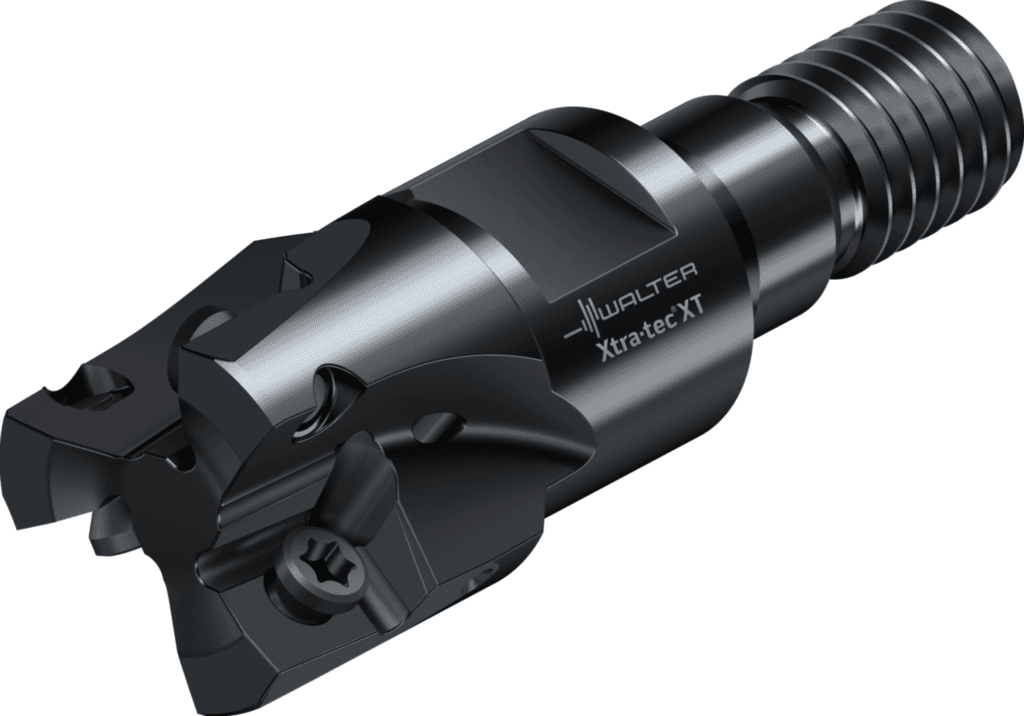

M5130-012-TC06-03-05

1 766.72 PLN

Walter

7714660

Frez kątowy

Średnica skrawania (D_c)

12 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Forma montażowa, po stronie maszyny (C12)

2

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

SAW

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Norma (J1)

-

Kodowanie siedziska płytowego (SSC)

6

Rozmiar montażowy, po stronie maszyny (C2)

60

Długość wspornika (B3)

20 mm

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Masa (ciężar) (WT)

0,022 kg

Masa (ciężar) (D7)

0,022 kg

Główne zastosowanie

P / K / N / M / S

Aplikacja dodatkowa

H / O

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

3

Średnica łopaty 1 (średnica nominalna) (DC)

12 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

60

Długość użytkowa (LU)

20 mm

Długość użytkowa (B4)

20 mm

Długość funkcjonalna (LF)

34 mm

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

3

Liczba zębów (Z)

3

Liczba możliwości wykorzystania (NOI)

80

Liczba części tnących (CICT)

3

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

3

Długość krawędzi skrawającej (L_c)

5 mm

Średnia oprawki, po stronie maszyny (C3)

9,7 mm

Długość wspornika (OHX)

20 mm

Dokładność po stronie maszyny (CUBPMS)

A

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Wstawić kod kształtu (SC)

A

Liczba płytek skrawających, pozycja A (CICT (F))

3

Liczba efektywnych ostrzy, po stronie obwodu (F21)

3

Liczba efektywnych ostrzy, po stronie czołowej (F22)

3

Number of inserts per mounting level (F24)

3

Liczba płytek skrawających, pozycja A (G13)

3

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Prędkość obrotowa, maks. (RPMX)

40000 1/min

Prędkość obrotowa, maks. (D6)

40000 1/min

Proces obróbki (J8)

FZI

Ciężar (WT)

0,02 kg

Długość krawędzi skrawającej, maks. (APMX)

5 mm

Długość krawędzi skrawającej, maks. (B2)

5 mm

Średnica łopaty 1 (średnica nominalna) (A1)

12 mm

Długość korpusu (LB)

20 mm

Długość głowicy (B6)

20 mm

Średnica chwytu (d₁)

9,7 mm

Maksymalny wysięg (l₄)

20 mm

Kąt frezowania wgłębnego maks. (RMPX)

4,8 °

Kąt frezowania wgłębnego maks. (E4)

4,8 °

Kodowanie złącza, po stronie maszyny (CCMS)

SAW02A0060

Długość trzonka (LS)

14,5 mm

Pozostała ilość doszlifowania (OAL)

34,5 mm

Pozostała ilość doszlifowania (B5)

34,5 mm

Długość trzonka (C4)

14,5 mm

Kodowanie złącza, po stronie maszyny (J6)

SAW02A0060

Identyfikator obrazu (TSYC)

M5130-TC-05

Kodowanie złącza płytki skrawającej (J41)

WR$$AC0602**3R*****

Możliwe płytki skrawające (Typ)

AC .. 0602 .. R

Szerokość skrawania maks. (CWX)

3 mm

Stosunek długości średnicy (ULDR)

2,42

średnica korpusu (A3)

11,5 mm

Głębokość zagłębienia, maks. (E5)

0,73 mm

Identyfikujący numer zamówienia (J21)

M5130-012-TC06-03-05

Oznaczenie narzędzia (Oznaczenie)

M5130-012-TC06-03-05
