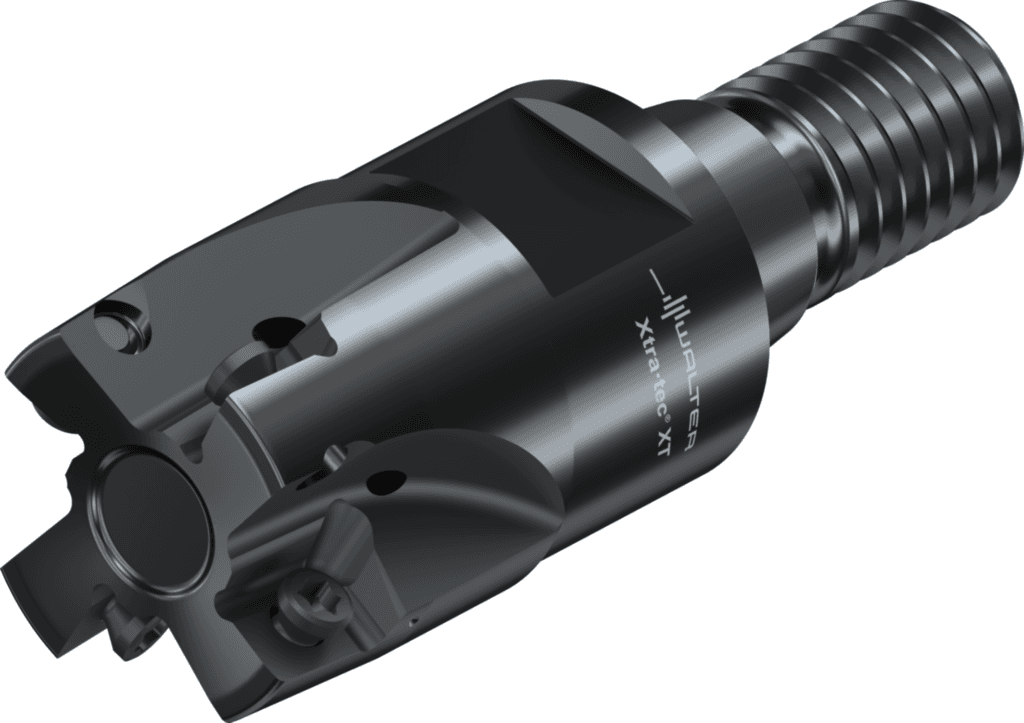

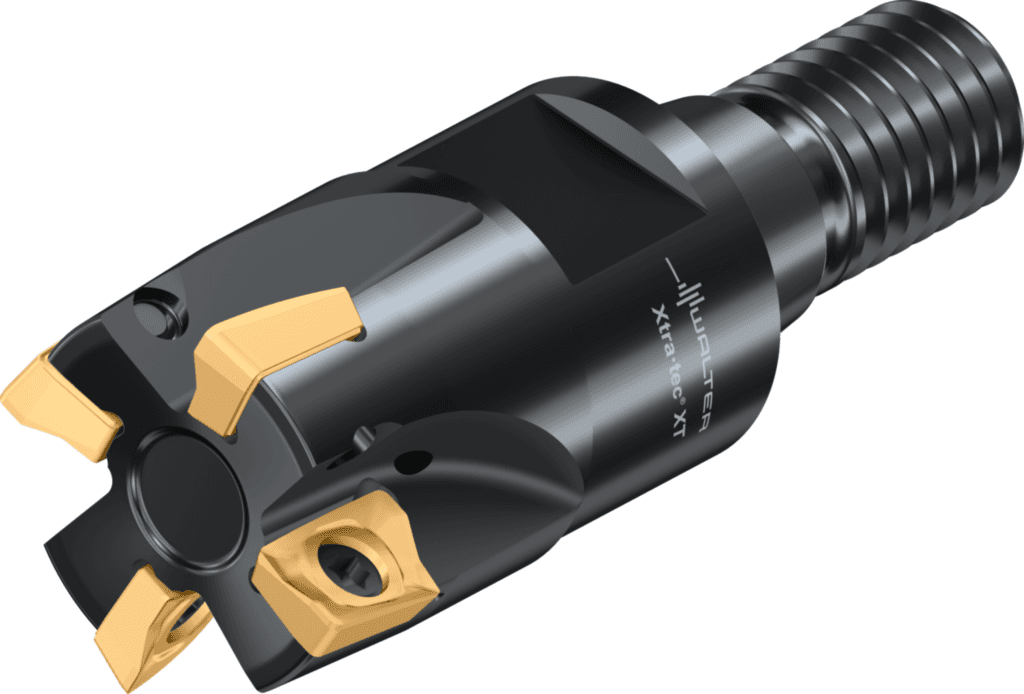

M5130.015-T14-04-05

2 075.38 PLN

Walter

7539006

Frez kątowy

Średnica skrawania (D_c)

0,625 inch

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

SAW

Wyjście środka chłodząco-smarującego (H22)

3

Dokładność po stronie maszyny (CUBPMS)

C

Wyjście środka chłodząco-smarującego (CXSC)

3

Długość funkcjonalna (LF)

43 mm

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Norma (J1)

-

Masa (ciężar) (WT)

0,045 kg

Masa (ciężar) (D7)

0,045 kg

Kodowanie siedziska płytowego (SSC)

6

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Rozmiar montażowy, po stronie maszyny (C2)

140

Średnia oprawki, po stronie maszyny (C3)

14,5 mm

Główne zastosowanie

P / K / N / M / S

Aplikacja dodatkowa

H / O

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

4

Rozmiar montażowy, po stronie maszyny (CZCMS)

140

Pozostała ilość doszlifowania (OAL)

43 mm

Pozostała ilość doszlifowania (B5)

43 mm

Długość użytkowa (LU)

25 mm

Długość użytkowa (B4)

25 mm

Długość wspornika (B3)

25 mm

Liczba możliwości wykorzystania (NOI)

80

Długość wspornika (OHX)

25 mm

Długość krawędzi skrawającej (L_c)

0,197 inch

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Wstawić kod kształtu (SC)

A

Liczba części tnących (CICT)

4

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

4

Liczba efektywnych ostrzy, po stronie obwodu (F21)

4

Liczba efektywnych ostrzy, po stronie czołowej (F22)

4

Number of inserts per mounting level (F24)

4

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Prędkość obrotowa, maks. (RPMX)

40000 1/min

Prędkość obrotowa, maks. (D6)

40000 1/min

Proces obróbki (J8)

FZI

Długość krawędzi skrawającej, maks. (APMX)

5 mm

Liczba płytek skrawających, pozycja A (CICT (F))

4

Liczba płytek skrawających, pozycja A (G13)

4

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

4

Liczba zębów (Z)

4

Długość krawędzi skrawającej, maks. (B2)

5 mm

Średnica ostrza 2 (DCX)

15,875 mm

Średnica łopaty 1 (średnica nominalna) (DC)

15,875 mm

Średnica łopaty 1 (średnica nominalna) (A1)

15,875 mm

Długość głowicy (B6)

25 mm

Długość korpusu (LB)

25 mm

Kodowanie złącza, po stronie maszyny (CCMS)

SAW01C0140

Kodowanie złącza, po stronie maszyny (J6)

SAW01C0140

Nazwa produktu (J22)

7021

Kąt frezowania wgłębnego maks. (RMPX)

3 °

Kąt frezowania wgłębnego maks. (E4)

3 °

Stosunek długości średnicy (ULDR)

2,34

Średnica chwytu (d₁)

0,571 inch

Ciężar (WT)

0,099 lbs

Szerokość skrawania maks. (CWX)

3,5 mm

Kodowanie złącza płytki skrawającej (J41)

WR$$AC0602**3R*****

Możliwe płytki skrawające (Typ)

AC .. 0602 .. R

Identyfikator obrazu (TSYC)

M5130-T-05-INCH

średnica korpusu (A3)

15,38 mm

Identyfikujący numer zamówienia (J21)

M5130.015-T14-04-05

Maksymalny wysięg (l₄)

0,984 inch

Oznaczenie narzędzia (Oznaczenie)

M5130.015-T14-04-05
