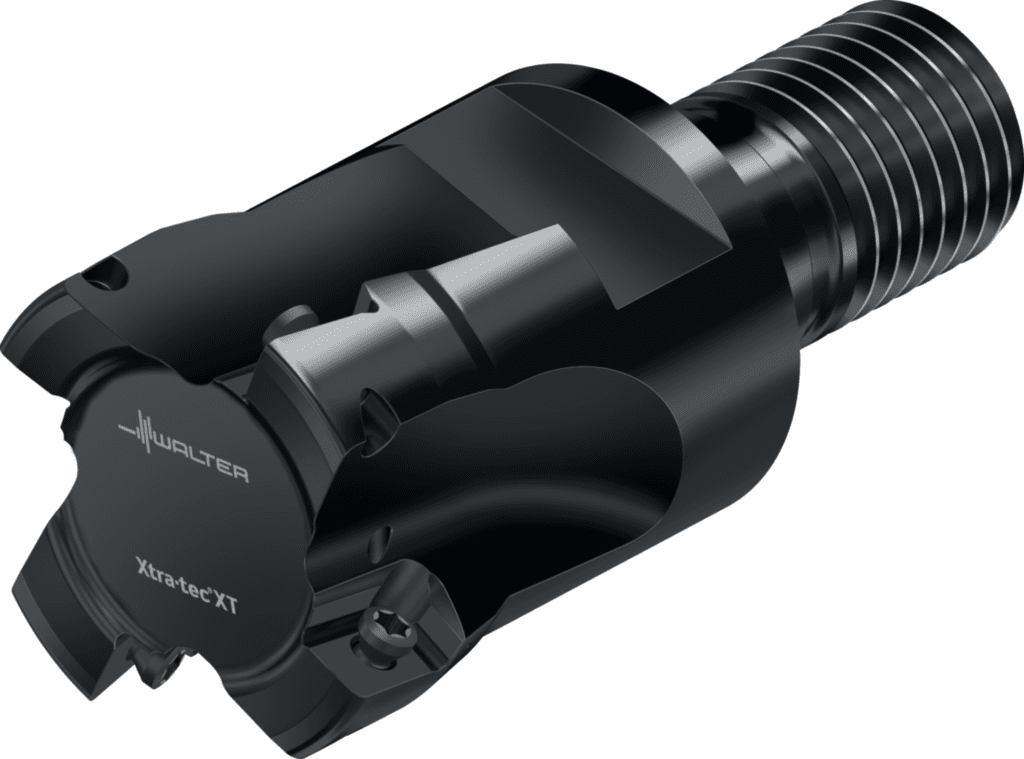

Frez kątowy M5130.026-T22-04-09

2 336.13 PLN

Walter

8562262

Frez kątowy M5130 • Xtra·tec ® XT • ScrewFit • κ=90° • cal • BC .. 0903 .. • Dc=25mm • Z=4 2 krawędzie skrawające na płytce Narzędzie 3 podziałki zębów do różnorodnych zastosowań;Stabilny przekrój płytki i wzmocniony grzbiet zęba;Frez kątowy Xtra·tec ® XT M5130;Kąt przystawienia dokładnie 90° Zastosowanie Obszary zastosowania: przemysł ogólno-maszynowy, przemysł lotniczy i astronautyczny, technika medyczna, elektronika, mechanika precyzyjna ;Frez nadwymiarowy do obróbki głębokich występów;Uniwersalne zastosowanie w ISO P, K, M, N i H;Frezowanie płaszczyzn i kątowe, skośne frezowanie wgłębne, obróbka kieszeni i frezowanie cyrkulacyjne Płytka 2 krawędzie skrawające na płytkę;Rombowe pozytywowe;Stabilne przekroje poprzeczne dzięki zredukowanemu kątowi przyłożenia;Wersja matrycowa (ACMT.., BCMT..);Wersja szlifowana obwodowo (ACGT.., BCGT.. wzgl. ACHT.., BCHT..);Płytki z wlutowanymi płytkami PKD (1 krawędź skrawająca) Korzyści Najwyższe parametry skrawania i trwałości zapewniają maksymalną wydajność produkcji;Maksymalne bezpieczeństwo procesu dzięki wysokiej stabilności;Optymalnie dostosowane do obróbki dzięki szerokiej ofercie produktów;Zredukowane koszty narzędzi i minimalne nakłady dzięki możliwości uniwersalnego zastosowania

Średnica skrawania (D_c)

1 inch

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

SAW

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

220

Dokładność po stronie maszyny (CUBPMS)

C

Długość funkcjonalna (LF)

35 mm

Długość wspornika (LPR)

35 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

220

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Norma (J1)

-

Kodowanie siedziska płytowego (SSC)

9

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Długość wspornika (B3)

35 mm

Średnia oprawki, po stronie maszyny (C3)

22 mm

Główne zastosowanie

P / K / N / M / S

Aplikacja dodatkowa

H / O

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

4

Długość użytkowa (LU)

35 mm

Długość użytkowa (B4)

35 mm

Masa (ciężar) (WT)

0,099 kg

Masa (ciężar) (D7)

0,099 kg

Pozostała ilość doszlifowania (OAL)

58 mm

Pozostała ilość doszlifowania (B5)

58 mm

Długość wspornika (OHX)

35 mm

Długość krawędzi skrawającej (L_c)

0,354 inch

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Liczba części tnących (CICT)

4

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

4

Liczba efektywnych ostrzy, po stronie obwodu (F21)

4

Liczba efektywnych ostrzy, po stronie czołowej (F22)

4

Number of inserts per mounting level (F24)

4

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Średnica ostrza 2 (DCX)

25,4 mm

Kodowanie złącza, po stronie maszyny (CCMS)

SAW01C0220

Kodowanie złącza, po stronie maszyny (J6)

SAW01C0220

Średnica chwytu (d₁)

0,866 inch

Proces obróbki (J8)

FZI

Liczba płytek skrawających, pozycja A (CICT (F))

4

Liczba płytek skrawających, pozycja A (G13)

4

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

4

Liczba zębów (Z)

4

Średnica łopaty 1 (średnica nominalna) (DC)

25,4 mm

Długość korpusu (LB)

35 mm

Średnica łopaty 1 (średnica nominalna) (A1)

25,4 mm

Długość głowicy (B6)

35 mm

Maksymalny wysięg (l₄)

1,378 inch

Długość krawędzi skrawającej, maks. (APMX)

9 mm

Długość krawędzi skrawającej, maks. (B2)

9 mm

Wstawić kod kształtu (SC)

B

Nazwa produktu (J22)

7021

Stosunek długości średnicy (ULDR)

2,15

Kodowanie złącza płytki skrawającej (J41)

WR$$BC0903**3R*****

Szerokość skrawania maks. (CWX)

5,9 mm

Liczba możliwości wykorzystania (NOI)

160

Kąt frezowania wgłębnego maks. (RMPX)

3,676 °

Prędkość obrotowa, maks. (RPMX)

35700 1/min

Identyfikator obrazu (TSYC)

M5130-T-09-INCH

średnica korpusu (A3)

24,15 mm

Prędkość obrotowa, maks. (D6)

35700 1/min

Kąt frezowania wgłębnego maks. (E4)

3,676 °

Głębokość zagłębienia, maks. (E5)

0,601 mm

Identyfikujący numer zamówienia (J21)

M5130.026-T22-04-09

Oznaczenie narzędzia (Oznaczenie)

M5130.026-T22-04-09

Możliwe płytki skrawające (Typ)

BC .. 0903 .. R

Ciężar (WT)

0,218 lbs
