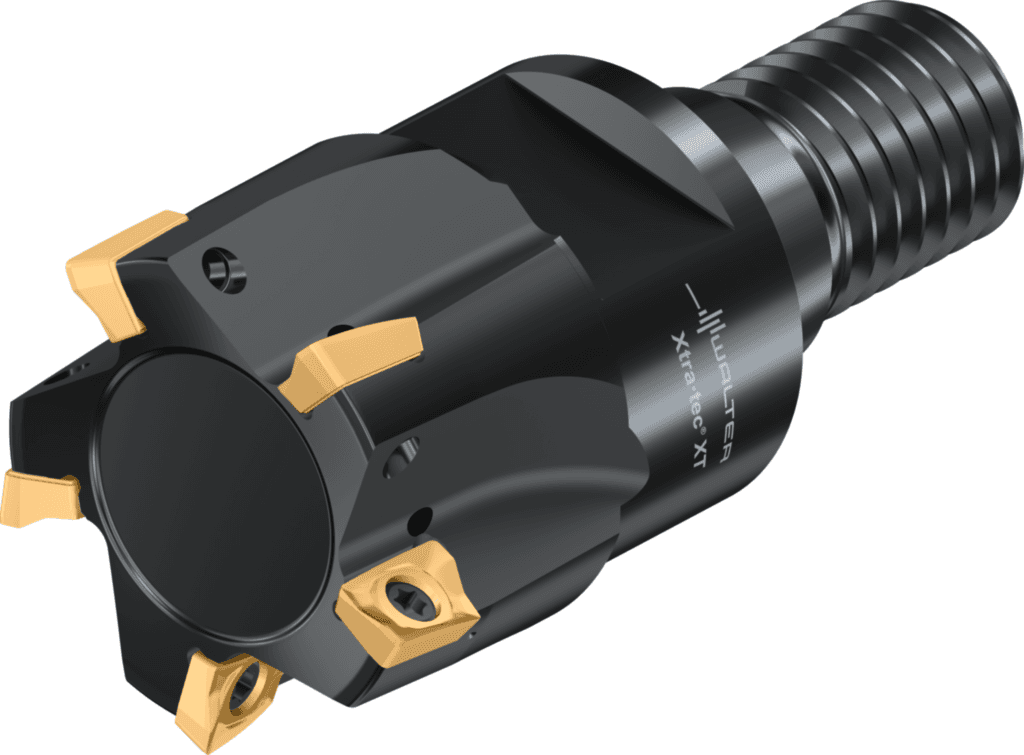

M5130.026-T22-05-05

2 447.87 PLN

Walter

7539009

Frez kątowy

Średnica skrawania (D_c)

1 inch

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

SAW

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

220

Dokładność po stronie maszyny (CUBPMS)

C

Rozmiar montażowy, po stronie maszyny (CZCMS)

220

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Norma (J1)

-

Kodowanie siedziska płytowego (SSC)

6

Długość wspornika (B3)

30 mm

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Średnia oprawki, po stronie maszyny (C3)

22 mm

Masa (ciężar) (WT)

0,115 kg

Masa (ciężar) (D7)

0,115 kg

Główne zastosowanie

P / K / N / M / S

Aplikacja dodatkowa

H / O

Długość funkcjonalna (LF)

53 mm

Pozostała ilość doszlifowania (OAL)

53 mm

Pozostała ilość doszlifowania (B5)

53 mm

Długość użytkowa (LU)

30 mm

Długość użytkowa (B4)

30 mm

Liczba możliwości wykorzystania (NOI)

80

Liczba części tnących (CICT)

5

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

5

Długość wspornika (OHX)

30 mm

Długość krawędzi skrawającej (L_c)

0,197 inch

Ciężar (WT)

0,254 lbs

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Wstawić kod kształtu (SC)

A

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

5

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

5

Liczba efektywnych ostrzy, po stronie obwodu (F21)

5

Liczba efektywnych ostrzy, po stronie czołowej (F22)

5

Number of inserts per mounting level (F24)

5

Liczba płytek skrawających, pozycja A (CICT (F))

5

Liczba płytek skrawających, pozycja A (G13)

5

Liczba zębów (Z)

5

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Średnica ostrza 2 (DCX)

25,4 mm

Kodowanie złącza, po stronie maszyny (CCMS)

SAW01C0220

Kodowanie złącza, po stronie maszyny (J6)

SAW01C0220

Średnica chwytu (d₁)

0,866 inch

Prędkość obrotowa, maks. (RPMX)

40000 1/min

Prędkość obrotowa, maks. (D6)

40000 1/min

Proces obróbki (J8)

FZI

Długość krawędzi skrawającej, maks. (APMX)

5 mm

Średnica łopaty 1 (średnica nominalna) (DC)

25,4 mm

Średnica łopaty 1 (średnica nominalna) (A1)

25,4 mm

Długość krawędzi skrawającej, maks. (B2)

5 mm

Długość korpusu (LB)

30 mm

Długość głowicy (B6)

30 mm

Nazwa produktu (J22)

7021

Maksymalny wysięg (l₄)

1,181 inch

Stosunek długości średnicy (ULDR)

2,15

Szerokość skrawania maks. (CWX)

3,5 mm

Kąt frezowania wgłębnego maks. (RMPX)

1,6 °

Kąt frezowania wgłębnego maks. (E4)

1,6 °

Kodowanie złącza płytki skrawającej (J41)

WR$$AC0602**3R*****

Możliwe płytki skrawające (Typ)

AC .. 0602 .. R

Identyfikator obrazu (TSYC)

M5130-T-05-INCH

średnica korpusu (A3)

24,31 mm

Identyfikujący numer zamówienia (J21)

M5130.026-T22-05-05

Oznaczenie narzędzia (Oznaczenie)

M5130.026-T22-05-05
