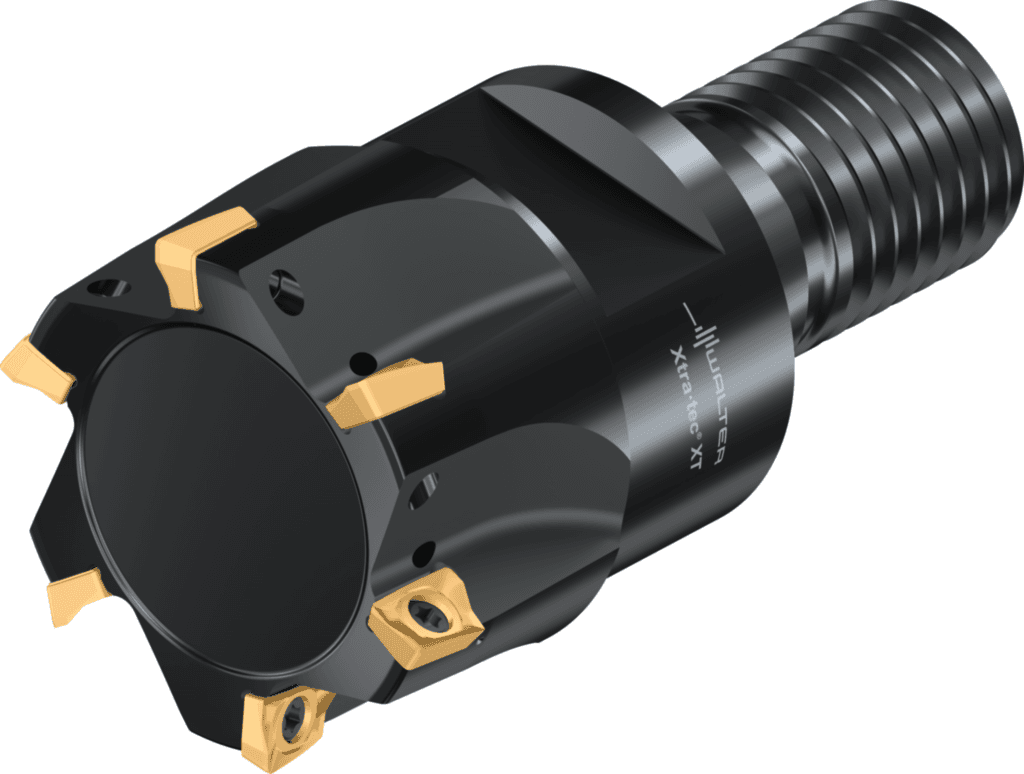

M5130.031-T28-06-05

2 697.98 PLN

Walter

7539011

Frez kątowy

Średnica skrawania (D_c)

1,25 inch

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

SAW

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

280

Dokładność po stronie maszyny (CUBPMS)

C

Rozmiar montażowy, po stronie maszyny (CZCMS)

280

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Norma (J1)

-

Kodowanie siedziska płytowego (SSC)

6

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Długość wspornika (B3)

35 mm

Średnia oprawki, po stronie maszyny (C3)

28 mm

Pozostała ilość doszlifowania (B5)

64 mm

Pozostała ilość doszlifowania (OAL)

64 mm

Główne zastosowanie

P / K / N / M / S

Aplikacja dodatkowa

H / O

Długość użytkowa (LU)

35 mm

Długość użytkowa (B4)

35 mm

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

6

Liczba zębów (Z)

6

Liczba możliwości wykorzystania (NOI)

80

Długość wspornika (OHX)

35 mm

Masa (ciężar) (WT)

0,191 kg

Masa (ciężar) (D7)

0,191 kg

Ciężar (WT)

0,421 lbs

Długość krawędzi skrawającej (L_c)

0,197 inch

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Liczba części tnących (CICT)

6

Liczba płytek skrawających, pozycja A (CICT (F))

6

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

6

Liczba efektywnych ostrzy, po stronie obwodu (F21)

6

Liczba efektywnych ostrzy, po stronie czołowej (F22)

6

Number of inserts per mounting level (F24)

6

Liczba płytek skrawających, pozycja A (G13)

6

Wstawić kod kształtu (SC)

A

Średnica ostrza 2 (DCX)

31,75 mm

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Kodowanie złącza, po stronie maszyny (CCMS)

SAW01C0280

Kodowanie złącza, po stronie maszyny (J6)

SAW01C0280

Średnica chwytu (d₁)

1,102 inch

Proces obróbki (J8)

FZI

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

6

Długość krawędzi skrawającej, maks. (APMX)

5 mm

Kąt frezowania wgłębnego maks. (RMPX)

1,2 °

Kąt frezowania wgłębnego maks. (E4)

1,2 °

Średnica łopaty 1 (średnica nominalna) (DC)

31,75 mm

Średnica łopaty 1 (średnica nominalna) (A1)

31,75 mm

Długość korpusu (LB)

35 mm

Długość głowicy (B6)

35 mm

Maksymalny wysięg (l₄)

1,378 inch

Długość krawędzi skrawającej, maks. (B2)

5 mm

Długość funkcjonalna (LF)

64 mm

Nazwa produktu (J22)

7021

Stosunek długości średnicy (ULDR)

2,03

Szerokość skrawania maks. (CWX)

3,5 mm

Kodowanie złącza płytki skrawającej (J41)

WR$$AC0602**3R*****

Możliwe płytki skrawające (Typ)

AC .. 0602 .. R

Identyfikator obrazu (TSYC)

M5130-T-05-INCH

Prędkość obrotowa, maks. (RPMX)

36800 1/min

średnica korpusu (A3)

30,56 mm

Prędkość obrotowa, maks. (D6)

36800 1/min

Identyfikujący numer zamówienia (J21)

M5130.031-T28-06-05

Oznaczenie narzędzia (Oznaczenie)

M5130.031-T28-06-05
