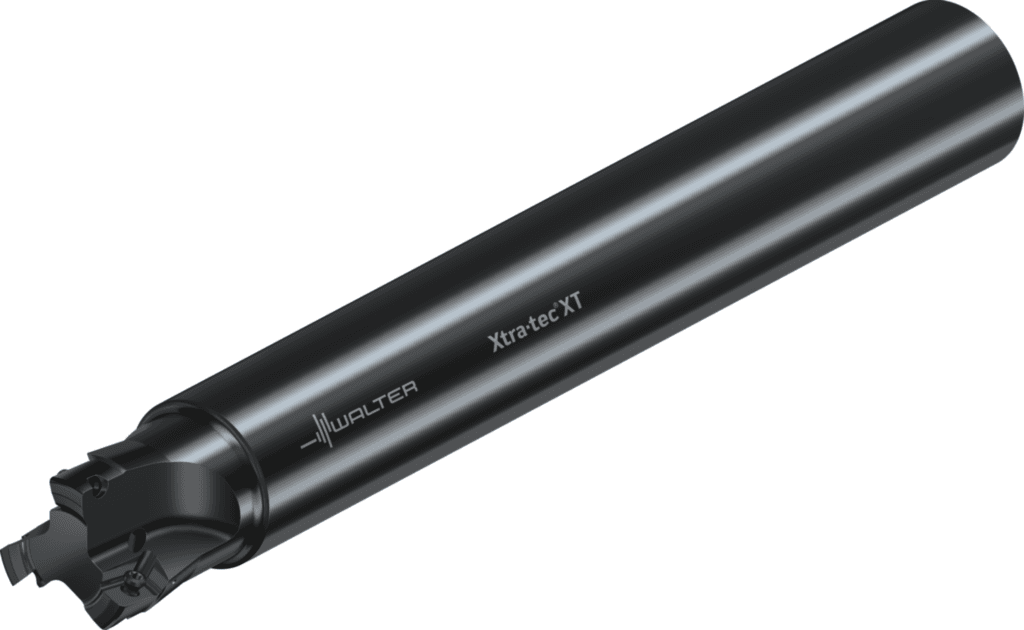

M5130-032-A32-03-12

2 346.77 PLN

Walter

7539414

Frez kątowy

Średnica skrawania (D_c)

32 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

320

Jednostka akwizycji (CUB)

M

Rozmiar montażowy, po stronie maszyny (CZCMS)

320

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Norma (J1)

-

Wersja oprawki, po stronie maszyny (C14)

1

Kodowanie siedziska płytowego (SSC)

12

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Średnia oprawki, po stronie maszyny (C3)

32 mm

Średnica chwytu (d₁)

32 mm

Główne zastosowanie

P / K / N / M / S

Aplikacja dodatkowa

H / O

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

3

Długość krawędzi skrawającej (L_c)

12 mm

Dokładność po stronie maszyny (CUBPMS)

G

Długość użytkowa (LU)

39 mm

Długość użytkowa (B4)

39 mm

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

3

Liczba zębów (Z)

3

Długość trzonka (C4)

60 mm

Długość trzonka (LS)

60 mm

Ciężar (WT)

1,44 kg

Liczba części tnących (CICT)

3

Liczba możliwości wykorzystania (NOI)

200

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

3

Długość wspornika (OHX)

39 mm

Długość wspornika (B3)

39 mm

Maksymalny wysięg (l₄)

39 mm

Pozostała ilość doszlifowania (OAL)

250 mm

Pozostała ilość doszlifowania (B5)

250 mm

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Liczba płytek skrawających, pozycja A (CICT (F))

3

Liczba efektywnych ostrzy, po stronie obwodu (F21)

3

Liczba efektywnych ostrzy, po stronie czołowej (F22)

3

Number of inserts per mounting level (F24)

3

Liczba płytek skrawających, pozycja A (G13)

3

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Proces obróbki (J8)

FZI

Kodowanie złącza, po stronie maszyny (J6)

ZYL01G3200

Długość funkcjonalna (LF)

250 mm

Długość całkowita (l₁)

250 mm

Średnica łopaty 1 (średnica nominalna) (DC)

32 mm

Średnica łopaty 1 (średnica nominalna) (A1)

32 mm

Średnica ostrza 2 (DCX)

32 mm

Szerokość skrawania maks. (CWX)

7 mm

Długość krawędzi skrawającej, maks. (APMX)

12 mm

Długość krawędzi skrawającej, maks. (B2)

12 mm

Długość głowicy (B6)

39 mm

Wstawić kod kształtu (SC)

B

Nazwa produktu (J22)

7021

Kodowanie złącza płytki skrawającej (J41)

WR$$BC1204**3R*****

Możliwe płytki skrawające (Typ)

BC .. 1204 .. R

Długość korpusu (LB)

39 mm

Prędkość obrotowa, maks. (RPMX)

24400 1/min

Prędkość obrotowa, maks. (D6)

24400 1/min

Masa (ciężar) (WT)

1,44 kg

Masa (ciężar) (D7)

1,44 kg

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL01G3200

Kąt frezowania wgłębnego maks. (RMPX)

3,751 °

średnica korpusu (A3)

30,08 mm

Kąt frezowania wgłębnego maks. (E4)

3,751 °

Głębokość zagłębienia, maks. (E5)

0,819 mm

Identyfikator obrazu (TSYC)

M5130-A-12

Identyfikujący numer zamówienia (J21)

M5130-032-A32-03-12

Oznaczenie narzędzia (Oznaczenie)

M5130-032-A32-03-12
