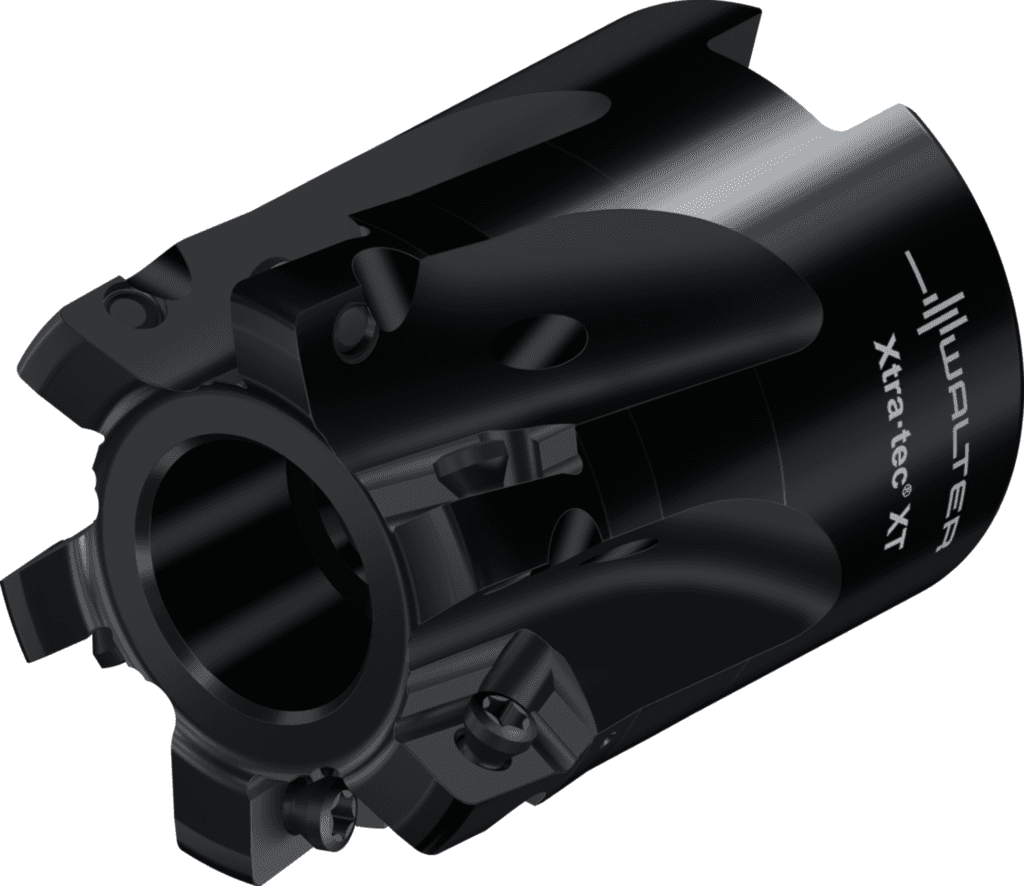

M5130-032-B16-06-09

2 570.27 PLN

Walter

7622343

Frez kątowy

Średnica skrawania (D_c)

32 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Długość funkcjonalna (B71)

40 mm

Jednostka akwizycji (CUB)

M

Długość funkcjonalna (LF)

40 mm

Wyjście środka chłodząco-smarującego (CXSC)

3

Rozmiar montażowy, po stronie maszyny (C2)

160

Średnia oprawki, po stronie maszyny (C3)

16 mm

Średnica chwytu (d₁)

16 mm

Wersja oprawki, po stronie maszyny (C14)

1

Kodowanie siedziska płytowego (SSC)

9

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Długość krawędzi skrawającej (L_c)

9 mm

Identyfikator obrazu (BLD)

2

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

6

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

160

Liczba zębów (Z)

6

Pozostała ilość doszlifowania (OAL)

40 mm

Pozostała ilość doszlifowania (B5)

40 mm

Masa (ciężar) (WT)

0,12 kg

Masa (ciężar) (D7)

0,12 kg

Ciężar (WT)

0,12 kg

Długość wspornika (OHX)

40 mm

Maksymalny wysięg (l₄)

40 mm

średnica korpusu (BD)

mm

Strona maszyny typu forma (FMT)

INT

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Typ montażu, po stronie maszyny (C11)

FDA

Liczba części tnących (CICT)

6

Liczba płytek skrawających, pozycja A (CICT (F))

6

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

6

Forma montażowa, po stronie maszyny (C12)

12

Liczba efektywnych ostrzy, po stronie obwodu (F21)

6

Liczba efektywnych ostrzy, po stronie czołowej (F22)

6

Number of inserts per mounting level (F24)

6

Liczba płytek skrawających, pozycja A (G13)

6

Norma (J1)

ISO6462

Oznaczenie kształtu, numer normy (J11)

A

Długość korpusu (LB)

40 mm

Proces obróbki (J8)

FZI

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

6

Kodowanie złącza, po stronie maszyny (CCMS)

FDA12G1600

Kodowanie złącza, po stronie maszyny (J6)

FDA12G1600

Średnica łopaty 1 (średnica nominalna) (DC)

32 mm

Średnica łopaty 1 (średnica nominalna) (A1)

32 mm

Średnica ostrza 2 (DCX)

32 mm

Długość krawędzi skrawającej, maks. (APMX)

9 mm

Wstawić kod kształtu (SC)

B

Nazwa produktu (J22)

7021

Kodowanie złącza płytki skrawającej (J41)

WR$$BC0903**3R*****

Szerokość skrawania maks. (CWX)

5,9 mm

Liczba możliwości wykorzystania (NOI)

160

Możliwe płytki skrawające (Typ)

BC .. 0903 .. R

Głębokość skrawania (B2)

9 mm

Identyfikator obrazu (TSYC)

M5130-B1-09

Średnica drążenia, otwór ustalający (A5)

13,25 mm

Średnica ostrza 2 (A2)

32 mm

Średnica piasty (A4)

30 mm

Kąt frezowania wgłębnego maks. (RMPX)

2,648 °

Prędkość obrotowa, maks. (RPMX)

31300 1/min

Stosunek długości średnicy (ULDR)

2,024

średnica korpusu (A3)

30,71 mm

Głębokość drążenia, otwór ustalający (B6)

11,44 mm

Prędkość obrotowa, maks. (D6)

31300 1/min

Kąt frezowania wgłębnego maks. (E4)

2,648 °

Głębokość zagłębienia, maks. (E5)

0,558 mm

Identyfikujący numer zamówienia (J21)

M5130-032-B16-06-09

Oznaczenie narzędzia (Oznaczenie)

M5130-032-B16-06-09
