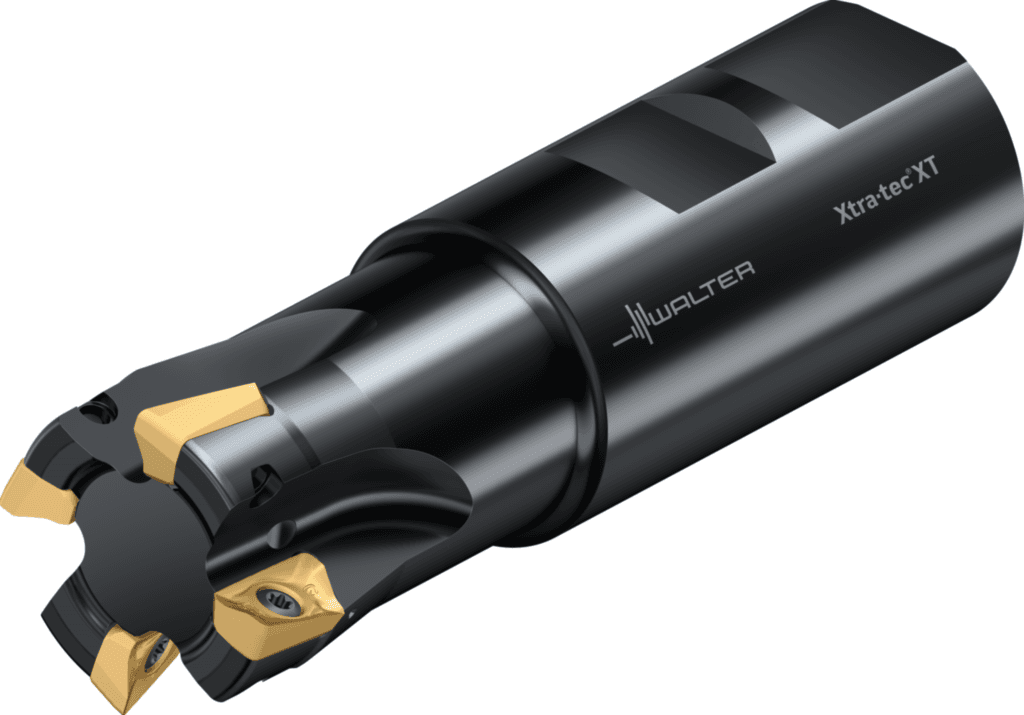

M5130-032-W32-04-12

2 463.84 PLN

Walter

7539420

Frez kątowy

Średnica skrawania (D_c)

32 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

320

Jednostka akwizycji (CUB)

M

Rozmiar montażowy, po stronie maszyny (CZCMS)

320

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Wersja oprawki, po stronie maszyny (C14)

1

Kodowanie siedziska płytowego (SSC)

12

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Średnia oprawki, po stronie maszyny (C3)

32 mm

Średnica chwytu (d₁)

32 mm

Pozostała ilość doszlifowania (B5)

110 mm

Pozostała ilość doszlifowania (OAL)

110 mm

Główne zastosowanie

P / K / N / M / S

Aplikacja dodatkowa

H / O

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

4

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Długość krawędzi skrawającej (L_c)

12 mm

Dokładność po stronie maszyny (CUBPMS)

G

Długość trzonka (C4)

60 mm

Długość trzonka (LS)

60 mm

Długość mocowania (LSC)

60 mm

Ciężar (WT)

0,56 kg

Długość wspornika (OHX)

49 mm

Długość wspornika (B3)

49 mm

Maksymalny wysięg (l₄)

49 mm

Liczba możliwości wykorzystania (NOI)

200

Masa (ciężar) (WT)

0,561 kg

Masa (ciężar) (D7)

0,561 kg

Długość całkowita (l₁)

110 mm

Długość użytkowa (LU)

49 mm

Długość użytkowa (B4)

49 mm

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Liczba części tnących (CICT)

4

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

4

Liczba efektywnych ostrzy, po stronie obwodu (F21)

4

Liczba efektywnych ostrzy, po stronie czołowej (F22)

4

Number of inserts per mounting level (F24)

4

Forma montażowa, po stronie maszyny (C12)

10

Norma (J1)

ISO3338-2

Oznaczenie kształtu, numer normy (J11)

WE

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Proces obróbki (J8)

FZI

Liczba płytek skrawających, pozycja A (CICT (F))

4

Liczba płytek skrawających, pozycja A (G13)

4

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

4

Liczba zębów (Z)

4

Średnica łopaty 1 (średnica nominalna) (DC)

32 mm

Średnica łopaty 1 (średnica nominalna) (A1)

32 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL10G3200h$06

Średnica ostrza 2 (DCX)

32 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL10G3200h$06

Szerokość skrawania maks. (CWX)

7 mm

Długość funkcjonalna (LF)

74 mm

Długość krawędzi skrawającej, maks. (APMX)

12 mm

Długość krawędzi skrawającej, maks. (B2)

12 mm

Długość głowicy (B6)

46 mm

Wstawić kod kształtu (SC)

B

Nazwa produktu (J22)

7021

Kodowanie złącza płytki skrawającej (J41)

WR$$BC1204**3R*****

Możliwe płytki skrawające (Typ)

BC .. 1204 .. R

Długość korpusu (LB)

46 mm

Identyfikator obrazu (TSYC)

M5130-W-12

Prędkość obrotowa, maks. (RPMX)

24400 1/min

Prędkość obrotowa, maks. (D6)

24400 1/min

Kąt frezowania wgłębnego maks. (RMPX)

3,751 °

średnica korpusu (A3)

30,08 mm

Kąt frezowania wgłębnego maks. (E4)

3,751 °

Głębokość zagłębienia, maks. (E5)

0,819 mm

Identyfikujący numer zamówienia (J21)

M5130-032-W32-04-12

Oznaczenie narzędzia (Oznaczenie)

M5130-032-W32-04-12
