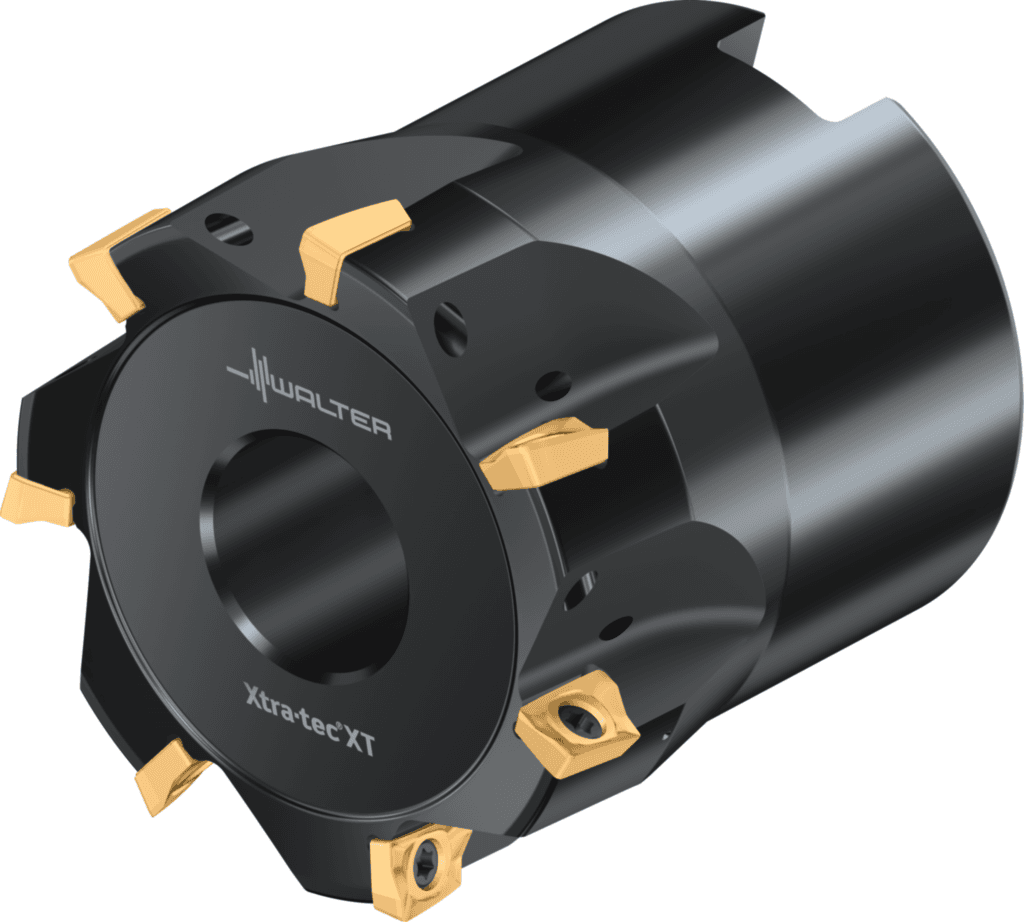

M5130-040-B16-07-05

2 825.70 PLN

Walter

7538942

Frez kątowy

Średnica skrawania (D_c)

40 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Długość funkcjonalna (B71)

40 mm

Jednostka akwizycji (CUB)

M

Długość funkcjonalna (LF)

40 mm

Wyjście środka chłodząco-smarującego (CXSC)

3

Rozmiar montażowy, po stronie maszyny (C2)

160

Średnia oprawki, po stronie maszyny (C3)

16 mm

Norma (J1)

-

Średnica chwytu (d₁)

16 mm

Kodowanie siedziska płytowego (SSC)

6

Wersja oprawki, po stronie maszyny (C14)

1

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Główne zastosowanie

P / K / N / M / S

Identyfikator obrazu (BLD)

2

Aplikacja dodatkowa

H / O

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

160

Pozostała ilość doszlifowania (OAL)

40 mm

Pozostała ilość doszlifowania (B5)

40 mm

Średnica łopaty 1 (średnica nominalna) (DC)

40 mm

Średnica ostrza 2 (DCX)

40 mm

Liczba możliwości wykorzystania (NOI)

100

Masa (ciężar) (WT)

0,238 kg

Masa (ciężar) (D7)

0,238 kg

Długość wspornika (OHX)

40 mm

Maksymalny wysięg (l₄)

40 mm

Ciężar (WT)

0,24 kg

Długość krawędzi skrawającej (L_c)

5 mm

średnica korpusu (BD)

mm

Strona maszyny typu forma (FMT)

INT

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Typ montażu, po stronie maszyny (C11)

FDA

Liczba części tnących (CICT)

7

Liczba płytek skrawających, pozycja A (CICT (F))

7

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

7

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

7

Liczba efektywnych ostrzy, po stronie obwodu (F21)

7

Liczba efektywnych ostrzy, po stronie czołowej (F22)

7

Number of inserts per mounting level (F24)

7

Liczba płytek skrawających, pozycja A (G13)

7

Głębokość drążenia, otwór ustalający (B6)

15 mm

Forma montażowa, po stronie maszyny (C12)

12

Wstawić kod kształtu (SC)

A

Długość korpusu (LB)

40 mm

Stosunek długości średnicy (ULDR)

1,88

Proces obróbki (J8)

FZI

Długość krawędzi skrawającej, maks. (APMX)

5 mm

Głębokość skrawania (B2)

5 mm

Kodowanie złącza, po stronie maszyny (CCMS)

FDA12G1600

Średnica łopaty 1 (średnica nominalna) (A1)

40 mm

Kodowanie złącza, po stronie maszyny (J6)

FDA12G1600

Liczba zębów (Z)

7

Nazwa produktu (J22)

7021

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

7

Średnica piasty (A4)

35 mm

Średnica ostrza 2 (A2)

40 mm

Średnica drążenia, otwór ustalający (A5)

13,25 mm

średnica korpusu (A3)

38,66 mm

Kąt frezowania wgłębnego maks. (RMPX)

0,9 °

Kąt frezowania wgłębnego maks. (E4)

0,9 °

Szerokość skrawania maks. (CWX)

3,5 mm

Kodowanie złącza płytki skrawającej (J41)

WR$$AC0602**3R*****

Możliwe płytki skrawające (Typ)

AC .. 0602 .. R

Prędkość obrotowa, maks. (RPMX)

32500 1/min

Prędkość obrotowa, maks. (D6)

32500 1/min

Identyfikator obrazu (TSYC)

M5130-B1-05

Głębokość zagłębienia, maks. (E5)

0,657 mm

Identyfikujący numer zamówienia (J21)

M5130-040-B16-07-05

Oznaczenie narzędzia (Oznaczenie)

M5130-040-B16-07-05
