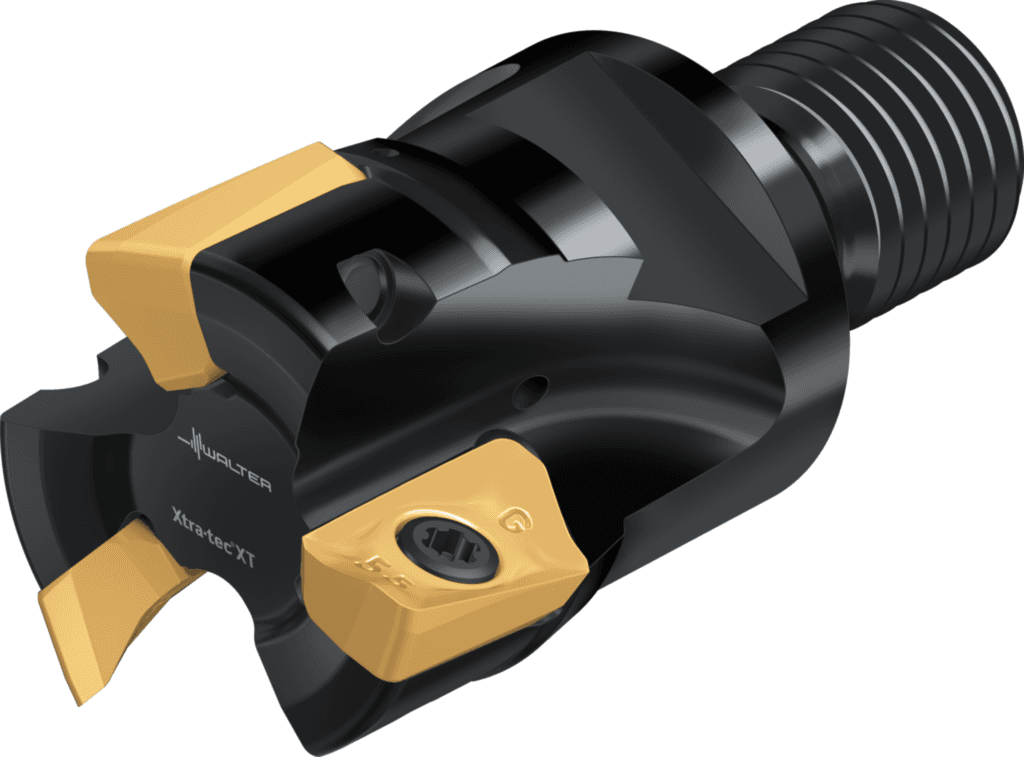

M5130-040-TC16-04-15

2 469.16 PLN

Walter

7737972

Frez kątowy

Średnica skrawania (D_c)

40 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Forma montażowa, po stronie maszyny (C12)

2

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

SAW

Wyjście środka chłodząco-smarującego (H22)

3

Długość funkcjonalna (LF)

40 mm

Długość trzonka (LS)

24 mm

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Rozmiar montażowy, po stronie maszyny (C2)

160

Norma (J1)

-

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Długość wspornika (B3)

40 mm

Długość trzonka (C4)

24 mm

Ciężar (WT)

0,2 kg

Średnia oprawki, po stronie maszyny (C3)

28 mm

Średnica chwytu (d₁)

28 mm

Długość krawędzi skrawającej (L_c)

15 mm

Pozostała ilość doszlifowania (B5)

64 mm

Pozostała ilość doszlifowania (OAL)

64 mm

Główne zastosowanie

P / K / N / M / S

Aplikacja dodatkowa

H / O

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

4

Rozmiar montażowy, po stronie maszyny (CZCMS)

160

Długość użytkowa (LU)

40 mm

Długość użytkowa (B4)

40 mm

Średnica łopaty 1 (średnica nominalna) (DC)

40 mm

Masa (ciężar) (WT)

0,199 kg

Masa (ciężar) (D7)

0,199 kg

Długość wspornika (OHX)

40 mm

Maksymalny wysięg (l₄)

40 mm

Kodowanie siedziska płytowego (SSC)

16

Dokładność po stronie maszyny (CUBPMS)

A

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Liczba części tnących (CICT)

4

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

4

Liczba efektywnych ostrzy, po stronie obwodu (F21)

4

Liczba efektywnych ostrzy, po stronie czołowej (F22)

4

Number of inserts per mounting level (F24)

4

Długość korpusu (LB)

40 mm

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Proces obróbki (J8)

FZI

Liczba możliwości wykorzystania (NOI)

240

Długość krawędzi skrawającej, maks. (APMX)

15 mm

Liczba płytek skrawających, pozycja A (CICT (F))

4

Liczba płytek skrawających, pozycja A (G13)

4

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

4

Liczba zębów (Z)

4

Średnica łopaty 1 (średnica nominalna) (A1)

40 mm

Szerokość skrawania maks. (CWX)

9 mm

Długość krawędzi skrawającej, maks. (B2)

15 mm

Kodowanie złącza, po stronie maszyny (CCMS)

SAW02A0160

Kodowanie złącza, po stronie maszyny (J6)

SAW02A0160

Kodowanie złącza płytki skrawającej (J41)

WR$$BC1605**3R*****

Długość głowicy (B6)

40 mm

Wstawić kod kształtu (SC)

B

Możliwe płytki skrawające (Typ)

BC .. 1605 .. R

Identyfikator obrazu (TSYC)

M5130-TC-15

Kąt frezowania wgłębnego maks. (RMPX)

4,047 °

Prędkość obrotowa, maks. (RPMX)

9999 1/min

średnica korpusu (A3)

37,95 mm

Prędkość obrotowa, maks. (D6)

9999 1/min

Kąt frezowania wgłębnego maks. (E4)

4,047 °

Głębokość zagłębienia, maks. (E5)

0,811 mm

Stosunek długości średnicy (ULDR)

1,896

Identyfikujący numer zamówienia (J21)

M5130-040-TC16-04-15

Oznaczenie narzędzia (Oznaczenie)

M5130-040-TC16-04-15
