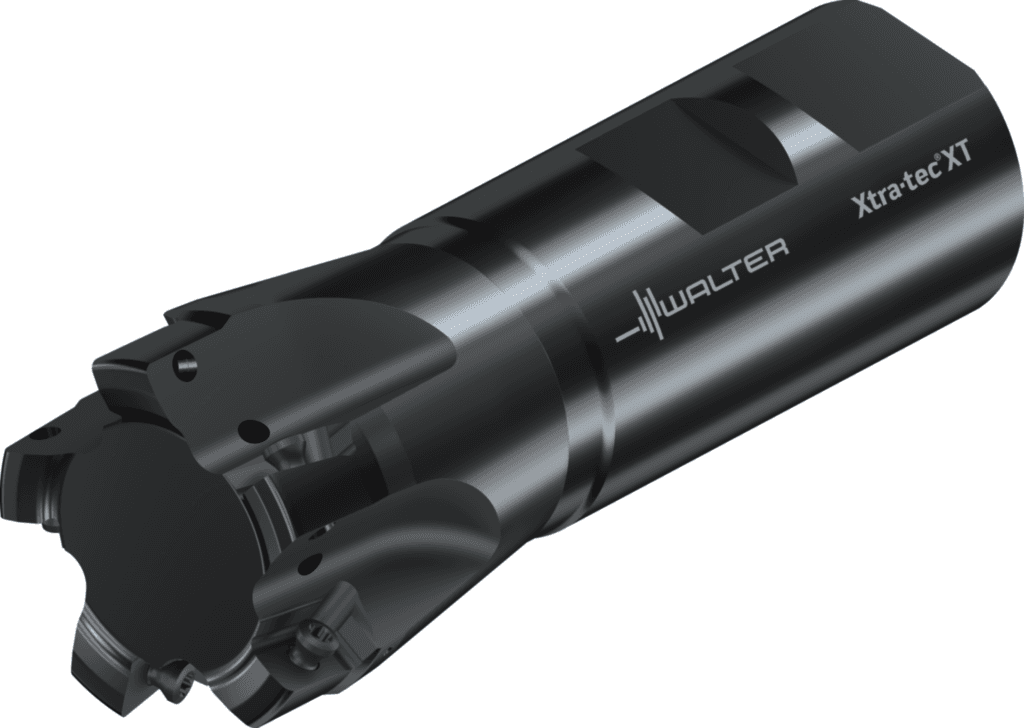

Frez kątowy M5130-040-W32-05-12

2 719.27 PLN

Walter

8407357

Frez kątowy M5130 • Xtra·tec ® XT • Chwyt DIN 1835 B • κ=90° • metryczny • BC .. 1204 .. • Dc=40mm • Z=5 2 krawędzie skrawające na płytce Narzędzie Z chwytem Weldon;3 podziałki zębów do różnorodnych zastosowań;Stabilny przekrój płytki i wzmocniony grzbiet zęba;Frez kątowy Xtra·tec ® XT M5130;Kąt przystawienia dokładnie 90° Zastosowanie Obszary zastosowania: przemysł ogólno-maszynowy, przemysł lotniczy i astronautyczny, technika medyczna, elektronika, mechanika precyzyjna ;Frez nadwymiarowy do obróbki głębokich występów;Uniwersalne zastosowanie w ISO P, K, M, N i H;Frezowanie płaszczyzn i kątowe, skośne frezowanie wgłębne, obróbka kieszeni i frezowanie cyrkulacyjne Płytka 2 krawędzie skrawające na płytkę;Rombowe pozytywowe;Stabilne przekroje poprzeczne dzięki zredukowanemu kątowi przyłożenia;Wersja matrycowa (ACMT.., BCMT..);Wersja szlifowana obwodowo (ACGT.., BCGT.. wzgl. ACHT.., BCHT..);Płytki z wlutowanymi płytkami PKD (1 krawędź skrawająca) Korzyści Najwyższe parametry skrawania i trwałości zapewniają maksymalną wydajność produkcji;Maksymalne bezpieczeństwo procesu dzięki wysokiej stabilności;Optymalnie dostosowane do obróbki dzięki szerokiej ofercie produktów;Zredukowane koszty narzędzi i minimalne nakłady dzięki możliwości uniwersalnego zastosowania

Średnica skrawania (D_c)

40 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

320

Jednostka akwizycji (CUB)

M

Rozmiar montażowy, po stronie maszyny (CZCMS)

320

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Wersja oprawki, po stronie maszyny (C14)

1

Kodowanie siedziska płytowego (SSC)

12

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Średnia oprawki, po stronie maszyny (C3)

32 mm

Średnica chwytu (d₁)

32 mm

Pozostała ilość doszlifowania (B5)

110 mm

Pozostała ilość doszlifowania (OAL)

110 mm

Główne zastosowanie

P / K / N / M / S

Aplikacja dodatkowa

H / O

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Długość krawędzi skrawającej (L_c)

12 mm

Dokładność po stronie maszyny (CUBPMS)

G

Średnica łopaty 1 (średnica nominalna) (DC)

40 mm

Średnica ostrza 2 (DCX)

40 mm

Długość trzonka (C4)

60 mm

Długość trzonka (LS)

60 mm

Długość mocowania (LSC)

60 mm

Długość wspornika (OHX)

49 mm

Długość wspornika (B3)

49 mm

Maksymalny wysięg (l₄)

49 mm

Liczba możliwości wykorzystania (NOI)

200

Liczba części tnących (CICT)

5

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

5

Prędkość obrotowa, maks. (RPMX)

21500 1/min

Prędkość obrotowa, maks. (D6)

21500 1/min

Ciężar (WT)

0,65 kg

Długość całkowita (l₁)

110 mm

Długość użytkowa (LU)

49 mm

Długość użytkowa (B4)

49 mm

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

5

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

5

Liczba efektywnych ostrzy, po stronie obwodu (F21)

5

Liczba efektywnych ostrzy, po stronie czołowej (F22)

5

Number of inserts per mounting level (F24)

5

Liczba płytek skrawających, pozycja A (CICT (F))

5

Liczba płytek skrawających, pozycja A (G13)

5

Liczba zębów (Z)

5

Forma montażowa, po stronie maszyny (C12)

10

Norma (J1)

ISO3338-2

Oznaczenie kształtu, numer normy (J11)

WE

Numer normy cechy rzeczowej (NSM)

DIN4000-87

Proces obróbki (J8)

FZI

Średnica łopaty 1 (średnica nominalna) (A1)

40 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL10G3200h$06

Kodowanie złącza, po stronie maszyny (J6)

ZYL10G3200h$06

Szerokość skrawania maks. (CWX)

7 mm

Masa (ciężar) (WT)

0,645 kg

Masa (ciężar) (D7)

0,645 kg

Długość funkcjonalna (LF)

74 mm

Długość krawędzi skrawającej, maks. (APMX)

12 mm

Długość krawędzi skrawającej, maks. (B2)

12 mm

Długość głowicy (B6)

46 mm

Wstawić kod kształtu (SC)

B

Nazwa produktu (J22)

7021

Kodowanie złącza płytki skrawającej (J41)

WR$$BC1204**3R*****

Możliwe płytki skrawające (Typ)

BC .. 1204 .. R

Kąt frezowania wgłębnego maks. (RMPX)

2,699 °

średnica korpusu (A3)

37,99 mm

Kąt frezowania wgłębnego maks. (E4)

2,699 °

Głębokość zagłębienia, maks. (E5)

0,711 mm

Długość korpusu (LB)

46 mm

Identyfikator obrazu (TSYC)

M5130-W-12

Identyfikujący numer zamówienia (J21)

M5130-040-W32-05-12

Oznaczenie narzędzia (Oznaczenie)

M5130-040-W32-05-12
