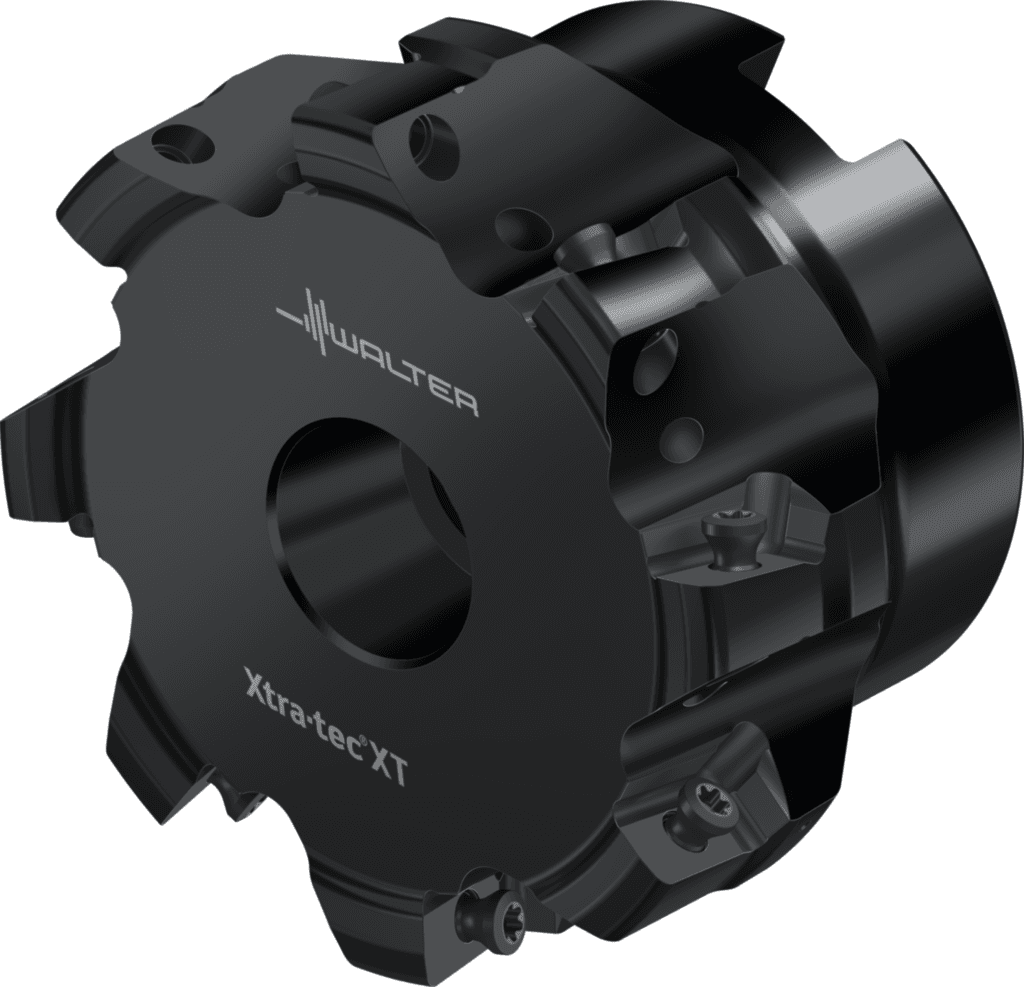

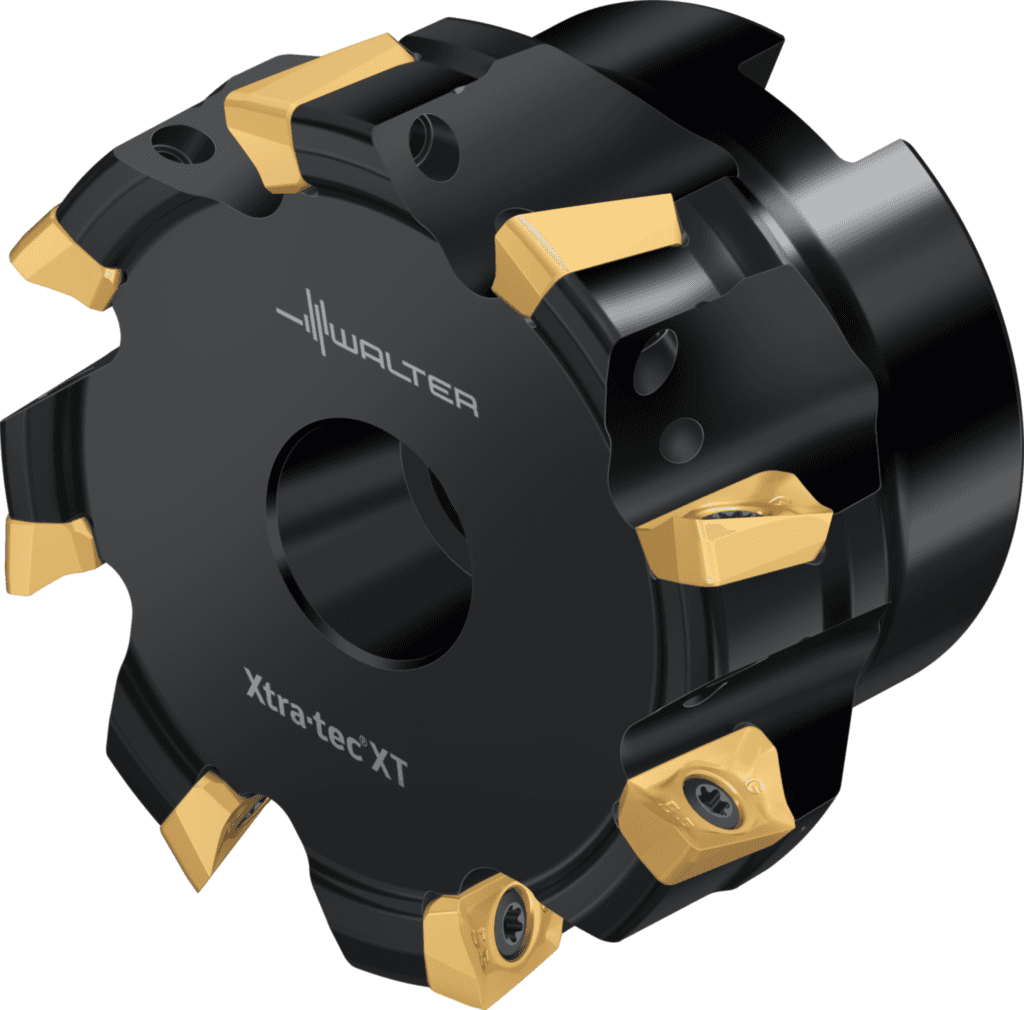

M5130-063-B22-08-12

4 118.81 PLN

Walter

7539435

Frez kątowy

Średnica skrawania (D_c)

63 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

220

Długość funkcjonalna (B71)

40 mm

Jednostka akwizycji (CUB)

M

Długość funkcjonalna (LF)

40 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

220

Wyjście środka chłodząco-smarującego (CXSC)

3

Wersja oprawki, po stronie maszyny (C14)

1

Kodowanie siedziska płytowego (SSC)

12

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Średnia oprawki, po stronie maszyny (C3)

22 mm

Średnica chwytu (d₁)

22 mm

Ciężar (WT)

0,5 kg

Główne zastosowanie

P / K / N / M / S

Identyfikator obrazu (BLD)

2

Aplikacja dodatkowa

H / O

Długość krawędzi skrawającej (L_c)

12 mm

Dokładność po stronie maszyny (CUBPMS)

G

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

8

Pozostała ilość doszlifowania (OAL)

40 mm

Pozostała ilość doszlifowania (B5)

40 mm

Średnica łopaty 1 (średnica nominalna) (DC)

63 mm

Średnica ostrza 2 (DCX)

63 mm

Liczba możliwości wykorzystania (NOI)

200

Długość wspornika (OHX)

40 mm

Maksymalny wysięg (l₄)

40 mm

Masa (ciężar) (WT)

0,503 kg

Masa (ciężar) (D7)

0,503 kg

średnica korpusu (BD)

mm

Strona maszyny typu forma (FMT)

INT

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Liczba części tnących (CICT)

8

Liczba płytek skrawających, pozycja A (CICT (F))

8

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

8

Typ montażu, po stronie maszyny (C11)

FDA

Liczba efektywnych ostrzy, po stronie obwodu (F21)

8

Liczba efektywnych ostrzy, po stronie czołowej (F22)

8

Number of inserts per mounting level (F24)

8

Liczba płytek skrawających, pozycja A (G13)

8

Głębokość drążenia, otwór ustalający (B6)

15 mm

Forma montażowa, po stronie maszyny (C12)

12

Norma (J1)

ISO6462

Oznaczenie kształtu, numer normy (J11)

A

Średnica piasty (A4)

48 mm

Kodowanie złącza, po stronie maszyny (CCMS)

FDA12G2200

Długość korpusu (LB)

40 mm

Średnica łopaty 1 (średnica nominalna) (A1)

63 mm

Średnica ostrza 2 (A2)

63 mm

Średnica drążenia, otwór ustalający (A5)

16,35 mm

Kodowanie złącza, po stronie maszyny (J6)

FDA12G2200

Proces obróbki (J8)

FZI

Szerokość skrawania maks. (CWX)

7 mm

Liczba zębów (Z)

8

Długość krawędzi skrawającej, maks. (APMX)

12 mm

Wstawić kod kształtu (SC)

B

Nazwa produktu (J22)

7021

Kodowanie złącza płytki skrawającej (J41)

WR$$BC1204**3R*****

Możliwe płytki skrawające (Typ)

BC .. 1204 .. R

Głębokość skrawania (B2)

12 mm

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

8

Głębokość zagłębienia, maks. (E5)

0,704 mm

Identyfikator obrazu (TSYC)

M5130-B1-12

Kąt frezowania wgłębnego maks. (RMPX)

1,54 °

Prędkość obrotowa, maks. (RPMX)

16900 1/min

średnica korpusu (A3)

60,86 mm

Prędkość obrotowa, maks. (D6)

16900 1/min

Kąt frezowania wgłębnego maks. (E4)

1,54 °

Stosunek długości średnicy (ULDR)

1,532

Identyfikujący numer zamówienia (J21)

M5130-063-B22-08-12

Oznaczenie narzędzia (Oznaczenie)

M5130-063-B22-08-12
