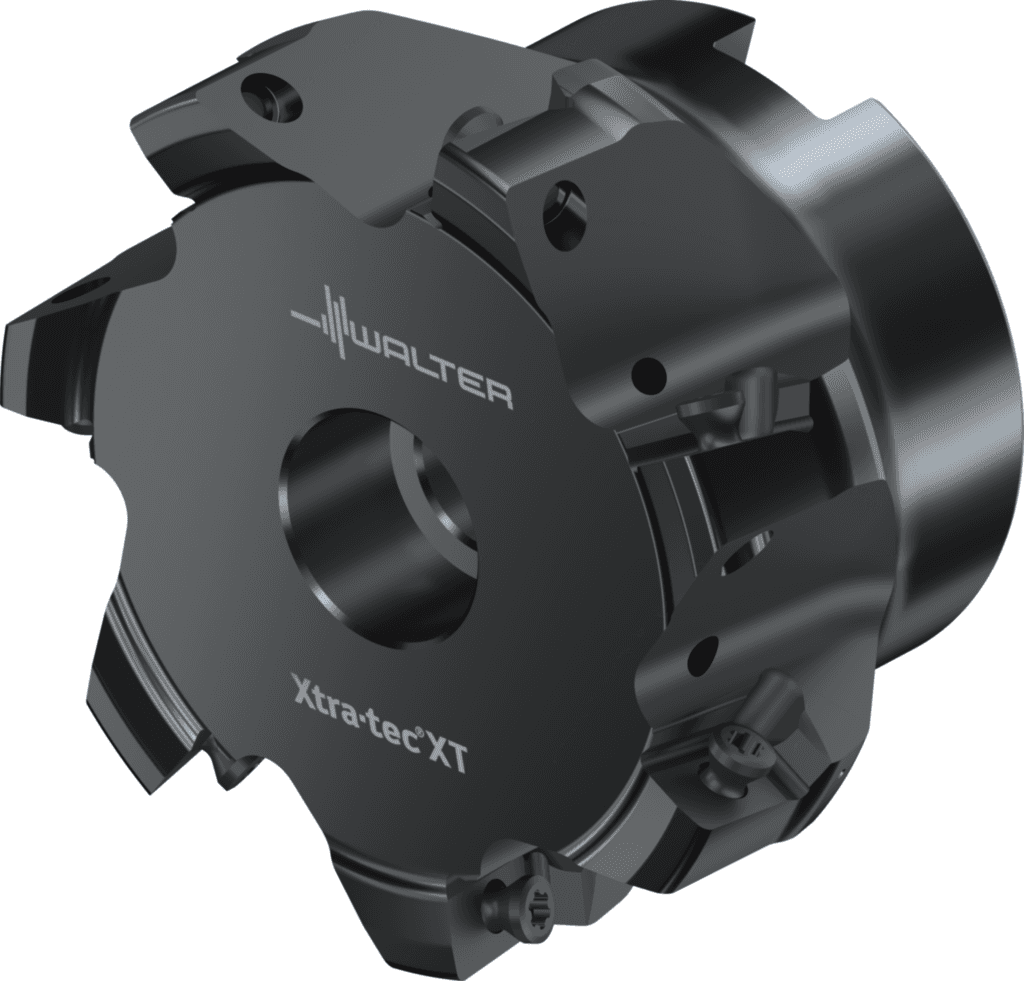

Frez kątowy M5130.076-B26-07-15

4 517.93 PLN

Walter

8407370

Frez kątowy M5130 • Xtra·tec ® XT • Otwór cylindryczny Zabierak poprzeczny DIN 138 • κ=90° • cal • BC .. 1605 .. • Dc=76mm • Z=7 2 krawędzie skrawające na płytce Narzędzie Z oprawką nasadzaną;3 podziałki zębów do różnorodnych zastosowań;Stabilny przekrój płytki i wzmocniony grzbiet zęba;Frez kątowy Xtra·tec ® XT M5130;Kąt przystawienia dokładnie 90° Zastosowanie Obszary zastosowania: przemysł ogólno-maszynowy, przemysł lotniczy i astronautyczny, technika medyczna, elektronika, mechanika precyzyjna ;Frez nadwymiarowy do obróbki głębokich występów;Uniwersalne zastosowanie w ISO P, K, M, N i H;Frezowanie płaszczyzn i kątowe, skośne frezowanie wgłębne, obróbka kieszeni i frezowanie cyrkulacyjne Płytka 2 krawędzie skrawające na płytkę;Rombowe pozytywowe;Stabilne przekroje poprzeczne dzięki zredukowanemu kątowi przyłożenia;Wersja matrycowa (ACMT.., BCMT..);Wersja szlifowana obwodowo (ACGT.., BCGT.. wzgl. ACHT.., BCHT..);Płytki z wlutowanymi płytkami PKD (1 krawędź skrawająca) Korzyści Najwyższe parametry skrawania i trwałości zapewniają maksymalną wydajność produkcji;Maksymalne bezpieczeństwo procesu dzięki wysokiej stabilności;Optymalnie dostosowane do obróbki dzięki szerokiej ofercie produktów;Zredukowane koszty narzędzi i minimalne nakłady dzięki możliwości uniwersalnego zastosowania

Średnica skrawania (D_c)

3 inch

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Norma (J1)

-

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Główne zastosowanie

P / K / N / M / S

Identyfikator obrazu (BLD)

2

Aplikacja dodatkowa

H / O

Wersja oprawki, po stronie maszyny (C14)

3

Rozmiar montażowy, po stronie maszyny (C2)

1000

Średnia oprawki, po stronie maszyny (C3)

25,4 mm

Pozostała ilość doszlifowania (OAL)

50,8 mm

Pozostała ilość doszlifowania (B5)

50,8 mm

Jednostka akwizycji (CUB)

N

Dokładność po stronie maszyny (CUBPMS)

S

Rozmiar montażowy, po stronie maszyny (CZCMS)

1000

Średnica chwytu (d₁)

1 inch

Długość funkcjonalna (LF)

50,8 mm

Długość funkcjonalna (B71)

50,8 mm

Długość krawędzi skrawającej (L_c)

0,591 inch

Kodowanie siedziska płytowego (SSC)

16

średnica korpusu (BD)

mm

Strona maszyny typu forma (FMT)

INT

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Typ montażu, po stronie maszyny (C11)

FDA

Liczba części tnących (CICT)

7

Liczba płytek skrawających, pozycja A (CICT (F))

7

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

7

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

7

Liczba efektywnych ostrzy, po stronie obwodu (F21)

7

Liczba efektywnych ostrzy, po stronie czołowej (F22)

7

Number of inserts per mounting level (F24)

7

Liczba płytek skrawających, pozycja A (G13)

7

Głębokość drążenia, otwór ustalający (B6)

15 mm

Forma montażowa, po stronie maszyny (C12)

12

Długość korpusu (LB)

50,8 mm

Długość wspornika (OHX)

50,8 mm

Proces obróbki (J8)

FZI

Liczba możliwości wykorzystania (NOI)

240

Długość krawędzi skrawającej, maks. (APMX)

15 mm

Głębokość skrawania (B2)

15 mm

Szerokość skrawania maks. (CWX)

9 mm

Głębokość zagłębienia, maks. (E5)

0,8 mm

Liczba zębów (Z)

7

Kodowanie złącza płytki skrawającej (J41)

WR$$BC1605**3R*****

Wstawić kod kształtu (SC)

B

Nazwa produktu (J22)

7021

Możliwe płytki skrawające (Typ)

BC .. 1605 .. R

Kodowanie złącza, po stronie maszyny (CCMS)

FDA12S1000

Średnica ostrza 2 (DCX)

76,2 mm

Średnica ostrza 2 (A2)

76,2 mm

Średnica drążenia, otwór ustalający (A5)

20,65 mm

Kodowanie złącza, po stronie maszyny (J6)

FDA12S1000

Średnica łopaty 1 (średnica nominalna) (DC)

76,2 mm

Średnica łopaty 1 (średnica nominalna) (A1)

76,2 mm

Średnica piasty (A4)

57,15 mm

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

7

Maksymalny wysięg (l₄)

2 inch

Prędkość obrotowa, maks. (RPMX)

11900 1/min

Prędkość obrotowa, maks. (D6)

11900 1/min

Stosunek długości średnicy (ULDR)

1,536

Kąt frezowania wgłębnego maks. (RMPX)

1,7 °

Identyfikator obrazu (TSYC)

M5130-B1-15-INCH

Masa (ciężar) (WT)

0,911 kg

średnica korpusu (A3)

73,96 mm

Masa (ciężar) (D7)

0,911 kg

Kąt frezowania wgłębnego maks. (E4)

1,7 °

Identyfikujący numer zamówienia (J21)

M5130.076-B26-07-15

Oznaczenie narzędzia (Oznaczenie)

M5130.076-B26-07-15

Ciężar (WT)

2,008 lbs
