M5130-080-B27-09-12

4 799.96 PLN

Walter

7539441

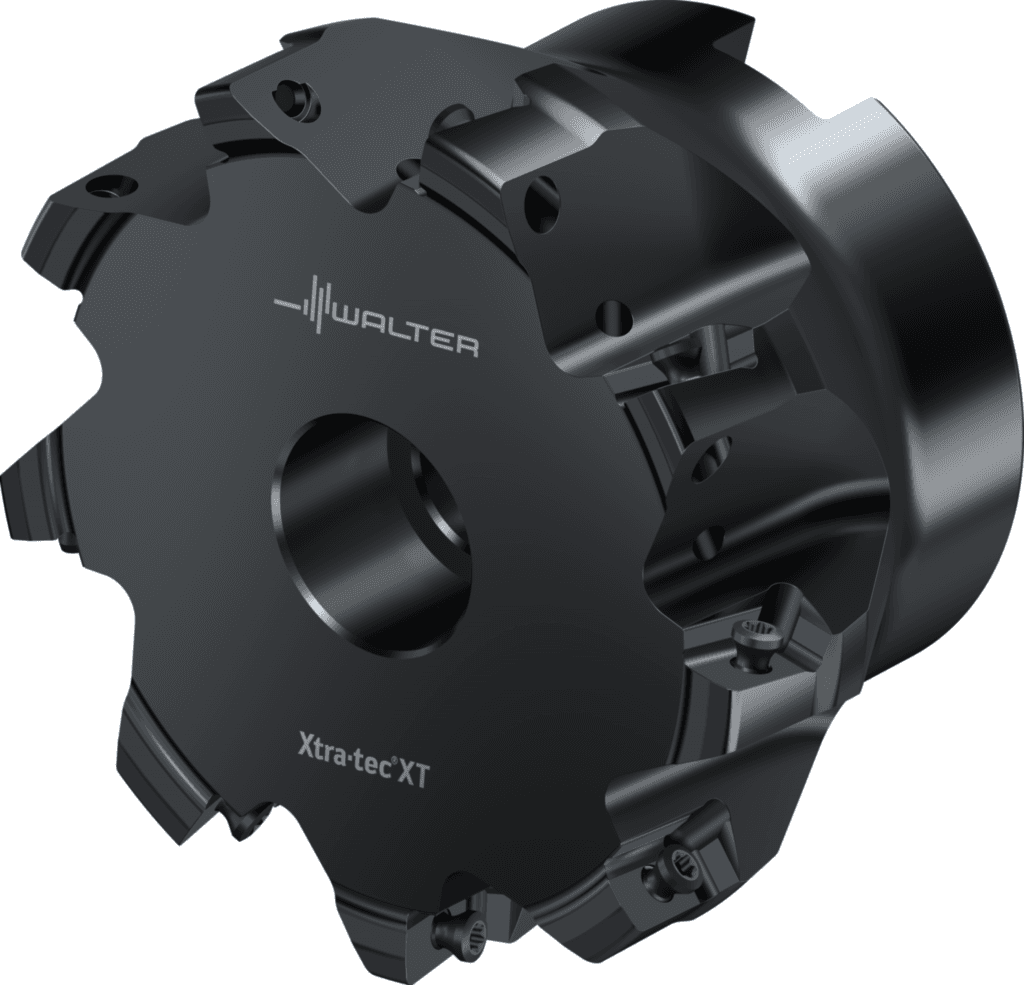

Frez kątowy

Średnica skrawania (D_c)

80 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Jednostka akwizycji (CUB)

M

Wyjście środka chłodząco-smarującego (CXSC)

3

Wersja oprawki, po stronie maszyny (C14)

1

Kodowanie siedziska płytowego (SSC)

12

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Długość funkcjonalna (B71)

50 mm

Główne zastosowanie

P / K / N / M / S

Identyfikator obrazu (BLD)

2

Aplikacja dodatkowa

H / O

Długość krawędzi skrawającej (L_c)

12 mm

Dokładność po stronie maszyny (CUBPMS)

G

Długość funkcjonalna (LF)

50 mm

Pozostała ilość doszlifowania (OAL)

50 mm

Pozostała ilość doszlifowania (B5)

50 mm

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

9

Liczba zębów (Z)

9

Średnica łopaty 1 (średnica nominalna) (DC)

80 mm

Średnica ostrza 2 (DCX)

80 mm

Ciężar (WT)

1,21 kg

Długość wspornika (OHX)

50 mm

Maksymalny wysięg (l₄)

50 mm

Liczba możliwości wykorzystania (NOI)

200

średnica korpusu (BD)

mm

Strona maszyny typu forma (FMT)

INT

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Typ montażu, po stronie maszyny (C11)

FDA

Kodowanie złącza, po stronie maszyny (CCMS)

FDA12G2700

Rozmiar montażowy, po stronie maszyny (CZCMS)

270

Średnica drążenia, otwór ustalający (A5)

20 mm

Forma montażowa, po stronie maszyny (C12)

12

Rozmiar montażowy, po stronie maszyny (C2)

270

Średnia oprawki, po stronie maszyny (C3)

27 mm

Norma (J1)

ISO6462

Oznaczenie kształtu, numer normy (J11)

A

Kodowanie złącza, po stronie maszyny (J6)

FDA12G2700

Średnica chwytu (d₁)

27 mm

Długość korpusu (LB)

50 mm

Średnica łopaty 1 (średnica nominalna) (A1)

80 mm

Średnica ostrza 2 (A2)

80 mm

Proces obróbki (J8)

FZI

Szerokość skrawania maks. (CWX)

7 mm

Długość krawędzi skrawającej, maks. (APMX)

12 mm

Masa (ciężar) (WT)

1,209 kg

Prędkość obrotowa, maks. (RPMX)

14800 1/min

Wstawić kod kształtu (SC)

B

Prędkość obrotowa, maks. (D6)

14800 1/min

Nazwa produktu (J22)

7021

Kodowanie złącza płytki skrawającej (J41)

WR$$BC1204**3R*****

Możliwe płytki skrawające (Typ)

BC .. 1204 .. R

Głębokość skrawania (B2)

12 mm

Liczba części tnących (CICT)

9

Liczba płytek skrawających, pozycja A (CICT (F))

9

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

9

Liczba efektywnych ostrzy, po stronie obwodu (F21)

9

Liczba efektywnych ostrzy, po stronie czołowej (F22)

9

Number of inserts per mounting level (F24)

9

Liczba płytek skrawających, pozycja A (G13)

9

Kąt frezowania wgłębnego maks. (RMPX)

1,168 °

Identyfikator obrazu (TSYC)

M5130-B1-12

średnica korpusu (A3)

77,86 mm

Średnica piasty (A4)

58 mm

Głębokość drążenia, otwór ustalający (B6)

16 mm

Kąt frezowania wgłębnego maks. (E4)

1,168 °

Głębokość zagłębienia, maks. (E5)

0,701 mm

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

9

Stosunek długości średnicy (ULDR)

1,314

Masa (ciężar) (D7)

1,209 kg

Identyfikujący numer zamówienia (J21)

M5130-080-B27-09-12

Oznaczenie narzędzia (Oznaczenie)

M5130-080-B27-09-12
