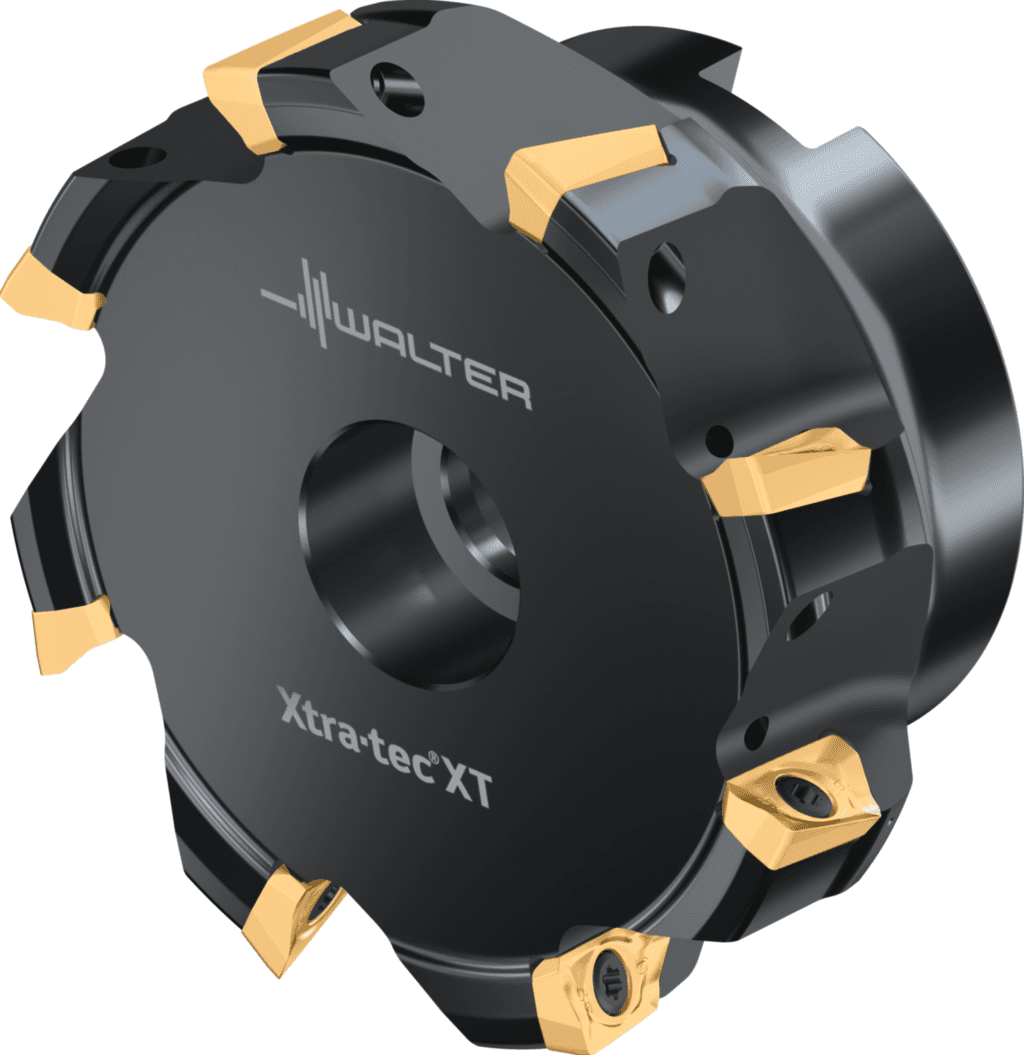

M5130-100-B32-08-15

5 294.87 PLN

Walter

7539499

Frez kątowy

Średnica skrawania (D_c)

100 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Rozmiar montażowy, po stronie maszyny (C2)

320

Jednostka akwizycji (CUB)

M

Rozmiar montażowy, po stronie maszyny (CZCMS)

320

Wyjście środka chłodząco-smarującego (CXSC)

3

Norma (J1)

-

Wersja oprawki, po stronie maszyny (C14)

1

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Średnia oprawki, po stronie maszyny (C3)

32 mm

Średnica chwytu (d₁)

32 mm

Długość krawędzi skrawającej (L_c)

15 mm

Długość funkcjonalna (B71)

50 mm

Główne zastosowanie

P / K / N / M / S

Identyfikator obrazu (BLD)

2

Aplikacja dodatkowa

H / O

Dokładność po stronie maszyny (CUBPMS)

G

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

8

Długość funkcjonalna (LF)

50 mm

Pozostała ilość doszlifowania (OAL)

50 mm

Pozostała ilość doszlifowania (B5)

50 mm

Ciężar (WT)

1,62 kg

Długość wspornika (OHX)

50 mm

Maksymalny wysięg (l₄)

50 mm

Kodowanie siedziska płytowego (SSC)

16

średnica korpusu (BD)

mm

Strona maszyny typu forma (FMT)

INT

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Cutting item type count (G22)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Liczba części tnących (CICT)

8

Liczba płytek skrawających, pozycja A (CICT (F))

8

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

8

Typ montażu, po stronie maszyny (C11)

FDA

Liczba efektywnych ostrzy, po stronie obwodu (F21)

8

Liczba efektywnych ostrzy, po stronie czołowej (F22)

8

Number of inserts per mounting level (F24)

8

Liczba płytek skrawających, pozycja A (G13)

8

Forma montażowa, po stronie maszyny (C12)

12

Kodowanie złącza, po stronie maszyny (CCMS)

FDA12G3200

Kodowanie złącza, po stronie maszyny (J6)

FDA12G3200

Średnica łopaty 1 (średnica nominalna) (DC)

100 mm

Średnica ostrza 2 (DCX)

100 mm

Średnica łopaty 1 (średnica nominalna) (A1)

100 mm

Długość korpusu (LB)

50 mm

Średnica ostrza 2 (A2)

100 mm

Średnica drążenia, otwór ustalający (A5)

26 mm

Proces obróbki (J8)

FZI

Liczba możliwości wykorzystania (NOI)

240

Długość krawędzi skrawającej, maks. (APMX)

15 mm

Głębokość skrawania (B2)

15 mm

Szerokość skrawania maks. (CWX)

9 mm

Masa (ciężar) (WT)

1,62 kg

Liczba zębów (Z)

8

Kodowanie złącza płytki skrawającej (J41)

WR$$BC1605**3R*****

Wstawić kod kształtu (SC)

B

Nazwa produktu (J22)

7021

Możliwe płytki skrawające (Typ)

BC .. 1605 .. R

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

8

Identyfikator obrazu (TSYC)

M5130-B1-15

Kąt frezowania wgłębnego maks. (RMPX)

1,3 °

Kąt frezowania wgłębnego maks. (E4)

1,3 °

Głębokość zagłębienia, maks. (E5)

0,797 mm

Prędkość obrotowa, maks. (RPMX)

10300 1/min

Stosunek długości średnicy (ULDR)

1,26

średnica korpusu (A3)

97,69 mm

Średnica piasty (A4)

72 mm

Głębokość drążenia, otwór ustalający (B6)

17,7 mm

Prędkość obrotowa, maks. (D6)

10300 1/min

Masa (ciężar) (D7)

1,62 kg

Identyfikujący numer zamówienia (J21)

M5130-100-B32-08-15

Oznaczenie narzędzia (Oznaczenie)

M5130-100-B32-08-15
