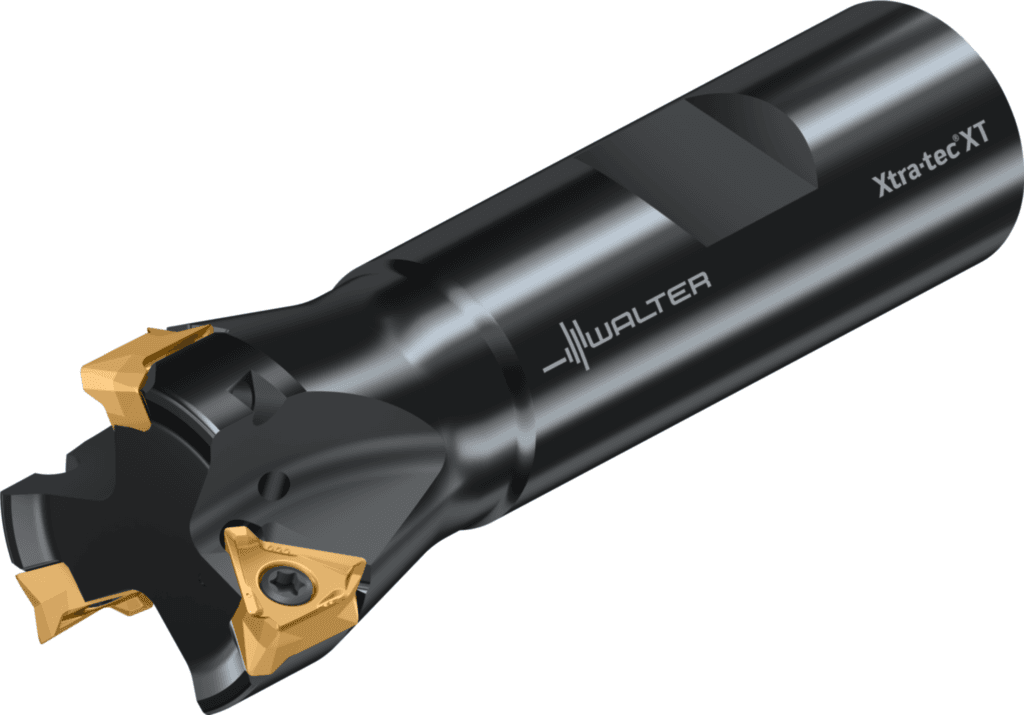

Frez kątowy M5137.026-W19-03-05

2 298.87 PLN

Walter

8625964

Frez kątowy M5137 • Xtra·tec ® XT • Chwyt DIN 1835 B • κ=90° • cal • TN .. 11T3 .. • Dc=25mm • Z=3 6 krawędzie skrawające na płytce Narzędzie Kąt przystawienia 90°;Złącza: chwyt Weldon i oprawka nasadzana;Zakres średnic: 25–160 mm lub 1–6";2 podziałki zębów do różnych zastosowań;Frez kątowy z trójkątnymi, dwustronnymi płytkami skrawającymi Zastosowanie Obszary zastosowania: przemysł ogólno-maszynowy, przemysł lotniczy i astronautyczny, technika medyczna, elektronika, mechanika precyzyjna ;Frezowanie płaszczyzn i kątowe, skośne frezowanie wgłębne, obróbka kieszeni i frezowanie cyrkulacyjne;Główne zastosowanie: stal i żeliwo; zastosowanie dodatkowe: stale nierdzewne i materiały trudnoskrawalne Płytka Miękkotnąca; łatwa w obróbce geometria;Wersja matrycowa płytek skrawających zapewnia najwyższą efektywność (TNMU…);Wersja z pomocniczą krawędzią skrawającą Korzyści Szeroki zakres zastosowań dzięki innowacyjnej geometrii płytki skrawającej;Wysoki poziom bezpieczeństwa procesu dzięki stabilnym, dwustronnym płytkom skrawającym;Wysoka opłacalność ekonomiczna dzięki materiałom skrawającym Tiger·tec ® i 6 krawędziom skrawającym na płytkę skrawającą;Łatwy wybór narzędzia i niskie koszty materiałów skrawających;Szersze zastosowanie dzięki różnym promieniom naroża płytek skrawających TNMU

Średnica skrawania (D_c)

1 inch

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Masa (ciężar) (WT)

0,16 kg

Masa (ciężar) (D7)

0,16 kg

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Wstawić kod kształtu (SC)

T

Kodowanie siedziska płytowego (SSC)

11

Długość wspornika (B3)

30 mm

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Główne zastosowanie

P / K

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

3

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Długość użytkowa (LU)

30 mm

Długość użytkowa (B4)

30 mm

Wersja oprawki, po stronie maszyny (C14)

3

Rozmiar montażowy, po stronie maszyny (C2)

750

Średnia oprawki, po stronie maszyny (C3)

19,05 mm

Aplikacja dodatkowa

S / M

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

3

Liczba zębów (Z)

3

Jednostka akwizycji (CUB)

N

Dokładność po stronie maszyny (CUBPMS)

R

Rozmiar montażowy, po stronie maszyny (CZCMS)

750

Średnica chwytu (d₁)

0,75 inch

Liczba części tnących (CICT)

3

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

3

Ciężar (WT)

0,353 lbs

Długość wspornika (OHX)

30 mm

Długość krawędzi skrawającej (L_c)

0,197 inch

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Liczba możliwości wykorzystania (NOI)

300

Liczba płytek skrawających, pozycja A (CICT (F))

3

Forma montażowa, po stronie maszyny (C12)

10

Liczba efektywnych ostrzy, po stronie obwodu (F21)

3

Liczba efektywnych ostrzy, po stronie czołowej (F22)

3

Number of inserts per mounting level (F24)

3

Liczba płytek skrawających, pozycja A (G13)

3

Norma (J1)

ISO3338-2

Oznaczenie kształtu, numer normy (J11)

WE

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL10R7500h$06

Średnica ostrza 2 (DCX)

25,4 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL10R7500h$06

Proces obróbki (J8)

FZI

Długość krawędzi skrawającej, maks. (APMX)

5 mm

Średnica łopaty 1 (średnica nominalna) (DC)

25,4 mm

Średnica łopaty 1 (średnica nominalna) (A1)

25,4 mm

Długość krawędzi skrawającej, maks. (B2)

5 mm

Długość korpusu (LB)

30 mm

Długość głowicy (B6)

30 mm

Szerokość skrawania maks. (CWX)

4,5 mm

Kąt frezowania wgłębnego maks. (RMPX)

3,1 °

Identyfikator obrazu (TSYC)

M5137-W-05-INCH

Kąt frezowania wgłębnego maks. (E4)

3,1 °

Głębokość zagłębienia, maks. (E5)

0,41 mm

Nazwa produktu (J22)

7372

Kodowanie złącza płytki skrawającej (J41)

WR$$TN11T3**3R*****

Oznaczenie płytki skrawającej, poz. A (J42)

TNMU11T304R-G57

Oznaczenie płytki skrawającej, poz. A (J45)

TNMU11T304R-G57

Maksymalny wysięg (l₄)

1,181 inch

Możliwe płytki skrawające (Typ)

TNMU11T3...

Długość funkcjonalna (LF)

55,793 mm

Pozostała ilość doszlifowania (OAL)

81,59 mm

Prędkość obrotowa, maks. (RPMX)

24200 1/min

średnica korpusu (A3)

24,4 mm

Pozostała ilość doszlifowania (B5)

81,59 mm

Prędkość obrotowa, maks. (D6)

24200 1/min

Identyfikujący numer zamówienia (J21)

M5137.026-W19-03-05

Długość całkowita (l₁)

3,212 inch

Oznaczenie narzędzia (Oznaczenie)

M5137.026-W19-03-05
